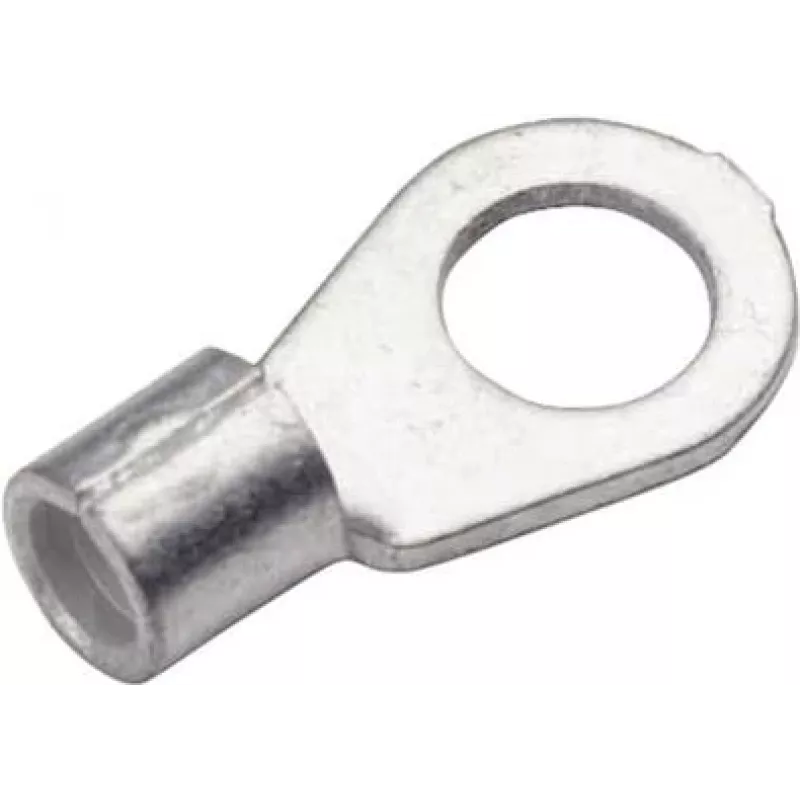

Gredzena spaile cimco 180490 kabelim līdz 95 mm², caurums Ø 10,5 mm

Gredzena spaile cimco 180490 kabelim līdz 95 mm², caurums Ø 10,5 mm ir presējama elektriskā savienotāja veids, kas paredzēts liela šķērsgriezuma vadu savienošanai ar tapu vai skrūvi. Ražots smagiem elektriskiem savienojumiem, šis gredzena spaile nodrošina zemas pretestības kontaktu un stabilu mehānisku fiksāciju instalācijām, kurām nepieciešama uzticama strāvas pārvade, piemēram, bateriju spailēm, zemējuma punktiem un jaudas sadales blokiem.

Priekšrocības

Gredzena spaile ir izgatavota no vadoša metāla ar pārklājumu, lai samazinātu koroziju un uzturētu elektrovadītspēju laika gaitā. Tās cilindrs pieņem kabeļus līdz 95 mm², nodrošinot pietiekamu šķērsgriezuma laukumu lielas strāvas ķēdēm. 10,5 mm montāžas caurums der standarta tapām un skrūvēm, ko izmanto daudzos elektriskajos paneļos un automašīnu bateriju savienojumos. Presējamais cilindrs ir saderīgs ar atbilstošiem presēšanas instrumentiem, lai izveidotu drošu, vibrāciju izturīgu gala apdari.

Piemērots

• Bateriju spailēm transportlīdzekļos un stacionārās bateriju bankās
• Zemējuma savienojumiem elektriskajās instalācijās
• Jaudas sadales kopnēm un lielas strāvas spaiļu blokiem
• Jūras un rūpnieciskām elektriskajām sistēmām, kurām nepieciešamas izturīgas gala apdares

Galvenās specifikācijas

• Saderīga vadītāja šķērsgriezums: līdz 95 mm²
• Montāžas cauruma diametrs: 10,5 mm (Ø)
• Gala apdares veids: presējama gredzena spaile
• Materiāls: vadošs metāls ar korozijizturīgu pārklājumu
• Piemērots lielas strāvas lietojumiem un smagiem savienojumiem

Lietošanas pamācība

Noņemiet kabeļa izolāciju atbilstošā garumā spaile cilindram, nodrošinot, ka nav izkliedētu dzīslu. Ievietojiet vadītāju pilnībā cilindrā un novietojiet spaili uz paredzētās tapas vai skrūves. Izmantojiet piemērotu presēšanas instrumentu, kas paredzēts liela šķērsgriezuma spailēm, lai vienmērīgi saspiestu cilindru, līdz tiek panākts stingrs mehānisks un elektrisks savienojums. Pēc presēšanas pārbaudiet savienojumu, viegli pavelkot vadītāju un, ja nepieciešams, apstiprinot elektrisko nepārtrauktību ar multimetru. Uzlieciet gredzenu uz tapas vai skrūves un nostipriniet ar atbilstošu paplāksni un uzgriezni, pievelkot atbilstoši instalācijas norādītajam griezes momentam.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, izmantojiet pareiza izmēra presēšanas instrumentu un ievērojiet ieteiktos presēšanas profilus lieliem vadītājiem. Skarbos apstākļos uzklājiet pretkorozijas maisījumu savienojumam un periodiski pārbaudiet spailes attiecībā uz pievilkšanas momentu un korozijas vai pārkaršanas pazīmēm.
