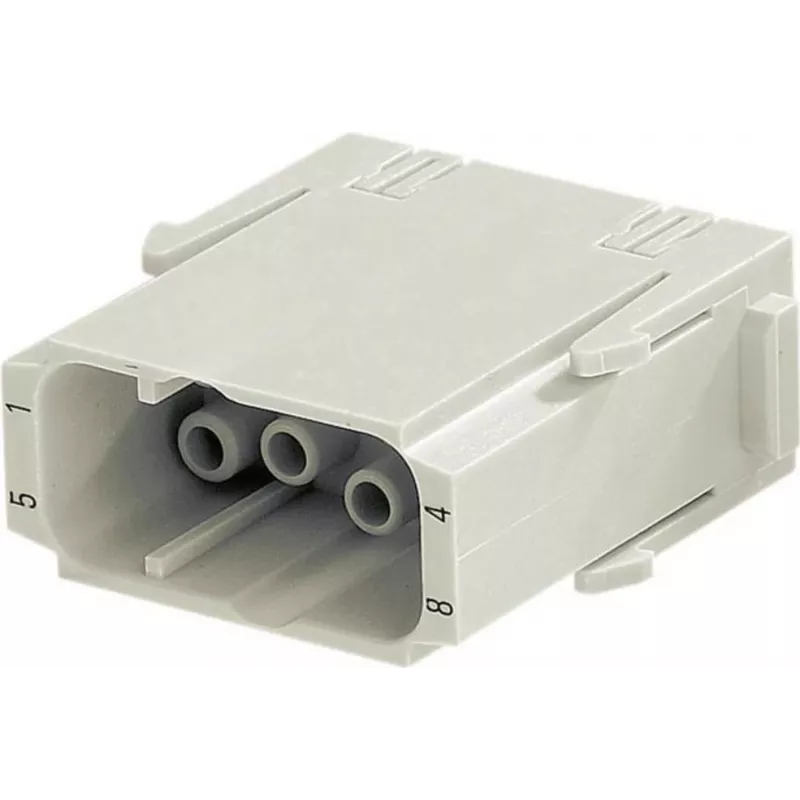

Harting savienotāja Han C-moduļa kontaktu ieliktnis 09 14 008 3001 — 8 signāla kontakti + PE, spraudkontakti

Kontaktu ieliktnis, kas paredzēts Harting Han C-modulim, nodrošina astoņus signāla kontaktus un aizsargzemējuma (PE) kontaktu ar spraudkontaktu savienojumu. Šis kontaktu ieliktnis ir paredzēts uzstādīšanai Harting Han C korpusos, lai izveidotu kompaktu, apkalpojamu savienojuma moduli rūpnieciskām lietojumprogrammām, vadības skapjiem un iekārtām. Spraudkontaktu veida savienojums nodrošina uzticamu elektrisko kontaktu un vienkāršu nomaiņu apkopes laikā bez lodēšanas.

Priekšrocības

Ieliktnis apvieno vairākus signālu kanālus ar speciālu PE kontaktu vienā kompaktā vienībā, samazinot vadu sarežģītību un ietaupot vietu korpusos. Spraudkontaktu savienojums nodrošina nemainīgu kontakta kvalitāti un mehānisku stiepes slodzes samazināšanu, ja tiek izmantotas piemērotas spraudkontaktu uzmavas un instrumenti. Dizains ir saderīgs ar standarta Han C korpusiem, nodrošinot ātru montāžu, modulārus uzlabojumus un vienkāršotu rezerves daļu pārvaldību.

Piemērots

• Vadības skapju vadu un sadales sistēmām
• Rūpniecisko iekārtu signālu savienojumiem
• Fieldbus un sensoru/izpildmehānismu vadu savienojumiem, kur nepieciešamas vairākas signālu līnijas
• Lietojumprogrammām, kurām nepieciešams speciāls aizsargzemējuma savienojums

Galvenās specifikācijas

• Signāla kontaktu skaits: 8
• Aizsargzemējums: 1 PE kontakts integrēts
• Kontaktu savienojuma veids: spraudkontakti
• Paredzētais korpusa veids: Han C-modulim saderīgs ieliktnis
• Montāža: ieliktnis moduļu veida korpusam

Lietošanas norādījumi

Nobeidziet vadītāju galus ar pareizajiem spraudkontaktiem un ieteicamajām uzmavām, izmantojot saderīgu spraudkontaktu presēšanas rīku, lai nodrošinātu uzticamu mehānisko un elektrisko savienojumu. Ievietojiet presētos kontaktus kontaktu ieliktnī, līdz tie noklikšķ vai nobloķējas saskaņā ar ražotāja montāžas norādījumiem. Ievietojiet samontēto ieliktni atbilstošajā Han C korpusā un nostipriniet saskaņā ar korpusa norādījumiem. Pirms sistēmas nodošanas ekspluatācijā pārbaudiet nepārtrauktību un pareizu PE savienojumu.

Ieteikumi

Izmantojiet savienotāju ražotāja ieteiktos spraudkontaktus un instrumentus, izvēlieties vadītāju šķērsgriezumus, kas atbilst kontaktu nominālam, un ievērojiet piemērojamos vadu un zemējuma standartus. Periodiski pārbaudiet kontaktus attiecībā uz korozijas pazīmēm vai mehānisku nodilumu un nomainiet ieliktni, ja kontaktu pretestība palielinās vai bloķēšanas elementi ir bojāti.
