HDMI pagarinātāja komplekts pa CAT ACT AC7852 — HDMI signāla pagarināšana līdz 150 m pa CAT5e

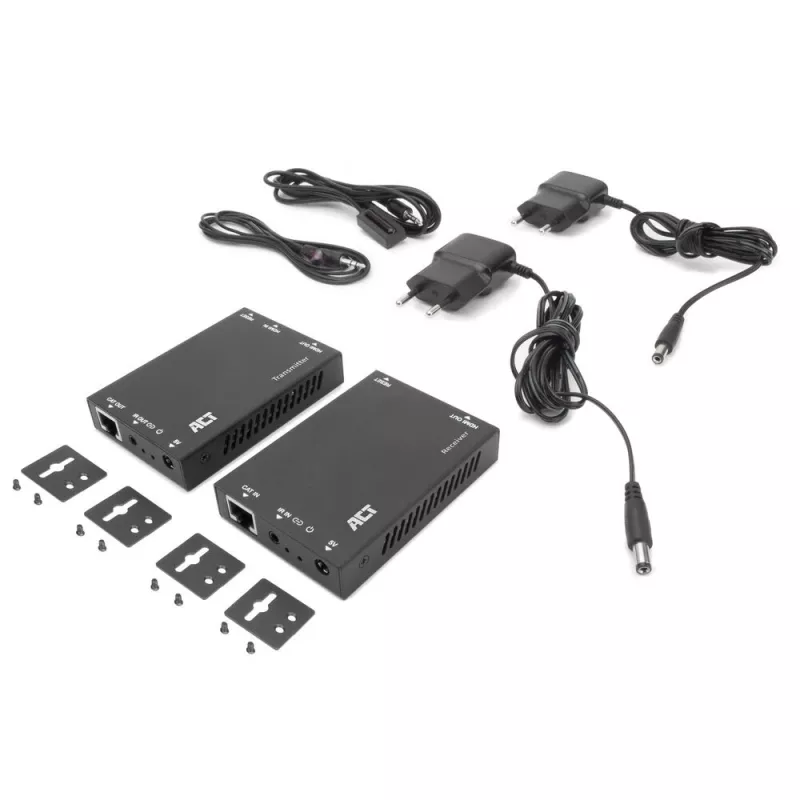

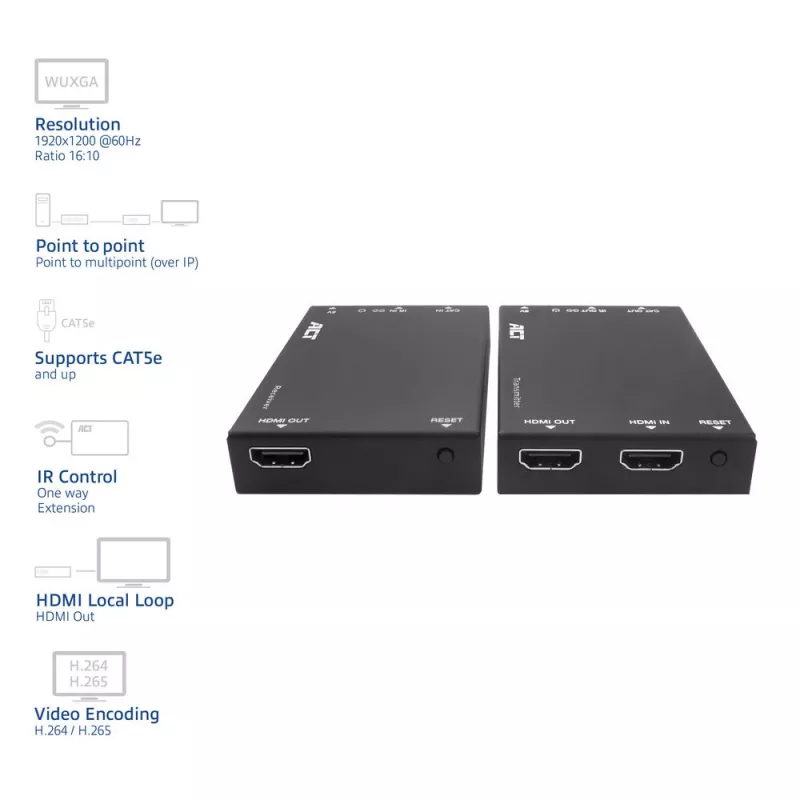

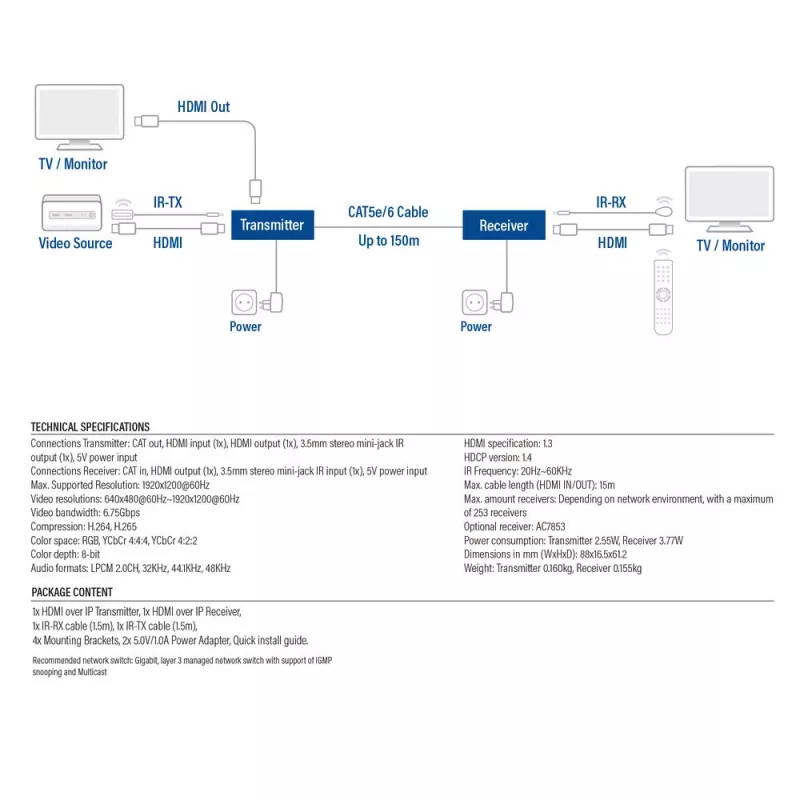

AC7852 HDMI pagarinātāja komplekts pa tīklu ļauj pagarināt HDMI signālu pa CAT5e un augstākas klases kabeļiem līdz 150 metru attālumā (punkts-punkts). Varat pievienot līdz pat 253 uztvērējiem punkts-daudzpunkti iestatījumā. Raidītāja blokam ir HDMI izeja vietējā displeja pievienošanai. Komplektā ietilpst infrasarkanā (IR) raidītājs un uztvērējs, lai vadītu avota ierīci ar tās standarta tālvadības pulti. AC7852 atbalsta izšķirtspēju 1920x1200@60Hz, ar 16:10 proporciju, EDID kopēšanu, Chroma Sampling 4:4:4, video kodēšanu H.265 un HDCP 1.4. Pagarinātāja komplektā ietilpst montāžas kronšteini.

Pagariniet HDMI signālu līdz 150 metriem
AC7852 HDMI pagarinātāja komplekts pagarina HDMI signālu līdz 150 metru attālumam punkts-punkts ar izšķirtspēju 1920x1200@60Hz, izmantojot CAT5e (un augstākas klases) kabeli. Izmantojot tīkla komutatoru punkts-punkts vai punkts-daudzpunkti situācijā, šim komutatoram jāatbalsta 3. slānis, Internet Group Management Protocol (IGMP) un multicast.

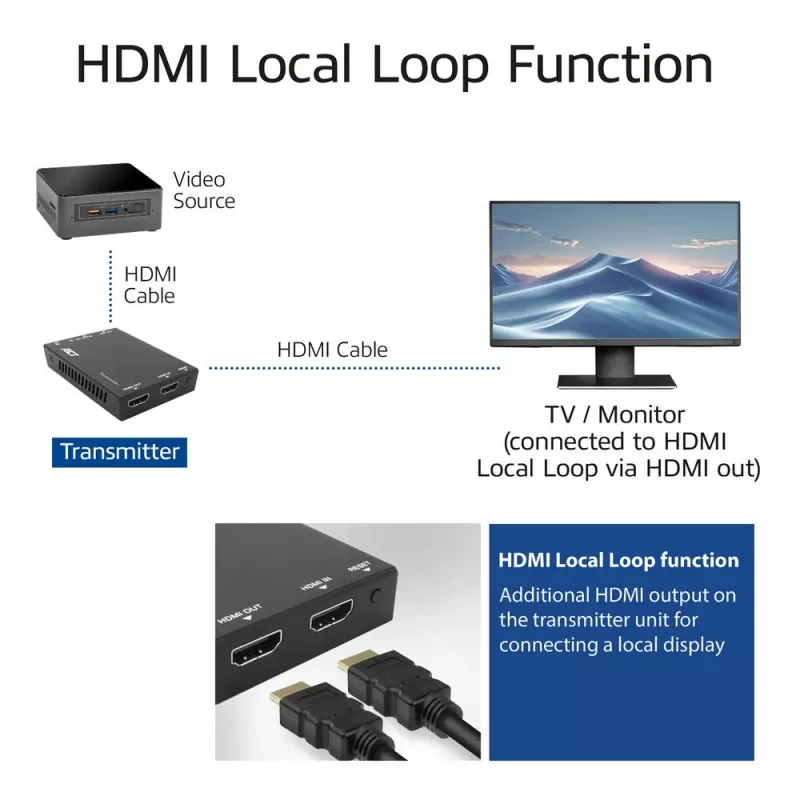

Pievienojiet vietējo atgriezeniskās saites displeju
Raidītāja blokam ir papildu HDMI izeja vietējā televizora vai monitora pievienošanai. Avota ierīces saturu var parādīt tuvumā esošā televizorā vai monitorā, kas pievienots raidītāja blokam.

EDID kopēšanas funkcija
AC7852 atbalsta EDID (Extended Display Identification Data) kopēšanas funkciju, lai nodrošinātu, ka izšķirtspēja tiek pareizi paziņota starp avota ierīci un izvades ierīcēm.

Infrasarkanā vadība, izmantojot komplektā iekļauto IR raidītāju un uztvērēju
Pagarinātāja komplektā ietilpst infrasarkanais raidītājs un uztvērējs avota ierīces tālvadībai.

Lietošanas scenāriji

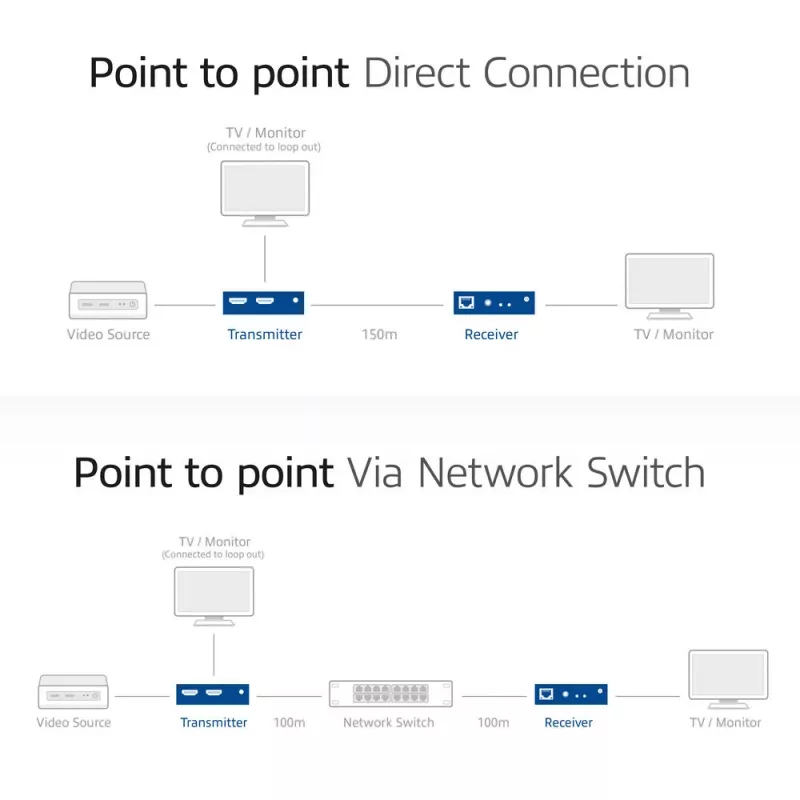

- Punkts-punkts: HDMI raidītājs ir tieši savienots ar HDMI uztvērēju, izmantojot CAT kabeli līdz 150 metriem. Tas ir vienkāršākais veids, kā pagarināt HDMI signālu.
- Punkts-punkts caur tīkla komutatoru: Šis scenārijs ir gandrīz līdzīgs iepriekšējai situācijai, tikai ar komutatoru starp tiem. Gan HDMI raidītāja, gan uztvērēja bloki ir pievienoti tīkla komutatoram. Maksimālais attālums no raidītāja līdz tīkla komutatoram ir 100 metri, un attālums no komutatora līdz uztvērējam arī ir 100 metri.

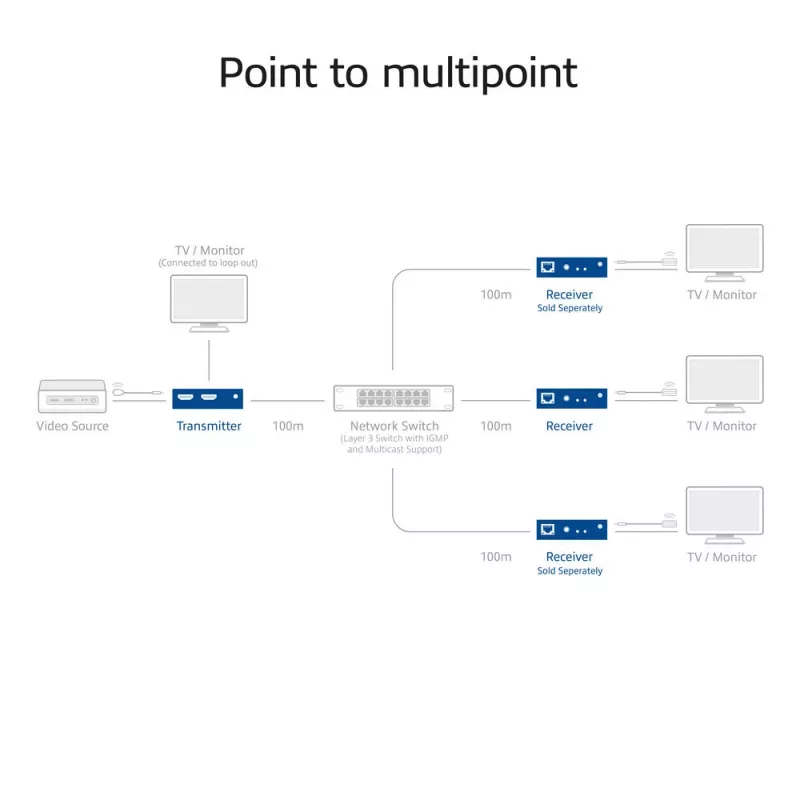

- Punkts-daudzpunkti: HDMI raidītājs ir pievienots tīkla komutatoram, izmantojot CAT kabeli līdz 100 metriem. Savukārt komutators ir pievienots vairākiem HDMI uztvērējiem ar maksimālo attālumu 100 metri katram uztvērējam. Papildu HDMI uztvērēji (AC7853) tiek pārdoti atsevišķi. Ir iespējams pievienot līdz pat 253 uztvērējiem šajā punkts-daudzpunkti scenārijā.

ACT HDMI pagarinātāja komplekts pa tīklu, izmantojot CAT5e un augstāk, 150 metri. Tips: AV raidītājs un uztvērējs, Maksimālā izšķirtspēja: 1920 x 1200 pikseļi, Atbalstītie kabeļu veidi: Cat5e. Savienojamības tehnoloģija: Vadu. Barošanas avota tips: DC, Darba spriegums: 5 V, Izejas strāva: 1 A. Daudzums iepakojumā: 1 gab. Kabeļi iekļauti: IR

Kā lietot

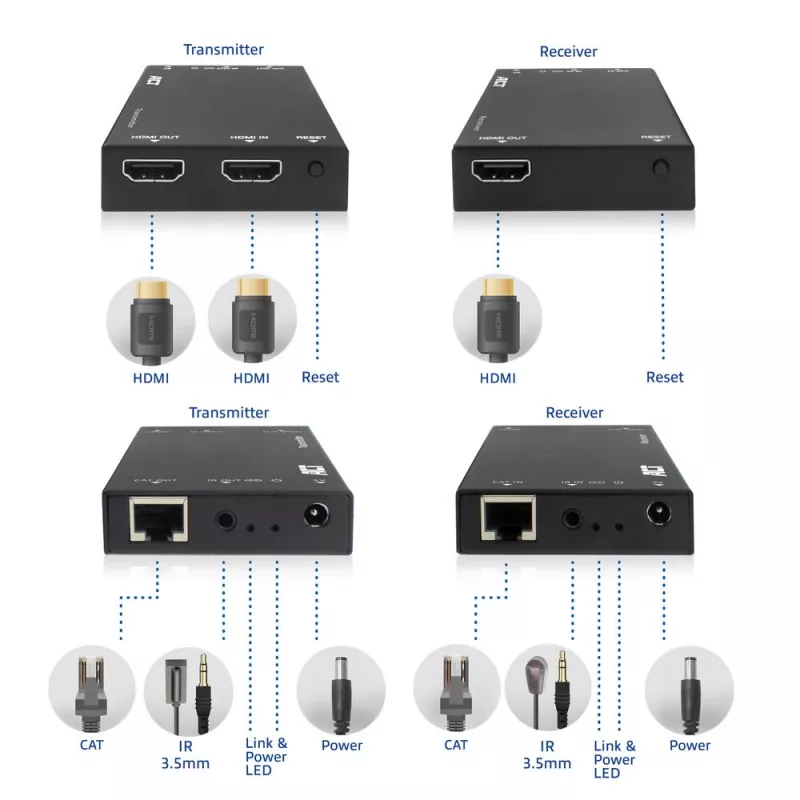

Pievienojiet HDMI avota ierīci raidītāja HDMI ieejai un pievienojiet uztvērēja HDMI izeju displeja ierīcei, izmantojot standarta HDMI kabeļus. Savienojiet raidītāju un uztvērēju ar vienu CAT5e kabeli caur to RJ45 portiem, pārliecinoties, ka kabelis ir pareizi terminēts un garums nepārsniedz 150 metrus. Pievienojiet strāvu abām vienībām, ja nepieciešami atsevišķi barošanas avoti. Kad savienojumi ir izveidoti, ieslēdziet avotu un displeju; uztvērējs reproducēs HDMI signālu attālajā displejā. Pārbaudiet displeja izšķirtspēju un audio iestatījumus avota ierīcē, lai tie atbilstu displeja iespējām.

Ieteikumi

Izmantojiet augstas kvalitātes CAT5e kabeļus ar atbilstošu ekranējumu un pareizu RJ45 terminēšanu, lai maksimāli palielinātu signāla uzticamību. Instalācijām, kas tuvu 150 m robežai, pārbaudiet savienojumu un, ja nepieciešams, pielāgojiet avota izšķirtspēju vai izmantojiet īsākus kabeļus. Izvairieties no CAT kabeļa novietošanas līdzās augstsprieguma līnijām, lai samazinātu traucējumus. Nodrošiniet, lai abas vienības atrastos ventilējamās vietās, un izmantojiet sertificētus HDMI kabeļus avota un displeja savienojumiem.
