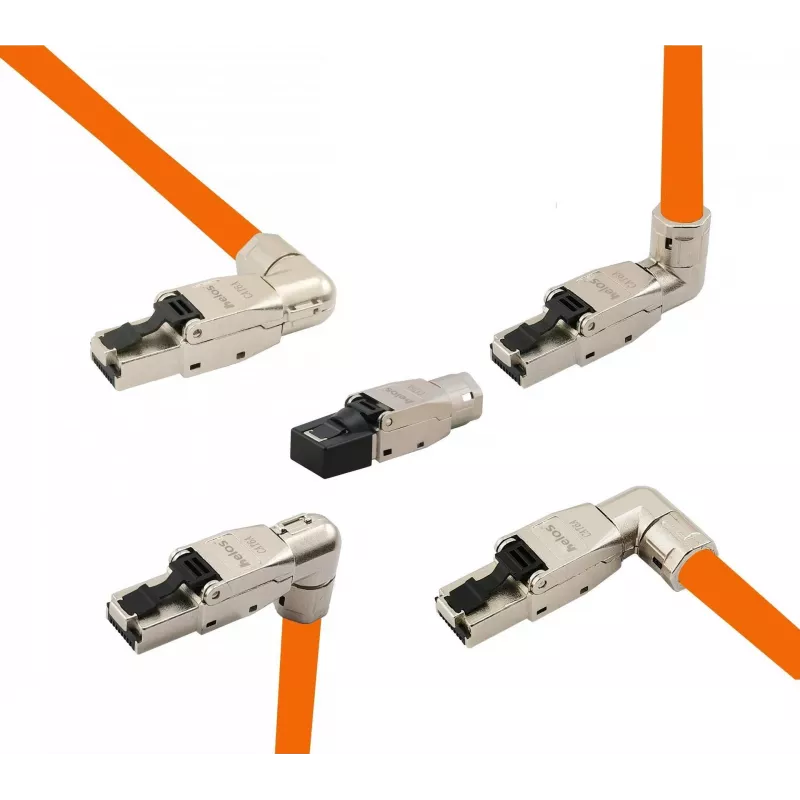

helos Cat 6A RJ45 savienotājs 263836 — augstas kvalitātes, konfigurējams uz vietas, 5 varianti

helos Cat 6A RJ45 savienotāja modelis 263836 ir augstas kvalitātes, konfigurējams uz vietas RJ45 spraudnis, kas pieejams piecos variantos. Paredzēts 6A kategorijas kabeļu sistēmām līdz 500 MHz, savienotājs ir pilnībā ekranēts ar zeltītiem kontaktiem un atbalsta vadus no AWG22 līdz AWG26. Cinka sakausējuma korpuss nodrošina montāžu bez instrumentiem, un daļa ir saderīga ar PoE, PoE+ un lielākas jaudas PoE realizācijām. Produkts atbilst attiecīgajiem kabeļu sistēmu standartiem un ir saderīgs ar RoHS 2.0 un REACH.

Priekšrocības

Savienotājs nodrošina terminēšanu uz vietas bez īpašu instrumentu nepieciešamības, piedāvājot ātru un elastīgu instalāciju strukturētajās kabeļu sistēmās. Pilnīga ekranēšana un zeltīti kontakti uzlabo signāla integritāti un korozijas izturību. AWG22–AWG26 vadu un PoE variantu atbalsts nodrošina savietojamību ar plašu tīkla kabeļu un jaudas pārraides caur Ethernet lietojumu klāstu.

Piemērots

• Strukturēto kabeļu sistēmu instalācijām birojos un komerciālās ēkās
• Datu centru un serveru telpu savienošanai un testēšanai
• Kabeļu terminēšanai un remontam uz vietas
• PoE, PoE+ un lielas jaudas PoE tīklu izvēršanai
• Cat 6A saitēm, kurām nepieciešama veiktspēja līdz 500 MHz

Galvenās specifikācijas

• Kategorija: Cat 6A (līdz 500 MHz)
• Ekranēšana: pilnībā ekranēts
• Kontakti: zeltīti
• Vadu diapazons: AWG22–AWG26
• Terminēšana: izolācijas pārvietošanas (griešanas un saspiešanas) uz RJ45 spraudni
• Korpusa materiāls: cinka sakausējums
• Montāža: bez instrumentiem, konfigurējams uz vietas
• PoE: atbalsta PoE, PoE+ un lielākas jaudas PoE
• Standarti: ISO/IEC 11801 Ed.2.2:2011-06; DIN EN 50173-1:2011-09; TIA/EIA-568-C.2 (2009-08); IEC 60603-7-5 Ed.1 (12/2008)
• Atbilstība: RoHS 2.0 un REACH

Lietošana

Noņemiet kabeļa apvalku līdz ieteicamajam garumam, sakārtojiet pārus atbilstoši nepieciešamajai vadu shēmai un ievietojiet vadus savienotāja izolācijas pārvietošanas kontaktos. Pabeidziet montāžu, aizverot korpusu, lai nostiprinātu vadus; bezinstrumentu dizains ļauj veikt uzticamu terminēšanu bez presēšanas instrumentiem. Pirms izvēršanas pārbaudiet vadu izvietojumu un nepārtrauktību ar tīkla testeri.

Ieteikumi

Izmantojiet savienotāju ar cietiem vai savītiem Cat 6A kabeļiem norādītajā AWG diapazonā un pirms galīgās montāžas pārbaudiet pareizu pāru izlīdzināšanu. Lai nodrošinātu optimālu veiktspēju, ievērojiet kabeļu liekuma rādiusus un ekranēšanas nepārtrauktību, kā arī testējiet katru terminēto saiti ar atbilstošu sertifikācijas vai kvalifikācijas aprīkojumu.
