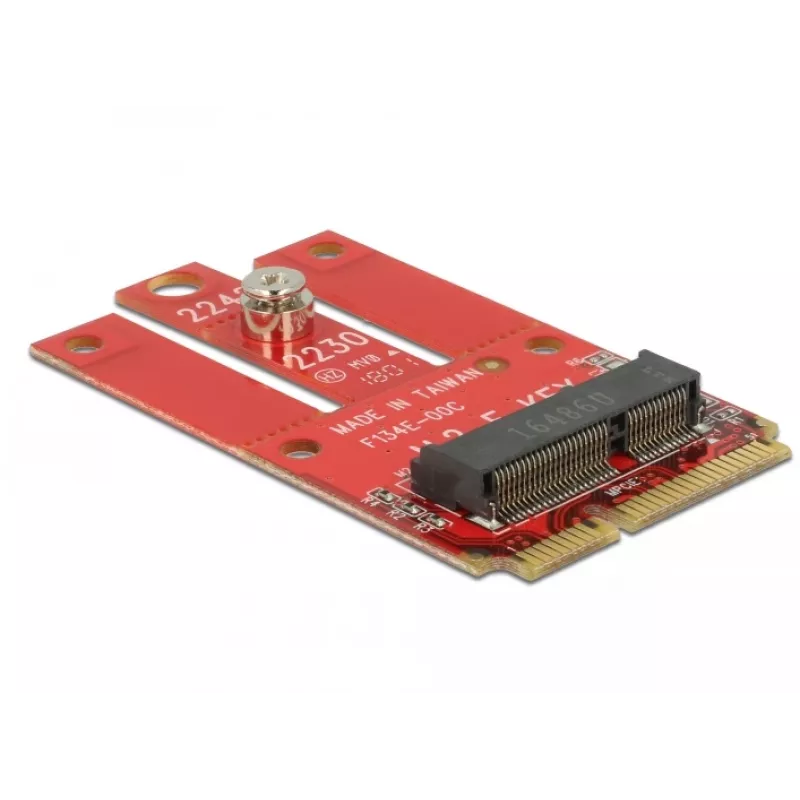

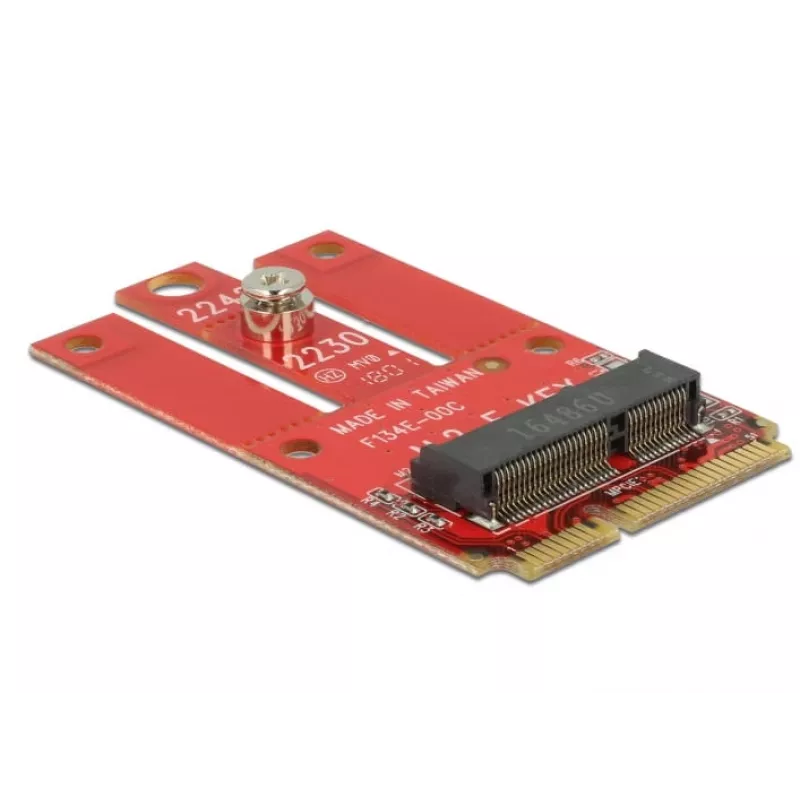

Iekšējais M.2 adapteris DeLOCK 63909

DeLOCK 63909 iekšējais M.2 adapteris ļauj uzstādīt M.2 moduli ar izmēriem 2242, 2230, 3042 vai 3030 sistēmā, izmantojot Mini PCI Express slotu. Adapterim ir pilna augstuma paplašināšanas kartes formas faktors ar kompaktiem izmēriem (30 x 54 mm) un ir pieejams sarkanā krāsā. Tas paredzēts iekšējai lietošanai un atbalsta integrāciju sistēmās, kas nodrošina Mini PCIe resursdatora saskarni.

Priekšrocības

Šis adapteris pieņem vairākus M.2 moduļa garumus (2242, 2230, 3042, 3030) un tiek montēts caur Mini PCI Express savienotāju vienkāršai iekšējai uzstādīšanai. Iepriekš noteikts lūzuma punkts ļauj saīsināt karti no pilna izmēra līdz pusei izmēra, kad tas nepieciešams. Kompaktā nospieduma dēļ tas ir piemērots sistēmām ar ierobežotu vietu.

Piemērots

• M.2 SSD vai moduļu uzstādīšanai sistēmās ar Mini PCIe slotu
• Iekšējās atmiņas uzlabošanai kompaktos vai iegultos datoros
• Prototipēšanas vai testēšanas sistēmām, kur tiek izmantoti dažādi M.2 moduļu garumi

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis: 63909
• Resursdatora saskarne: Mini PCI Express
• Izvades saskarne: M.2 (atbalsta 2242, 2230, 3042, 3030)
• Iekšējais: Jā
• Izmēri (P × D): 30 mm × 54 mm
• Produkta krāsa: Sarkana

Kā lietot

Ievietojiet adapteri pieejamā Mini PCIe slotā uz mātesplates vai nesējplates. Ievietojiet M.2 moduli adaptera M.2 savienotājā, nostipriniet to atbilstošajā balstā atbilstoši moduļa garumam un, ja nepieciešams, saīsiniet karti iepriekš noteiktajā lūzuma punktā, lai iegūtu pusi izmēra formas faktoru. Atkārtoti uzstādiet fiksācijas skrūves un pārbaudiet, vai sistēma atpazīst moduli.

Ieteikumi

Rīkojoties ar adapteri un M.2 moduļiem, ievērojiet atbilstošus ESD piesardzības pasākumus. Pārliecinieties, ka resursdatora sistēma atbalsta M.2 moduļa tipu, ko plānojat uzstādīt, un apstipriniet fizisko atstarpi pirms adaptera saīsināšanas lūzuma punktā.
