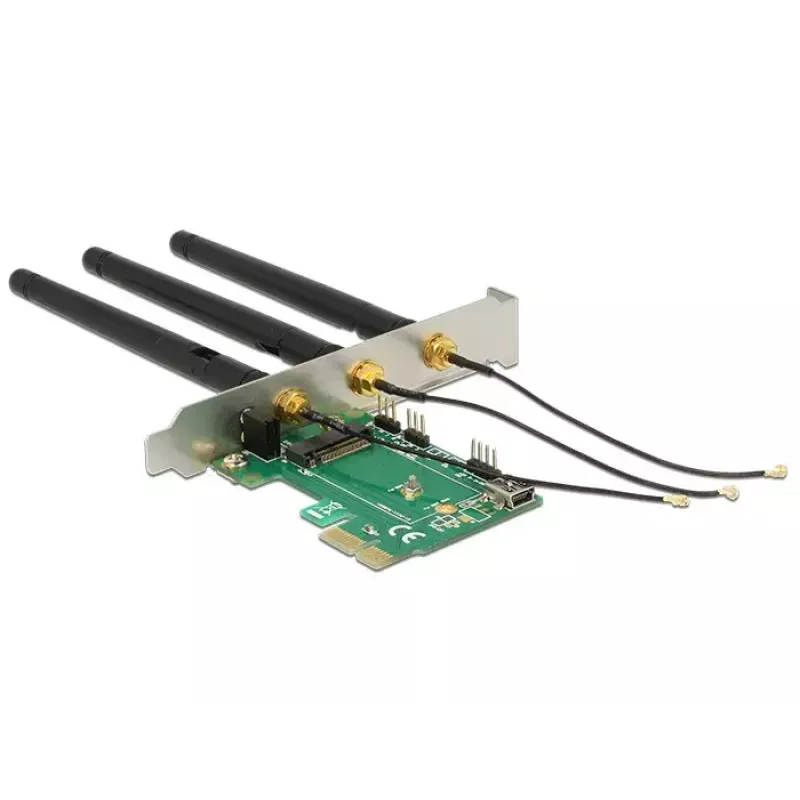

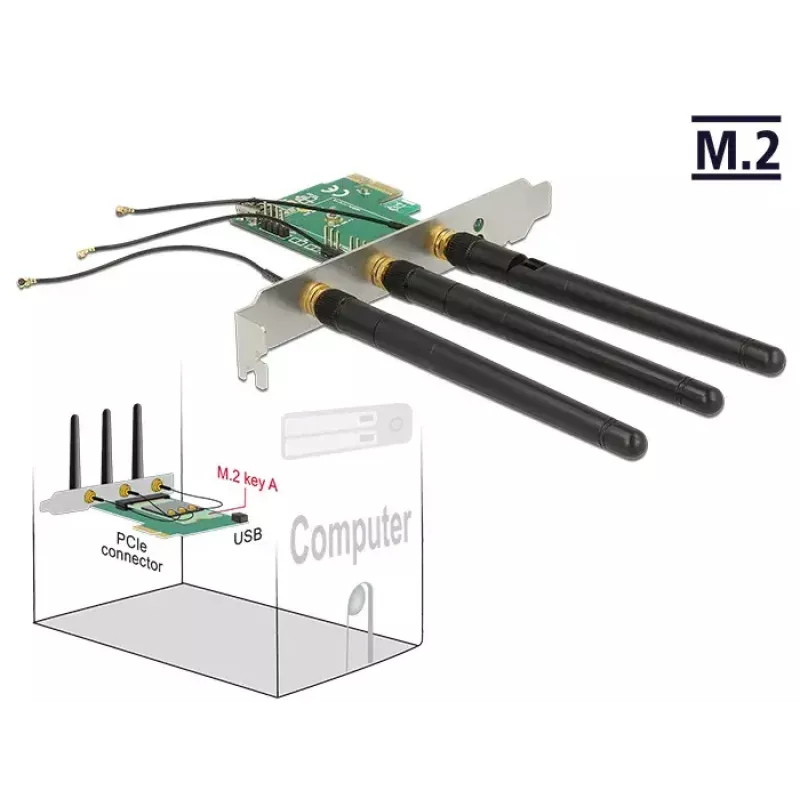

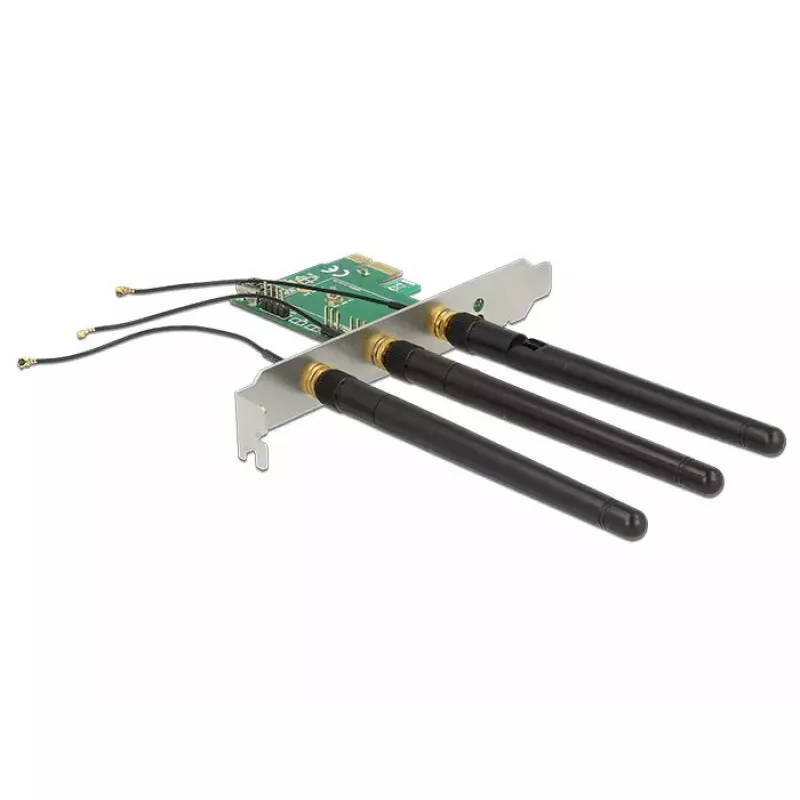

Interfeisa karte DeLOCK 89568 Iekšējā M.2

DeLOCK 89568 ir iekšējā PCI Express interfeisa karte, kas nodrošina vienu M.2 Key A slotu M.2 bezvadu moduļu uzstādīšanai. Tā pieņem moduļus ar USB un PCIe signālu tipiem un atbalsta moduļu funkcijas, piemēram, WLAN, Bluetooth, GNSS, 3G, HSPA un NFC. Kartē ir iekļauta iekšējā USB kabeļu sistēma, lai savienotu USB tipa moduļus ar resursdatoru, un antenas savienotājus un kabeļus var nomainīt, lai tie atbilstu uzstādītā moduļa RF savienotājiem.

Priekšrocības

Šī interfeisa karte paplašina galddatoru ar vienu M.2 Key A slotu, izmantojot PCI-E, nodrošinot vieglu bezvadu moduļu integrāciju ar USB vai PCIe signāliem. Tā atbalsta divfunkciju moduļus (piemēram, WLAN + Bluetooth) un nodrošina iekšējo USB vadu savienojumu, lai USB bāzētie moduļi tiktu atpazīti no resursdatora. Nomaināmi antenas savienotāji un kabeļi nodrošina savietojamību ar moduļiem, kas izmanto dažādus RF savienotājus.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet karti pieejamā PCI Express slotā uz mātesplates. Ievietojiet saderīgu M.2 Key A vai Key E moduli kartes ligzdā un nostipriniet to atbilstoši moduļa montāžas pozīcijai. Pievienojiet komplektā iekļauto iekšējo USB kabeli no kartes pie iekšējā USB savienotāja uz mātesplates, ja izmantojat USB bāzētus moduļus. Pievienojiet antenas kabeļus un ārējās antenas pēc vajadzības, nomainot savienotājus, ja modulis izmanto citu RF savienotāju standartu. Pēc uzstādīšanas instalējiet nepieciešamos draiverus izvēlētajam modulim, lai operētājsistēma atpazītu jauno ierīci.

Ieteikumi

Izmantojiet tikai saderīgus M.2 Key A vai Key E moduļus ar atbilstošu signāla tipu (USB vai PCIe). Pārliecinieties, ka iekšējais USB kabelis ir pievienots USB moduļiem, un pirms antenas kabeļu pievienošanas pārbaudiet antenas savienotāja tipu. Ievērojiet ESD aizsardzības un izslēgšanas procedūras, uzstādot karti.
