Saskarnes karte DeLOCK 90303

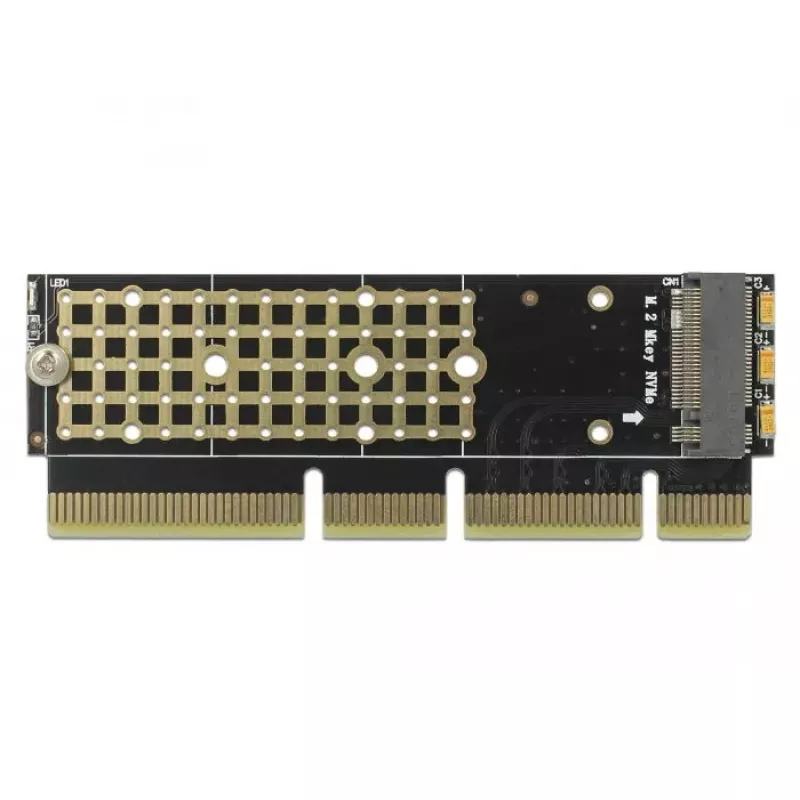

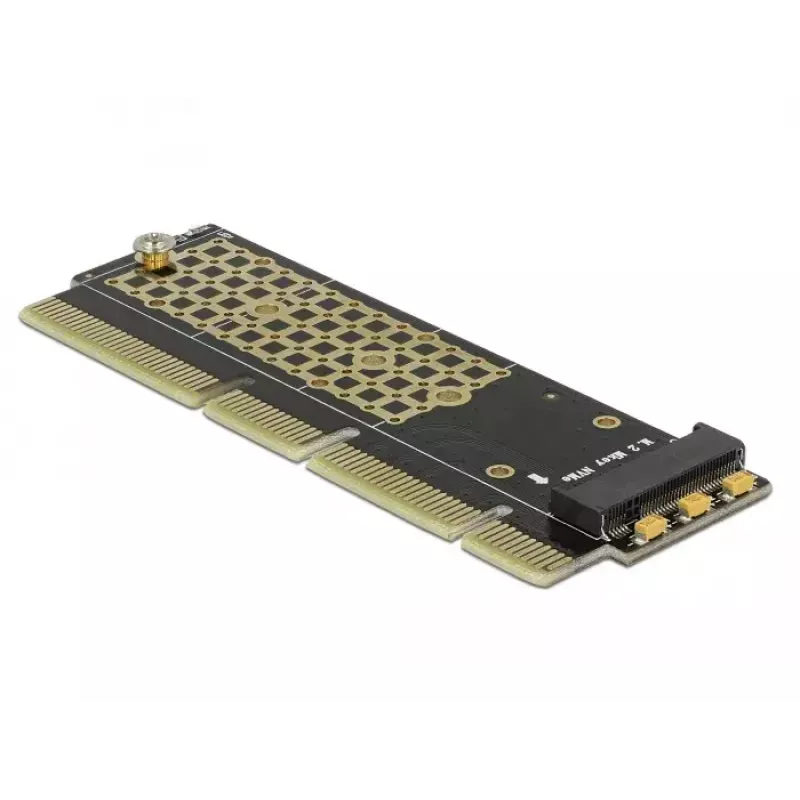

DeLOCK 90303 ir iekšējā PCIe saskarnes karte, kas pievieno vienu M.2 slotu galddatoram vai serverim. Tā pieņem M.2 moduļus 2280, 2260, 2242 vai 2230 izmēros un savienojas caur PCI Express līnijām (darbojas x4, x8 vai x16 slotos). Tās zemā profila dizains (24 × 90 × 5 mm) ļauj uzstādīt bez slota kronšteina noņemšanas un iederas 1U servera korpusā.

Priekšrocības

Šī kompaktā M.2 saskarnes karte atbalsta PCIe 3.0 resursdatora savienojumus un nodrošina vienkāršu veidu, kā paplašināt iekšējo atmiņu vai pievienot augstas ātrdarbības M.2 ierīces. Melnā zema augstuma plate ļauj izmantot to sistēmās ar ierobežotu telpu un saglabā saderību ar izplatītajiem PCIe slotu garumiem.

Piemērots

Galvenās specifikācijas

Lietošana

Izslēdziet datoru un atveriet korpusu. Ievietojiet DeLOCK 90303 pieejamā PCIe x4, x8 vai x16 slotā, saskaņojot karti ar slota ierobiem; karti var izmantot, nenoņemot slota kronšteinu. Nostipriniet karti un uzstādiet M.2 moduli ar atbalstīto garumu (2280/2260/2242/2230) M.2 ligzdā atbilstoši moduļa savienotāja orientācijai, pēc tam piestipriniet moduli ar atbilstošo skrūvi. Aizveriet korpusu un ieslēdziet sistēmu. Instalējiet nepieciešamos draiverus vai pārbaudiet BIOS/UEFI iestatījumus, lai nodrošinātu M.2 ierīces atpazīšanu.

Ieteikumi

Izmantojiet saderīgus M.2 moduļus un pārliecinieties, ka resursdatora slots atbalsta jūsu M.2 ierīcei nepieciešamās PCIe līnijas. Uzstādot 1U serverī, pārbaudiet vietu un gaisa plūsmu ap karti; ievērojiet antistatiskās apstrādes un ražotāja norādījumus, instalējot komponentus.
