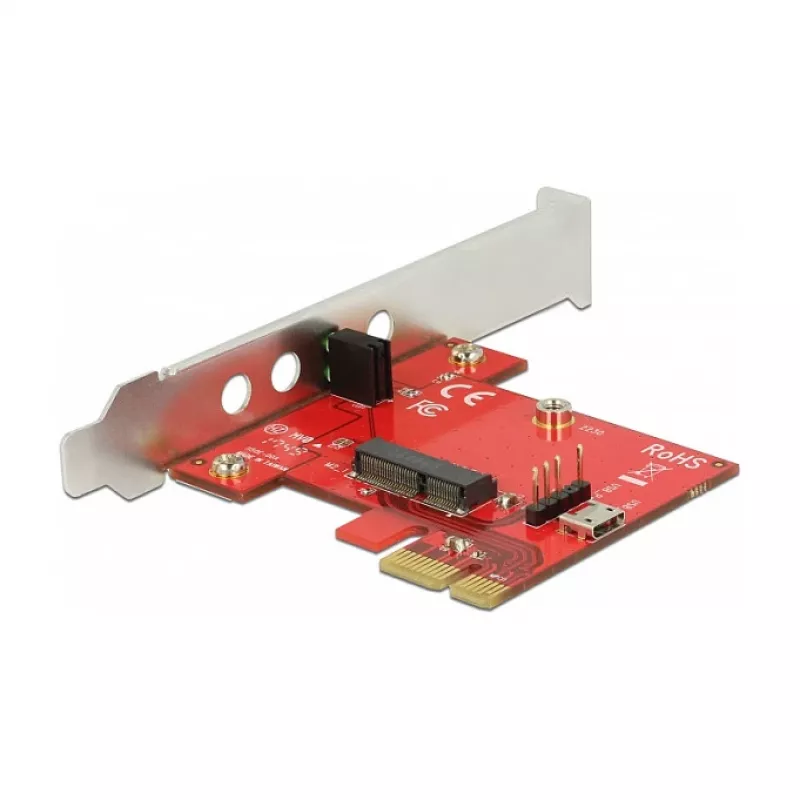

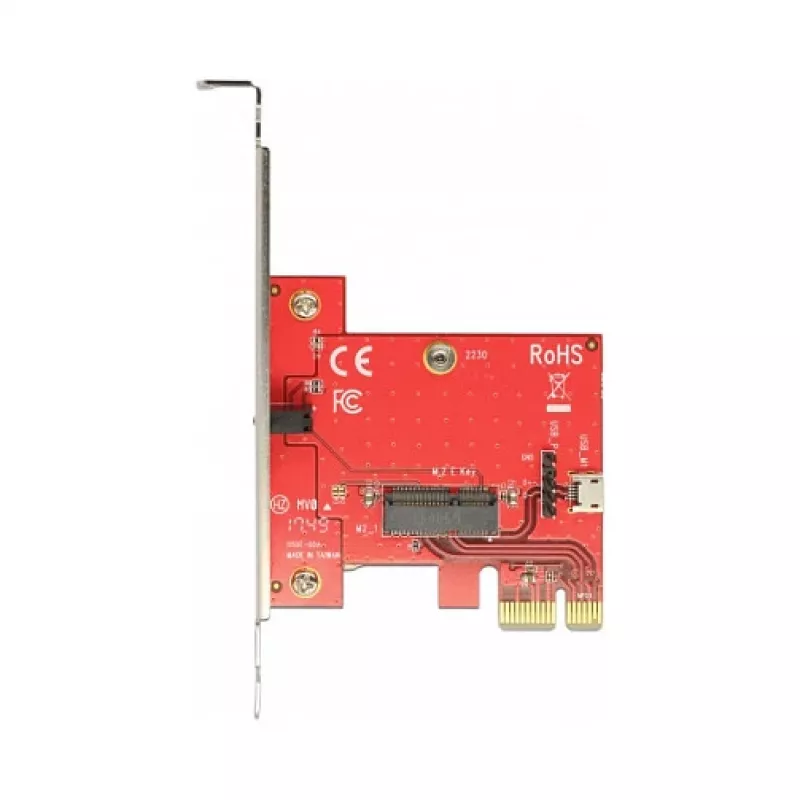

Iekšējais M.2 adapteris DeLOCK 89889

DeLOCK 89889 iekšējais M.2 adapteris pievieno vienu M.2 Key E slotu galda datoram, izmantojot PCI Express x1 karti. Tas nodrošina 67 kontaktu M.2 Key E savienotāju, kas saderīgs ar moduļiem, kuri izmanto PCIe un USB signālus, un piedāvā gan USB 2.0 Micro-B portu, gan USB 2.0 kontaktu galviņu sistēmas savienojumam. Tipiski uzstādāmie moduļi ietver WLAN, Bluetooth, GNSS, 3G/HSPA un NFC, un moduļi, kas apvieno vairākas funkcijas (piemēram, WLAN + Bluetooth), var izmantot abas saskarnes, ja tās tiek atbalstītas.

Priekšrocības

Šis adapteris paplašina sistēmas funkcionalitāti, nodrošinot iekšējo M.2 Key E slotu, aizņemot tikai vienu PCIe x1 slotu. Tas atbalsta moduļus ar PCIe un USB signalizāciju un ietver iebūvētus USB savienojumus moduļiem, kuriem nepieciešams USB. Kompaktais iekšējais dizains ļauj to uzstādīt standarta galda sistēmās bez ārējiem kabeļiem. Ražots Taivānā, adapteris ievēro standarta M.2 Key E spraudkontaktu izkārtojumu plašai moduļu saderībai.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet karti pieejamā PCI Express x1 slotā uz mātesplates un nostipriniet to korpusā. Ievietojiet saderīgu M.2 Key E (Key A/E) moduli M.2 ligzdā pareizā leņķī un piestipriniet to ar korpusa vai moduļa komplektā iekļauto montāžas skrūvi. Ja ievietotajam modulim nepieciešama USB savienojamība, pieslēdziet sistēmu adaptera USB 2.0 Micro-B portam vai iebūvētajai USB 2.0 kontaktu galviņai atbilstoši. Pēc aparatūras uzstādīšanas ieslēdziet sistēmu un uzstādiet nepieciešamos draiverus M.2 modulim saskaņā ar moduļa ražotāja norādījumiem.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka izvēlētais M.2 modulis atbilst Key E/A spraudkontaktu izkārtojumam un ka jūsu operētājsistēmai ir draivera atbalsts šim modulim. Nodrošiniet, lai PCIe x1 slots un pieejamā iekšējā USB galviņa vai ārējais USB savienojums nebūtu aizņemti ar citām ierīcēm, lai garantētu pareizu funkcionalitāti.
