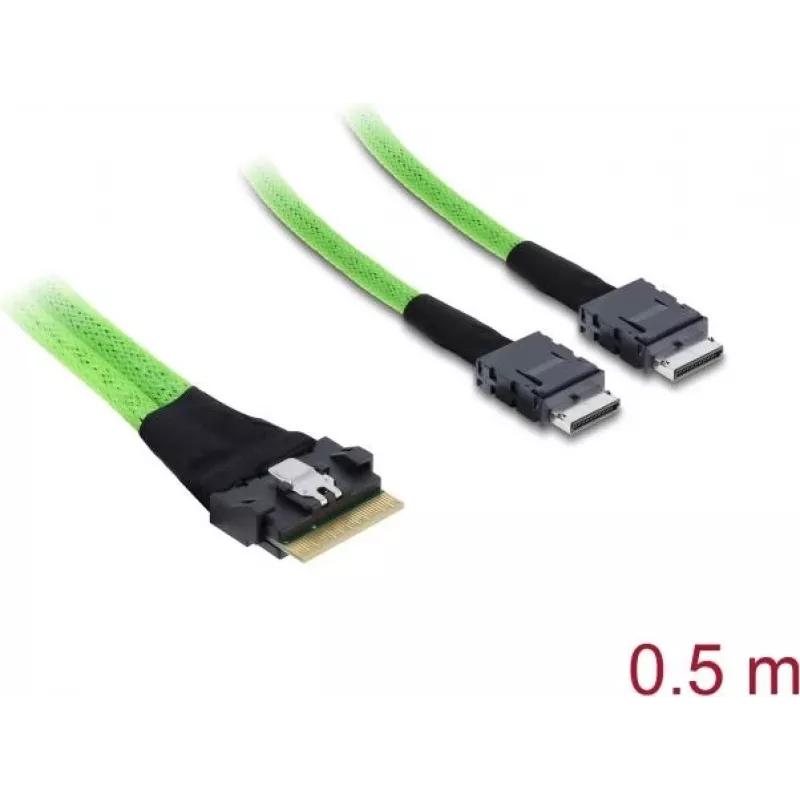

Iekšējais PCIe 4.0 kabelis DELOCK plāns SAS SFF-8654 8i uz 2× OCuLink SFF-8611 4i 0,5 m

DELOCK iekšējais PCIe 4.0 plānais SAS kabelis ar SFF-8654 8i savienotāju uz diviem OCuLink SFF-8611 4i savienotājiem, 0,5 m garš, ir paredzēts iekšējiem korpusa savienojumiem, kur nepieciešams liels joslas platums un kompakta maršrutēšana. Šis kabelis atbalsta PCIe 4.0 signālu pārraidi un ir domāts, lai savienotu NVMe vai SAS paplašinātājus, resursdatora adapterus vai kontrolierus ar OCuLink saderīgām ierīcēm serveros, darbstacijās vai uzglabāšanas korpusos. Plānais formas faktors samazina vietas patēriņu un nodrošina kārtīgu iekšējo kabeļu pārvaldību blīvās sistēmas konfigurācijās.

Priekšrocības

Kabelis atbalsta PCIe 4.0 datu pārraides ātrumu, nodrošinot joslas platumu, kas nepieciešams zema latentuma uzglabāšanas un paātrinātāju ierīcēm, vienlaikus saglabājot signāla integritāti īsos iekšējos savienojumos. Tā plānais profils samazina šķēršļus korpusā un ļauj izvietot kabeļus šaurās vietās. Sadalījuma dizains ar vienu SFF-8654 8i uz diviem SFF-8611 4i savienotājiem ļauj savienot divas OCuLink ierīces no viena augsta blīvuma resursdatora porta, vienkāršojot iekšējo paplašināšanu bez papildu adapteriem.

Piemērots

• NVMe vai SAS paplašinātāju savienošanai ar resursdatora adapteriem serveros un darbstacijās
• Iekšējai maršrutēšanai starp PCIe 4.0 spējīgu kontrolieri un OCuLink uzglabāšanas ierīcēm
• Kompaktiem vai blīviem korpusiem, kur plānie kabeļi uzlabo gaisa plūsmu un izkārtojumu
• Īsa attāluma iekšējiem savienojumiem, kur nepieciešams PCIe 4.0 joslas platums un zems latentums

Galvenās specifikācijas

• Savienotāju veidi: SFF-8654 8i uz diviem SFF-8611 4i (OCuLink)
• Atbalstītā saskarne: PCIe 4.0 signālu pārraide
• Funkcija: Iekšējais sadalītāja kabelis resursdatora-ierīces savienojumiem
• Garums: 0,5 m
• Formas faktors: Plāns iekšējais kabelis, optimizēts šaurām vietām

Lietošana

Uzstādiet kabeli korpusa iekšpusē, ievietojot SFF-8654 8i savienotāju atbilstošajā resursdatora adaptera vai paplašinātāja portā un pievienojiet divus SFF-8611 4i savienotājus OCuLink saderīgajām ierīcēm. Pirms sistēmas ieslēgšanas pārliecinieties, ka savienotāji ir izlīdzināti un pilnībā ievietoti. Izvadiet plāno kabeli pa esošajiem kabeļu kanāliem vai stiprinājuma punktiem, lai izvairītos no saskares ar dzesēšanas ventilatoriem vai asām malām. Pārbaudiet programmaparatūras un draiveru saderību PCIe 4.0 darbībai gan resursdatora, gan ierīces pusē.

Ieteikumi

Izmantojiet šo kabeli tikai īsiem iekšējiem savienojumiem; saglabājiet savienojumus ieteicamajā 0,5 m garumā, lai nodrošinātu uzticamu PCIe 4.0 veiktspēju. Izvairieties no pārmērīgas locīšanas vai saliekšanas savienotāju tuvumā un saglabājiet atstarpi no augstas temperatūras komponentiem. Lai sasniegtu labākos rezultātus sistēmās ar vairākiem diskdziņiem vai augstu caurlaidspēju, pārliecinieties, ka resursdatora kontrolieris un mērķa ierīces atbalsta nepieciešamās PCIe joslas un saites ātrumus.
