Iekšējais RS-232 adapteris DeLOCK 89592

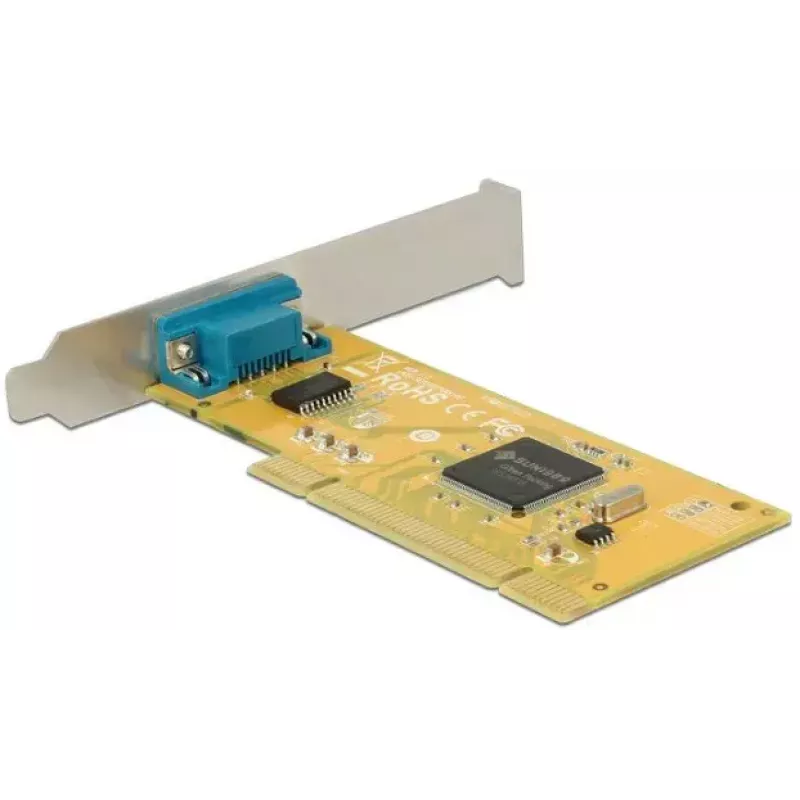

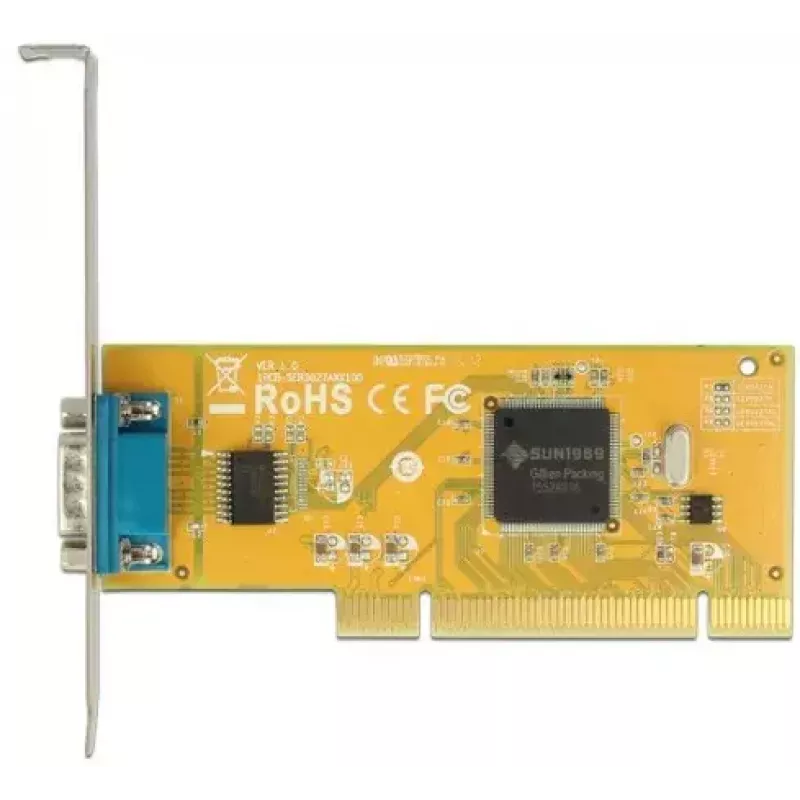

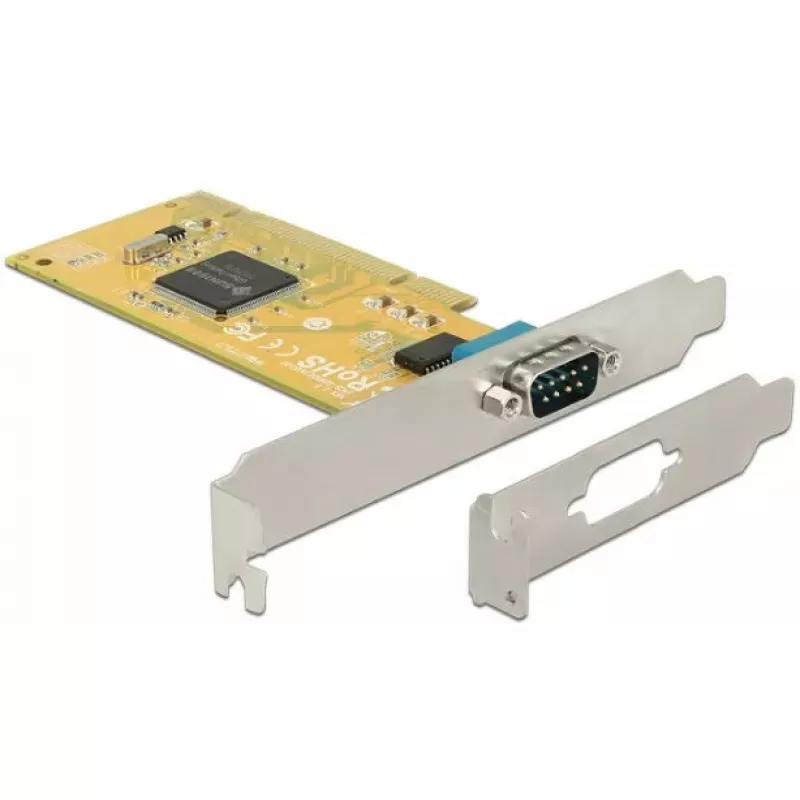

Iekšējais RS-232 adapteris DeLOCK 89592 pievieno vienu ārējo seriālo RS-232 portu datoram, izmantojot 32 bitu PCI saskarni. Karte izmanto SUN1989 mikroshēmojumu, nodrošina DB9 vīrišķā tipa ārējo savienotāju un ietver zema profila kronšteinu uzstādīšanai kompaktās sistēmās. Tā atbalsta standarta seriālos signālus un piedāvā ESD aizsardzību un FIFO buferi uzticamai datu pārraidei.

Priekšrocības

Adapteris atbalsta PCI 3.0/2.3/2.2/2.1 specifikācijas pie 33 MHz un ir saderīgs gan ar 32 bitu, gan 64 bitu PCI slotiem, kā arī ar 3,3 V un 5 V barošanu. Tas nodrošina ±2 kV ESD aizsardzību visiem seriālajiem signāliem, 128 baitu FIFO buferi un saderību ar 16C950 UART standartu. Karte nodrošina datu pārraides ātrumu līdz 115,2 kb/s un darbojas tipiskos datora temperatūras un mitruma diapazonos.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet karti pieejamā 32 bitu PCI slotā uz mātesplates, nostipriniet kronšteinu un pievienojiet ārējo RS-232 ierīci DB9 vīrišķā tipa savienotājam. Ja uzstādāt kompaktā korpusā, pirms montāžas nomainiet pilna augstuma kronšteinu pret iekļauto zema profila kronšteinu. Pēc aparatūras uzstādīšanas palaidiet sistēmu un instalējiet nepieciešamos draiverus savai operētājsistēmai (produkts ir saderīgs ar Windows 10, 8.1 un 7). Pārbaudiet, vai COM ports parādās ierīču pārvaldniekā, un konfigurējiet seriālos parametrus (baudu ātrumu, paritāti, datu bitus, stop bitus) atbilstoši pievienotās ierīces prasībām.

Ieteikumi

Stabilai seriālajai komunikācijai izmantojiet ekranētus RS-232 kabeļus un nodrošiniet pareizu pievienoto iekārtu zemējumu. Nepakļaujiet karti temperatūrām vai mitrumam ārpus norādītajiem diapazoniem un uzstādīšanas laikā rīkojieties ar plati, ievērojot antistatiskos piesardzības pasākumus.
