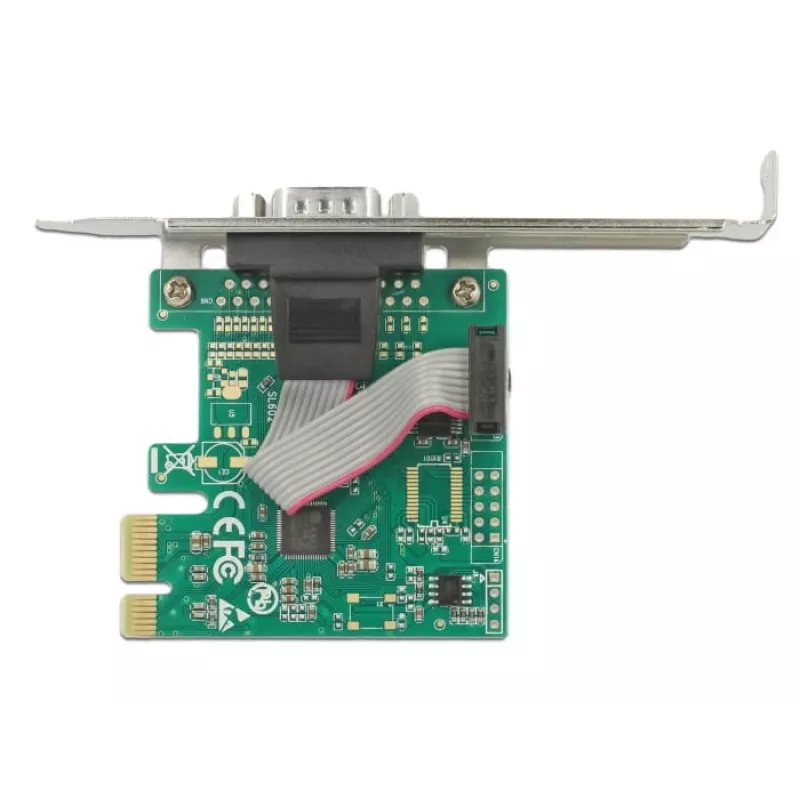

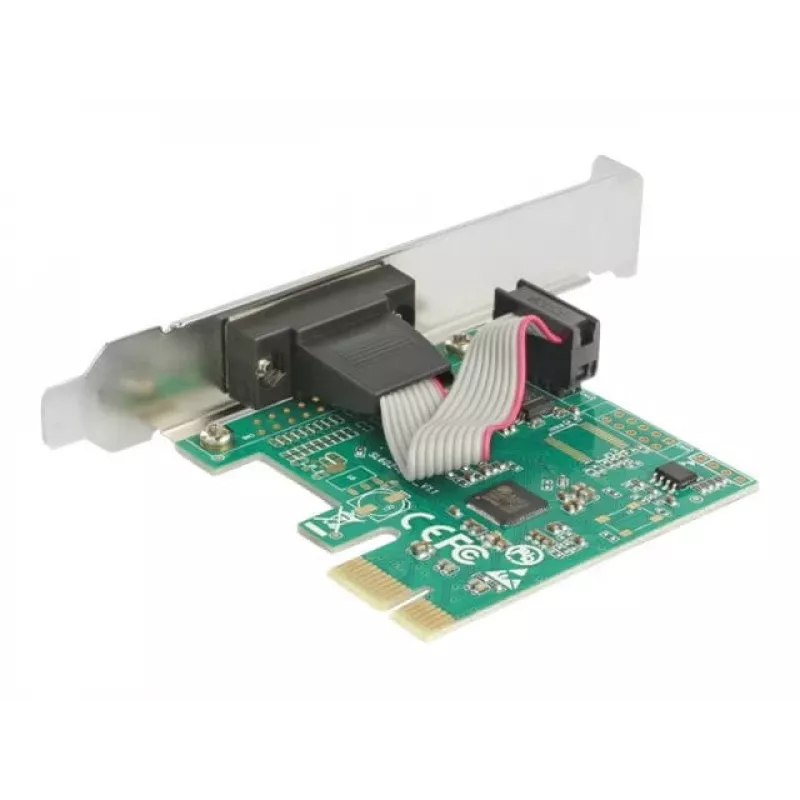

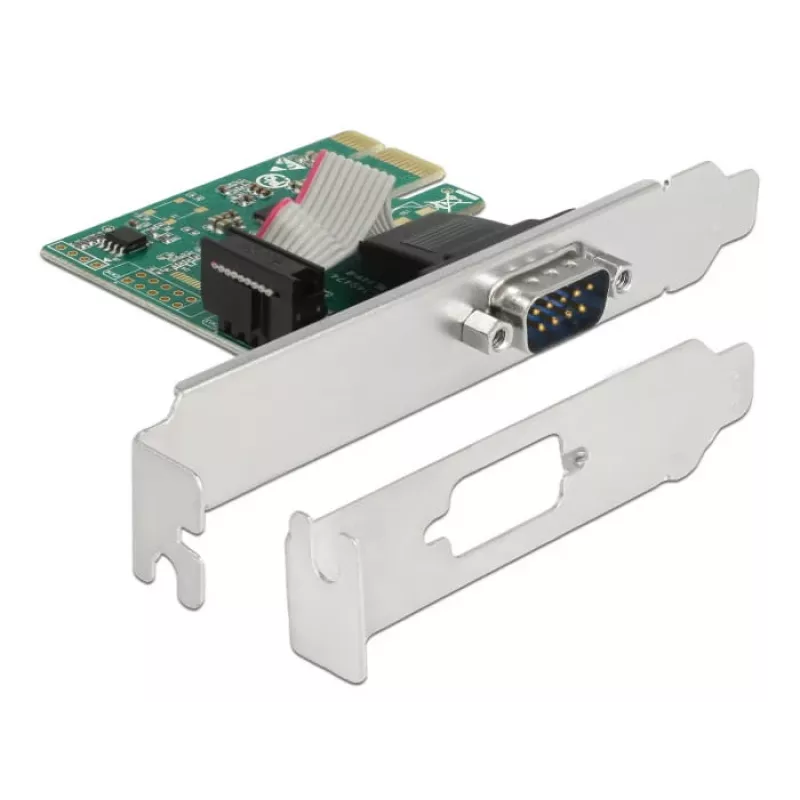

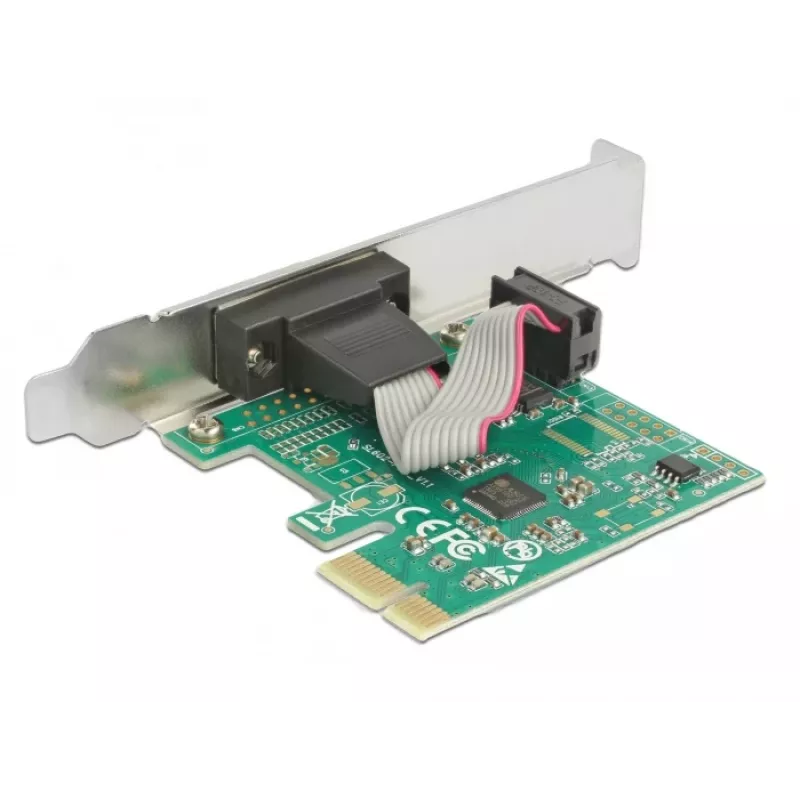

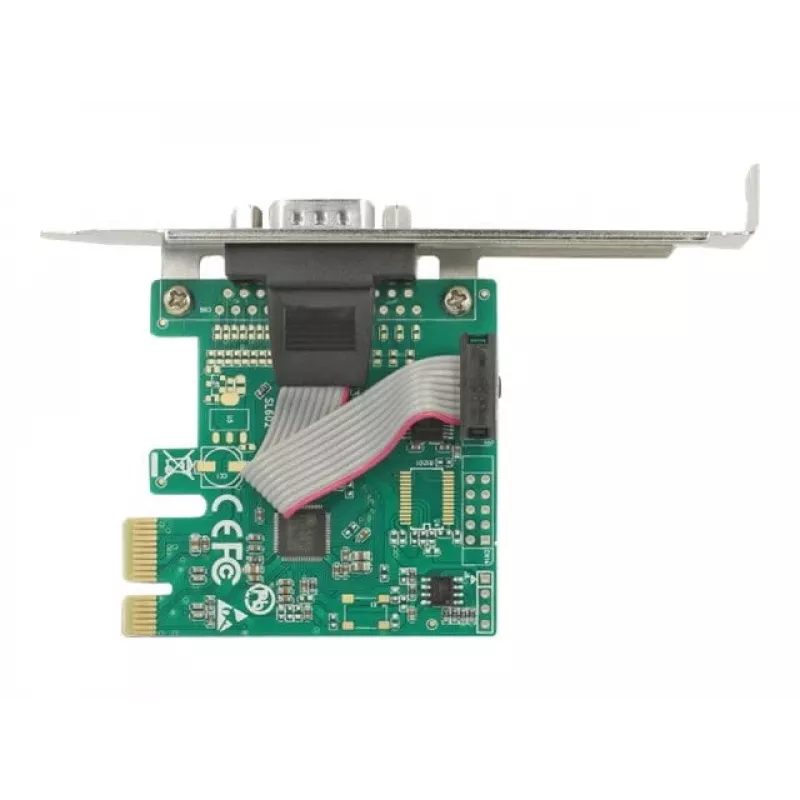

Iekšējais RS-232 adapteris DeLOCK 89948

DeLOCK 89948 ir iekšējs RS-232 adapteris, kas nodrošina vienu ārējo seriālo RS-232 pieslēgvietu, izmantojot PCIe resursdatora saskarni. Aprīkots ar ASIX AX99100 mikroshēmojumu un 256 B FIFO buferi, karte atbalsta datu bitu garumus no 5 līdz 9 un ir saderīga ar Windows 10, 8.1 un 7. Tās kompaktie izmēri (60 × 64 × 16 mm) un iekļautais zema profila kronšteins padara to piemērotu standarta personālajiem datoriem un Mini-PC instalācijām.

Priekšrocības

Šī PCI Express karte piedāvā uzticamu vienu RS-232 pieslēgvietu ar aparatūras līmeņa buferizāciju (256 B FIFO), lai uzlabotu datu apstrādi un samazinātu CPU slodzi. ASIX AX99100 mikroshēmojums nodrošina plašu saderību un stabilu seriālo komunikāciju. Adaptera iekšējais PCIe dizains un piegādātais zema profila kronšteins nodrošina elastīgas montāžas iespējas gan pilna izmēra, gan maza formas faktora sistēmām. Tā atbalsts plašam datu bitu garumu diapazonam (5–9) ļauj to izmantot ar dažādām mantotām un rūpnieciskām ierīcēm.

Piemērots

• Svītrkodu skeneru un POS sistēmu pieslēgšanai
• Savienošanai ar protokolu pārveidotājiem un rūpnieciskiem kontrolieriem
• Infrasarkano staru moduļu un IoT ierīču ar RS-232 pieslēgšanai
• Seriālās pieslēgvietas pievienošanai Mini-PC un kompaktiem darbstaciju datoriem

Galvenās specifikācijas

• Resursdatora saskarne: PCIe
• Izvades saskarne: RS-232 (1 ārējā pieslēgvieta)
• Mikroshēmojums: ASIX AX99100
• FIFO: 256 B
• Atbalstītie datu biti: 5 līdz 9
• Saderība: Windows 10, 8.1, 7
• Izmēri (P × D × A): 60 × 64 × 16 mm
• Produkta krāsa: Zaļa

Lietošana

Uzstādiet DeLOCK 89948 pieejamā PCIe slotā mātesplatē, nostiprinot to ar pilna augstuma vai piegādāto zema profila kronšteinu atbilstoši korpusa prasībām. Pievienojiet ārējo RS-232 ierīci kartes seriālajai pieslēgvietai, izmantojot saderīgu seriālo kabeli. Instalējiet atbilstošos draiverus ASIX AX99100 mikroshēmojumam atbalstītā Windows sistēmā, ja operētājsistēma tos automātiski nenodrošina. Pēc draiveru instalēšanas pārbaudiet seriālās pieslēgvietas iestatījumus (baudu pārraides ātrumu, paritāti, stopbitus, datu bitus) operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajai ierīcei.

Ieteikumi

Stabilai darbībai izmantojiet ekranētus seriālos kabeļus garākiem savienojumiem un konfigurējiet UART iestatījumus atbilstoši pievienotajai ierīcei. Pārliecinieties, ka sistēma ir izslēgta, uzstādot karti, un pārbaudiet, vai nav pieejami jaunākie ASIX draiveri no ražotāja, ja rodas komunikācijas problēmas.
