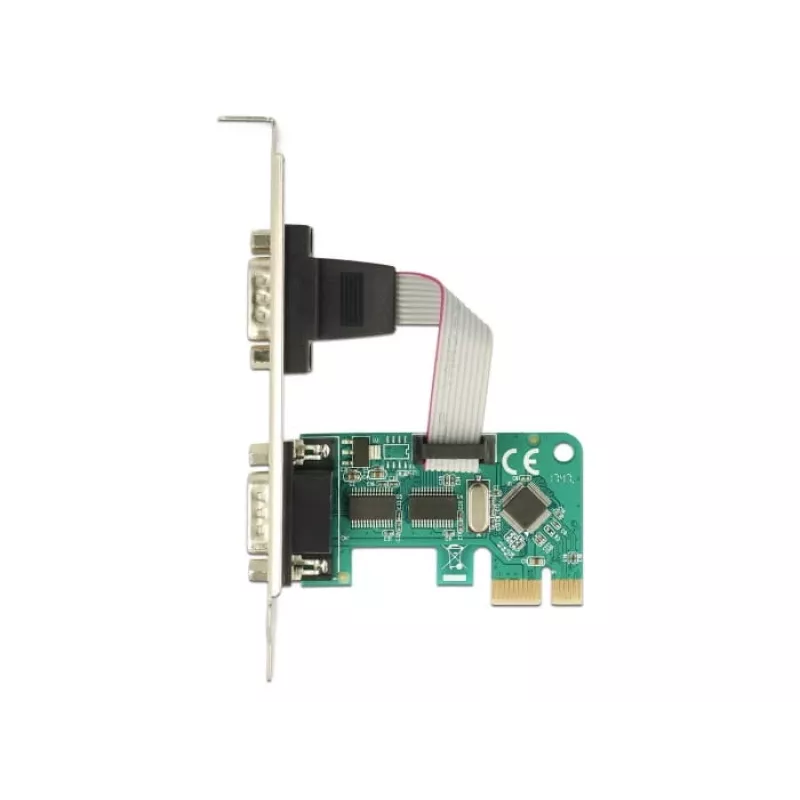

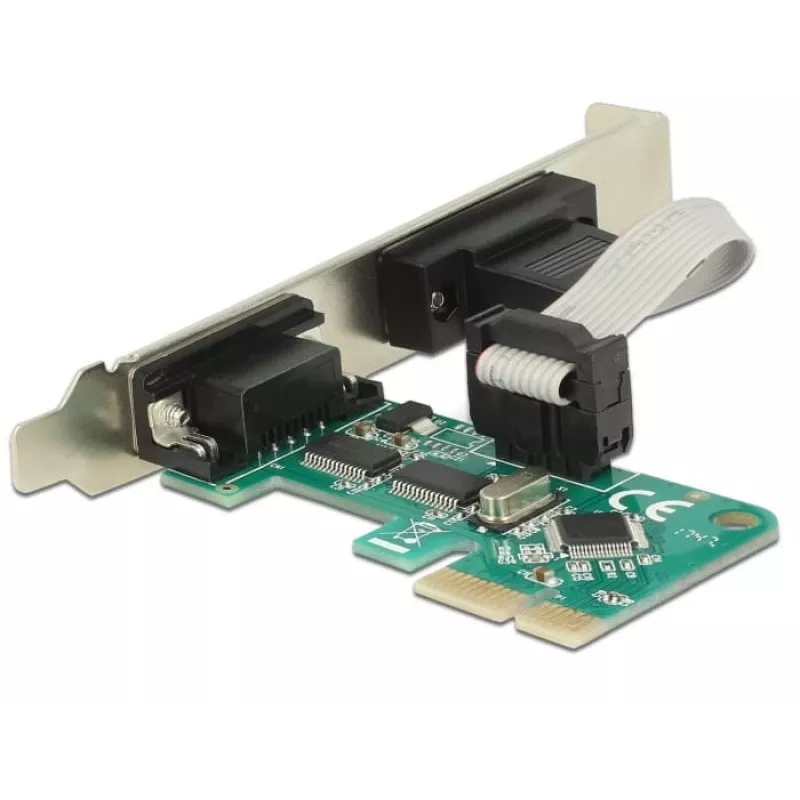

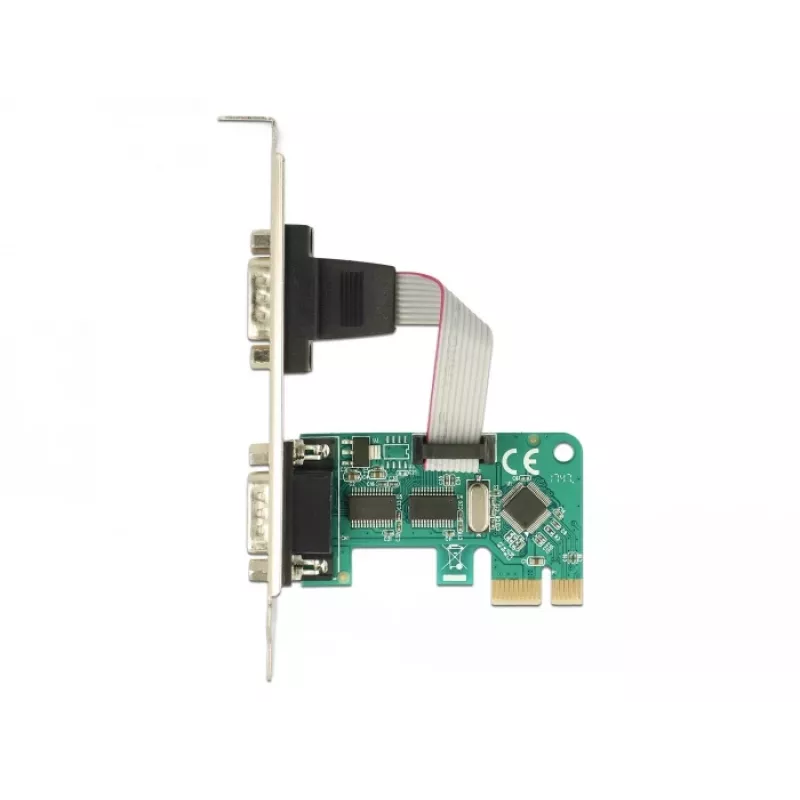

Saskarnes karte DeLOCK 89918

DeLOCK 89918 ir iekšējā PCIe saskarnes karte, kas datoram pievieno divus ārējos RS-232 seriālos portus. Balstoties uz WCH CH382L mikroshēmojuma, karte paplašina seriālās komunikācijas iespējas, lai pieslēgtu skenerus, protokolu pārveidotājus, IoT ierīces un citas RS-232 perifērijas ierīces. Komplektā iekļauts zema profila kronšteins uzstādīšanai Mini-PC.

Priekšrocības

Karte nodrošina divus uzticamus ārējos RS-232 portus, izmantojot PCIe resursdatora saskarni, un atbalsta elastīgus seriālo kadru formātus ar datu bitiem 5, 6, 7 vai 8 un stop bitiem 1 vai 2. Tā ir saderīga ar izplatītākajām Windows versijām (Windows 10, 8.1 un 7), un komplektā ietilpst zema profila kronšteins kompaktām sistēmām.

Piemērota

• Svītrkodu skeneru un mērinstrumentu pieslēgšanai
• Saskarnei ar protokolu pārveidotājiem un rūpnieciskiem kontrolieriem
• Seriālo portu paplašināšanai mantotajām perifērijas ierīcēm galddatoru un Mini-PC sistēmās
• RS-232 IoT ierīču integrēšanai datorā bāzētā sistēmā

Galvenās specifikācijas

• Modelis: DeLOCK 89918
• Resursdatora saskarne: PCIe
• Izvades saskarne: 2 × ārējie RS-232 seriālie porti
• Mikroshēmojums: WCH CH382L
• Datu biti: 5, 6, 7, 8
• Stop biti: 1, 2
• Iekšējā: Jā (komplektā zema profila kronšteins)
• Saderība: Windows 10, Windows 8.1, Windows 7
• MPN: 89918
• EAN: 4043619899180

Kā lietot

Izslēdziet datoru un ievietojiet karti brīvā PCIe slotā uz mātesplates. Nostipriniet karti ar pilna augstuma vai komplektā iekļauto zema profila kronšteinu atkarībā no korpusa formas faktora. Palaidiet sistēmu, instalējiet atbilstošo draiveri WCH CH382L mikroshēmojumam atbalstītajā Windows versijā un pievienojiet ārējās RS-232 ierīces seriālajiem portiem, izmantojot standarta seriālos kabeļus. Konfigurējiet porta parametrus (baudu ātrumu, datu bitus, paritāti, stop bitus) operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajai ierīcei.

Ieteikumi

Stabilai komunikācijai izmantojiet ekranētus seriālos kabeļus un iestatiet vienādus seriālos parametrus gan datorā, gan pievienotajā ierīcē. Instalējiet jaunāko mikroshēmojuma draiveri no ražotāja, lai nodrošinātu vislabāko saderību ar Windows 10, 8.1 un 7.
