DeLOCK PCI Express x1 karte uz 2 seriālajiem RS-422/485 portiem

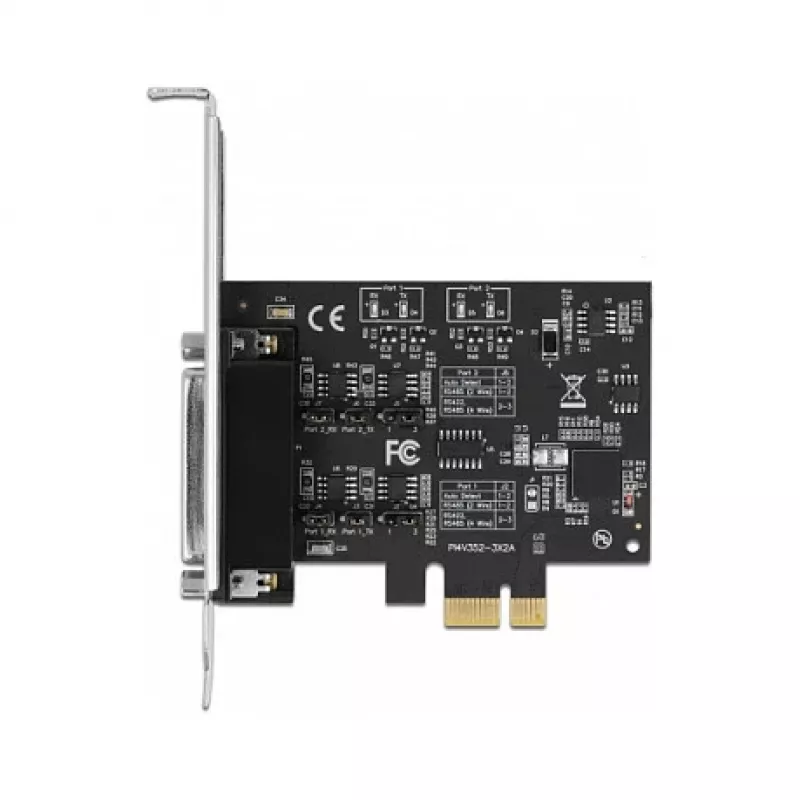

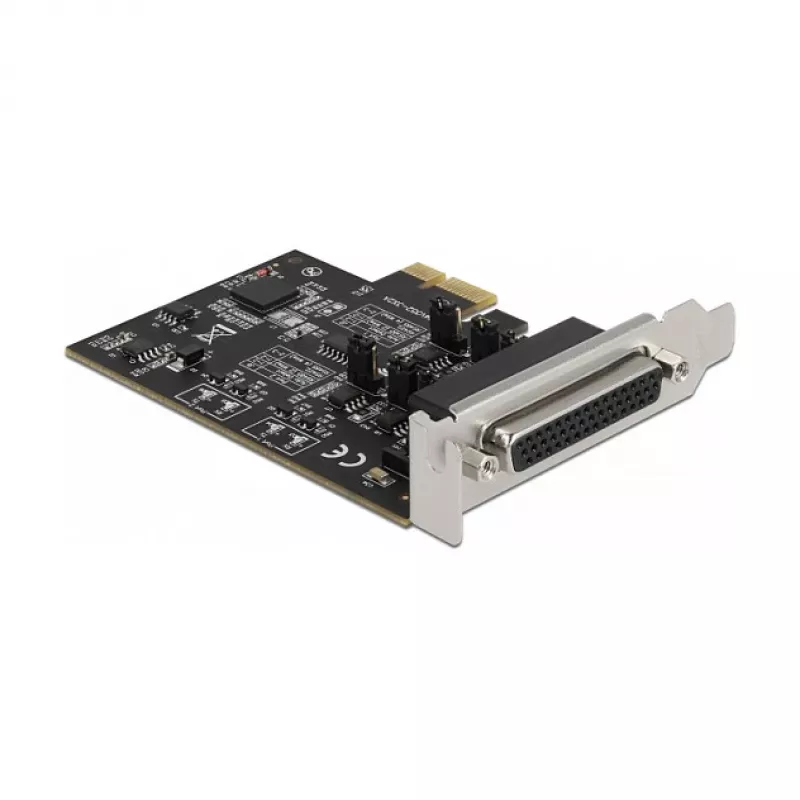

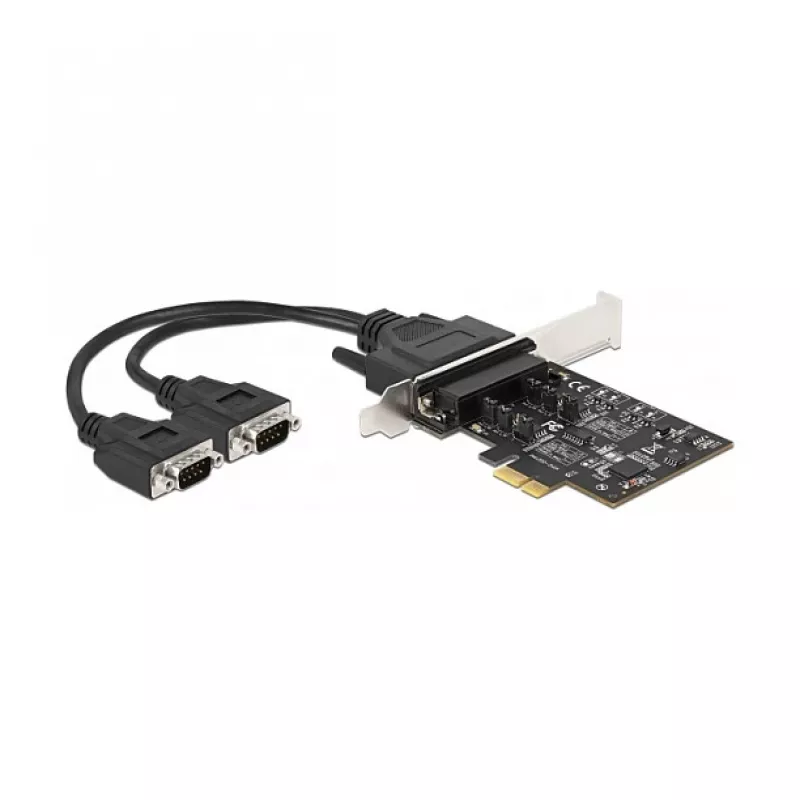

DeLOCK PCI Express x1 karte uz 2 seriālajiem RS-422/485 portiem pievieno divus ārējos seriālos portus (RS-422/RS-485) personālajam datoram. Tā atbalsta PCIe 2.0 saimniekdatora saskarni, 15 kV ESD aizsardzību un 256 B FIFO buferi. Karte tiek piegādāta ar standarta un zema profila kronšteinu, lai to varētu uzstādīt galddatoru vai Mini-PC sistēmās.

Priekšrocības

Adapteris atbalsta gan RS-422, gan RS-485 protokolus ar izvēles 2 un 4 vadu darbību un konfigurējamiem datu un pieturas bitiem. Integrētos terminējošos rezistorus var iespējot, lai samazinātu signālu atstarošanos. Ar džemperiem izvēlamie režīmi ietver automātisko noteikšanu, RS-422, RS-485 4 vadu pilno dupleksu un RS-485 2 vadu pusdupleksu. PCIe x1 saskarne nodrošina savietojamību ar PCIe slotiem, savukārt FIFO un ESD aizsardzība uzlabo sakaru uzticamību rūpnieciskās vidēs.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet karti brīvā PCIe x1 slotā (vai savietojamā PCIe slotā) saimniekdatorā un piestipriniet atbilstošo kronšteinu korpusam. Pievienojiet ārējās RS-422 vai RS-485 ierīces spaiļu savienotājiem. Konfigurējiet nepieciešamo režīmu un terminēšanu, izmantojot iebūvētos džemperus (izvēlieties automātisko noteikšanu, RS-422, RS-485 4 vadu vai RS-485 2 vadu) un iestatiet datu bitus un pieturas bitus atbilstoši perifērijas ierīces specifikācijām.

Ieteikumi

Lai nodrošinātu uzticamus seriālos sakarus, iespējojiet terminējošos rezistorus garu pārvades līniju galos un pārbaudiet vadu savienojumu pareizu 2 vai 4 vadu konfigurāciju. Izmantojiet ekranētus kabeļus un pareizu zemējumu elektriski trokšņainā vai rūpnieciskā vidē. Skatiet ierīču rokasgrāmatas, lai saskaņotu datu un pieturas bitu iestatījumus.
