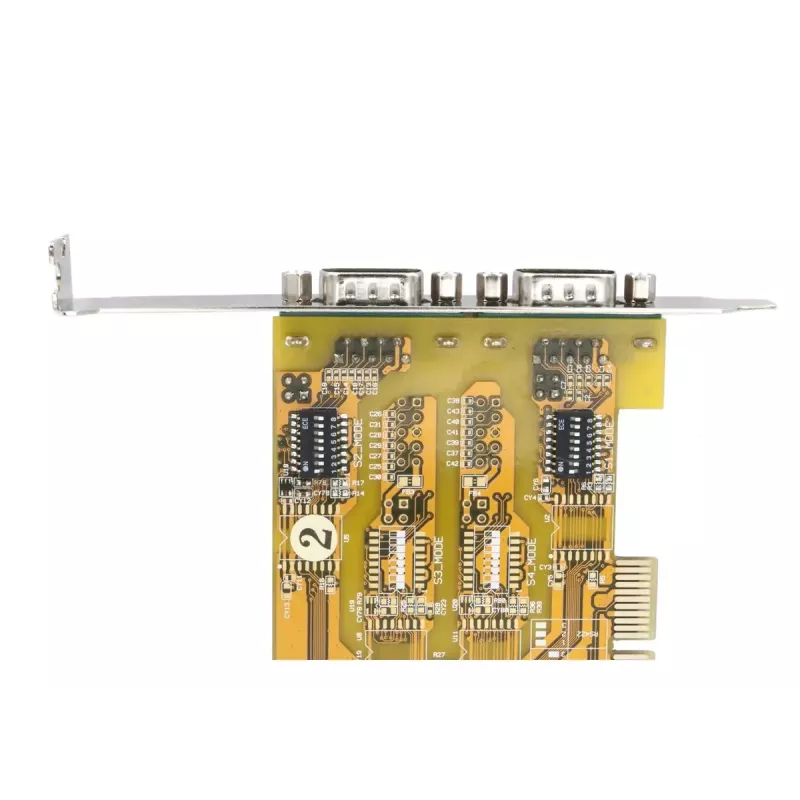

Interfeisa karšu adapteris EXSYS EX-45032

EXSYS EX-45032 PCI I/O karte pievieno divus konfigurējamus augstas veiktspējas seriālos portus datoram, mazai darbstacijai vai serverim, izmantojot PCI vai PCI-X slotu. Katrs ports nodrošina ar UART 16C550 saderīgu darbību, un to var neatkarīgi iestatīt RS-232, RS-422 vai RS-485 režīmā. Karte atbalsta POS barošanu uz 9. kontakta (+5 V vai +12 V, izvēles), ATTATM automātisko RS-485 raidītāja vadību un ir plug-and-play saderīga.

Priekšrocības

Karte nodrošina elastīgu seriālo savienojamību ar diviem portiem, kas atbalsta vairākus standartus (RS-232/422/485) un aparatūras ziņā saderīgus 16C550 UART. Konfigurējama POS barošana uz 9. kontakta vienkāršo integrāciju ar tirdzniecības vietu ierīcēm, savukārt ATTATM Auto RS-485 atbalsts atvieglo pusdupleksās kopnes vadību. Plug-and-play darbība un PCI/PCI-X formas faktors nodrošina vienkāršu uzstādīšanu plašā sistēmu klāstā.

Piemērots

• Rūpnieciskās vadības sistēmām, kurām nepieciešami uzticami seriālie savienojumi
• Tirdzniecības vietu termināļiem un perifērijas ierīcēm
• Mantoto iekārtu savienojamībai serveriem un darbstacijām
• RS-485 vairākpunktu tīkliem un seriālo ierīču tīkliem

Galvenās specifikācijas

• Saskarnes: 2 seriālie porti, izvēles RS-232 / RS-422 / RS-485
• UART: 16C550 saderīgs
• FIFO buferis: 16 baiti
• Datu biti: 7 vai 8
• Stop biti: 1, 1,5 vai 2
• POS barošana: +5 V / +12 V izvēles uz 9. kontakta
• Kopne: PCI / PCI-X
• Automātiskā vadība: ATTATM Auto RS-485 raidītāja atbalsts
• MPN: EX-45032, EAN: 4718359450327

Lietošana

Uzstādiet EXSYS EX-45032 brīvā PCI vai PCI-X slotā resursdatora sistēmā, nostipriniet karti un pievienojiet seriālos kabeļus DB9 savienotājiem. Konfigurējiet katru portu vajadzīgajam standartam (RS-232, RS-422 vai RS-485) un iestatiet POS barošanu uz 9. kontakta, ja nepieciešama ārējās ierīces barošana. Ja nepieciešams, instalējiet sistēmas vai pārdevēja nodrošinātos draiverus; karte atbalsta plug-and-play atpazīšanu saderīgās operētājsistēmās. RS-485 darbībai pārliecinieties, ka terminēšana un nobīde atbilst jūsu kopnes topoloģijai, un iespējojiet ATTATM Auto RS-485, ja vēlaties automātisku raidītāja vadību.

Ieteikumi

Izmantojiet ekranētus seriālos kabeļus un pareizus zemējuma savienojumus rūpnieciskā vidē, lai samazinātu trokšņus. RS-485 tīkliem ievērojiet ieteicamo terminēšanas un nobīdes rezistoru izvietojumu un izvairieties no zvaigznes topoloģijām, lai nodrošinātu uzticamu vairākpunktu komunikāciju.
