Interfeisa karte EXSYS EX-44342 iekšējā, seriālā

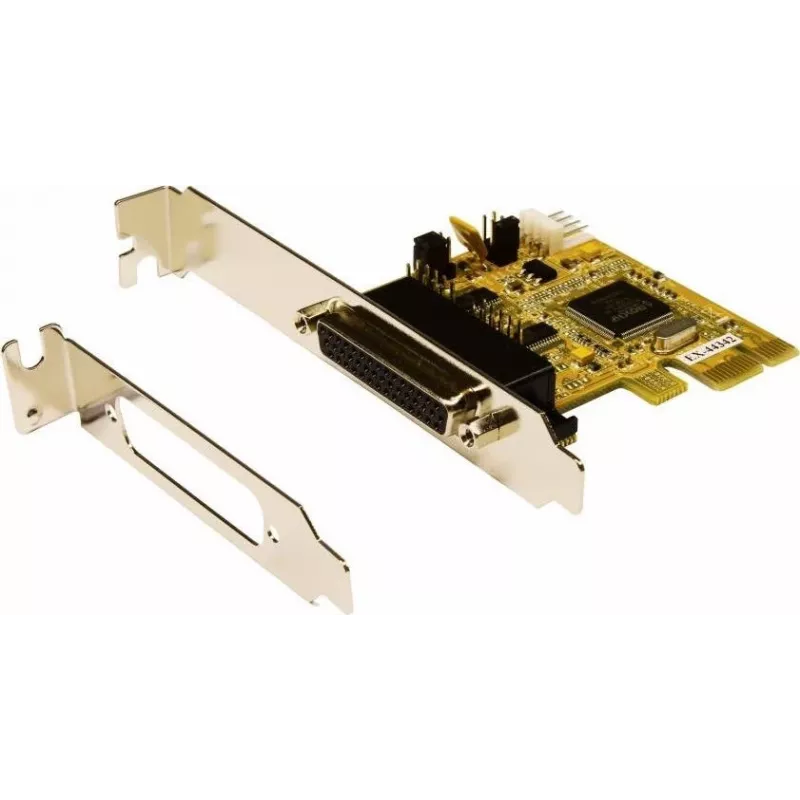

EXSYS EX-44342 iekšējā seriālā interfeisa karte nodrošina divus augstas veiktspējas RS-232 seriālos portus, izmantojot 16C550 tipa UART, un savienojas ar resursdatora sistēmu, izmantojot PCI-Express (PCIe) slotu. Paredzēta personālajiem datoriem, plānajiem klientiem un serveriem, kompaktā karte (66 mm × 65 mm) ļauj uzticami paplašināt COM portus un atbalsta standarta seriālos iestatījumus, tostarp 5/6/7/8 datu bitus un 1/1,5/2 stopbitus. Karte ir saderīga ar PCI-Express Plug-and-Play un novērš manuālu IRQ vai I/O adrešu konfigurēšanu. Tā nodrošina arī +5 V un +12 V spriegumu uz vīrišķā savienotāja 9. kontakta, lai darbinātu POS sistēmas.

Priekšrocības

EX-44342 piedāvā tūlītēju COM portu paplašināšanu, izmantojot PCIe, ar automātisku Plug-and-Play noteikšanu, divus neatkarīgus RS-232 portus ar 16C550 saderīgiem UART plašai mantoto ierīču saderībai, un kompaktu formas faktoru, kas piemērots standarta un maziem korpusiem, ja tiek izmantots komplektā iekļautais Low Profile kronšteins. 9. kontakta strāvas padeve atbalsta POS perifērijas ierīces bez atsevišķas barošanas vadiem.

Piemērots

• Mantoto seriālo ierīču, piemēram, svītrkodu skeneru, čeku printeru un modemu, pievienošanai
• POS sistēmām, kurām nepieciešami seriālie porti ar 9. kontakta strāvas padevi
• Industriāliem vai iegultajiem datoriem, plānajiem klientiem un serveriem, kam nepieciešami papildu COM porti

Galvenās specifikācijas

• Modelis: EXSYS EX-44342
• Saskarne: PCI-Express (PCIe) resursdatora saskarne
• Porti: 2 × RS-232 seriālie porti (saderīgi ar 16C550 tipa UART)
• Seriālie iestatījumi: datu biti 5/6/7/8; stopbiti 1/1,5/2
• Strāva uz savienotāja: +5 V un +12 V pieejami uz 9. kontakta (POS atbalsts)
• Formas faktors: iekšējā karte, izmēri 66 mm (P) × 65 mm (D)
• Plug-and-Play: saderīga ar PCI-Express Plug-and-Play

Lietošana

Uzstādiet EX-44342 brīvā PCIe slotā uz resursdatora mātesplates, nostipriniet kronšteinu un pievienojiet seriālās ierīces vīrišķajiem RS-232 savienotājiem. Operētājsistēmai karte jāatpazīst automātiski, izmantojot PCIe Plug-and-Play; instalējiet draiverus, ja to pieprasa jūsu OS. Ja izmantojat POS perifērijas ierīces, kas saņem strāvu no 9. kontakta, pārliecinieties, ka pievienotā ierīce pieņem strāvu uz šī kontakta un nepārsniedz nodrošināto spriegumu.

Ieteikumi

Izmantojiet komplektā iekļauto Low Profile kronšteinu maziem datoru korpusiem un pārbaudiet draiveru saderību ar savu operētājsistēmu. Ierīcēm, kurām nepieciešams barots RS-232, pirms pievienošanas 9. kontakdam pārbaudiet strāvas prasības, lai izvairītos no bojājumiem.
