Interfeisa karte EXSYS EX-44062

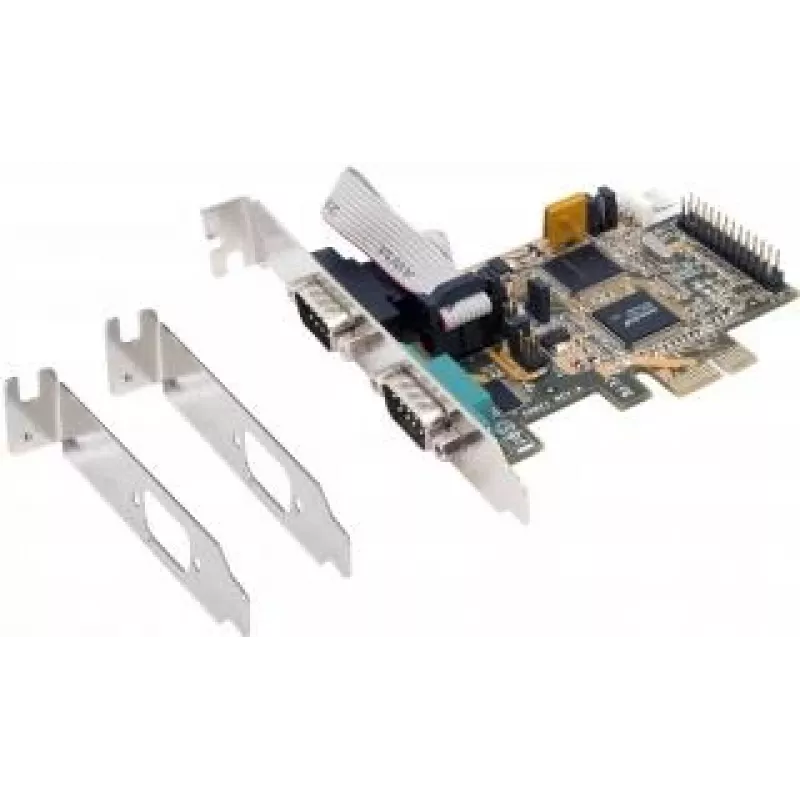

EXSYS EX-44062 PCI-Express I/O adapteris pievieno divus RS-232 seriālos portus personālajam datoram, plānajam klientam vai serverim, izmantojot PCI-Express kopni. Karte ir veidota, izmantojot 16C1050 tipa UART saderīgus kontrollerus ar iebūvētu FIFO buferizāciju, tā atbalsta standarta seriālo signālu līnijas un nodrošina izvēles +5 V vai +12 V spriegumu uz 9. kontakta POS ierīcēm. Zema profila konstrukcijā ir iekļauti divi zema profila kronšteini maziem datoru korpusiem, un tā ir pilnībā PCIe Plug-and-Play saderīga, lai izvairītos no manuālas IRQ vai I/O adrešu konfigurēšanas.

Priekšrocības

Adapteris atbalsta divus augstas veiktspējas RS-232 portus ar 16C1050 FIFO buferizāciju (256 baiti) un aparatūras vai programmatūras plūsmas vadību (RTS/CTS un XON/XOFF). Tas atbilst PCIe 1.0a–3.0 standartam un nodrošina BIOS pārvaldītu IRQ koplietošanu, novēršot IRQ un I/O adrešu konfliktus. Karte piedāvā ESD aizsardzību uz RS-232 līnijām un izturīgu, melnu nerūsējošā tērauda zema profila formas faktoru, kas piemērots kompaktām sistēmām.

Piemērots

• Mantoto ierīču savienojamībai (modemi, rūpnieciskie kontrolleri)
• Pārdošanas punktu sistēmām, kurām nepieciešama strāva uz 9. kontakta
• Serveriem vai plānajiem klientiem, kuriem nepieciešami papildu COM porti
• Iegultiem vai rūpnieciskiem personālajiem datoriem ar ierobežotu vietu (zema profila korpusi)

Galvenās specifikācijas

• Saskarne: 2 × RS-232 (V.24), FIFO buferis 16C1050, 256 baiti
• Mikroshēmojums: SystemBase SB16C1052PCI
• PCIe: Pilnībā saderīgs ar PCIe 1.0a līdz 3.0
• Datu biti: 5, 6, 7, 8
• Stop biti: 1, 1,5, 2
• Paritāte: nav, pāra, nepāra, atstarpe, marķieris
• Signāli: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Plūsmas vadība: RTS/CTS un XON/XOFF
• ESD aizsardzība: ±15 kV (IEC1000-4-2) uz RS-232 I/O
• POS barošana: +5 V vai +12 V pieejams uz 9. kontakta vīrišķajā savienotājā
• Formas faktors: Zema profila PCB; iekļauti divi zema profila kronšteini
• Izmēri: aptuveni 88 mm × 66 mm

Lietošana

Ievietojiet EX-44062 pieejamā PCI-Express x1 (vai lielākā) slotā uz mātesplates, nostipriniet jūsu korpusam atbilstošo zema profila kronšteinu un ieslēdziet sistēmu. Karte ir PCIe Plug-and-Play saderīga, tāpēc operētājsistēmai vajadzētu automātiski noteikt un piešķirt resursus; ja nepieciešams, izmantojiet sistēmas BIOS, lai pārvaldītu IRQ iestatījumus. Pievienojiet seriālās ierīces DB9 vīrišķajiem savienotājiem un konfigurējiet porta parametrus (pārraides ātrumu, datu bitus, stop bitus, paritāti un plūsmas vadību) savā operētājsistēmā vai lietojumprogrammā.

Ieteikumi

POS lietojumprogrammām, kurām nepieciešama strāva no 9. kontakta, pārbaudiet, vai pievienotā ierīce atbalsta +5 V vai +12 V uz šī kontakta, un pārliecinieties, ka kabeļi un savienotāji ir piemēroti seriālajai barošanai. Izmantojiet aparatūras plūsmas vadību uzticamai augstas caurlaidības seriālajai komunikācijai un ievērojiet ESD aizsardzības praksi, pievienojot vai atvienojot ierīces.
