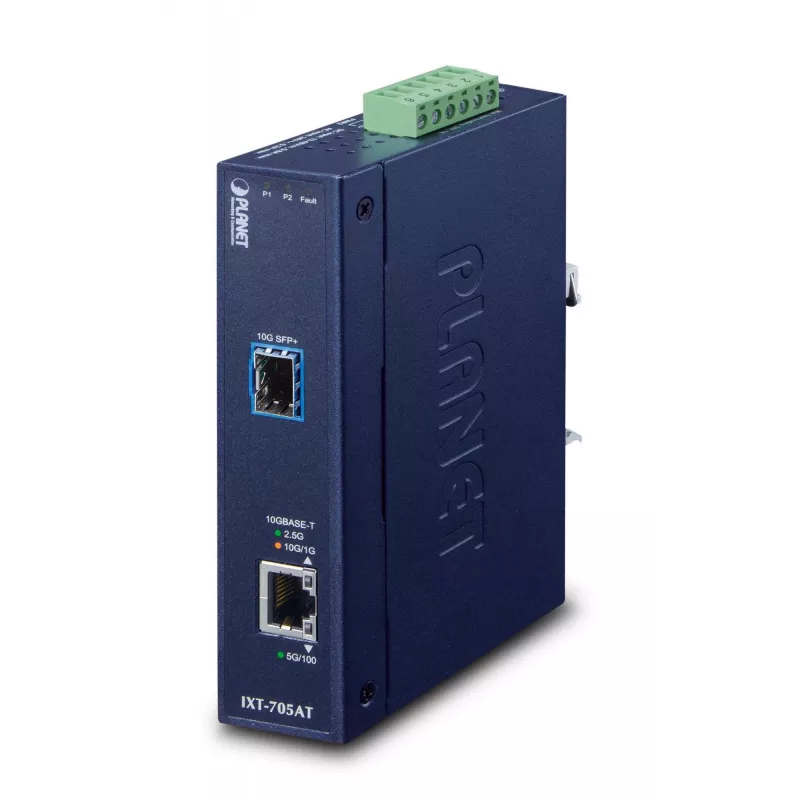

Tīkla multivides pārveidotājs PLANET IXT-705AT

PLANET IXT-705AT ir kompakts industriālas klases 10G Ethernet multivides pārveidotājs, kas paredzēts 10 Gigabit Ethernet tīklu paplašināšanai skarbos apstākļos. Tam ir viens vairāku ātrumu RJ45 vara ports (100 Mb/s līdz 10 Gb/s) un viena 10GBASE-X SFP+ optiskās šķiedras saskarne IP30 metāla korpusā ar liekiem barošanas avotiem. Ierīce nodrošina nebloķējošu vadu ātruma veiktspēju, 20 Gb/s iekšējo komutācijas matricu un atbalstu 16K jumbo kadriem, padarot to piemērotu maģistrālajiem savienojumiem, datu centru augšupsaitēm un liela attāluma optiskās šķiedras savienojumiem plašā temperatūras diapazonā no -40 līdz 75 °C.

Priekšrocības

IXT-705AT nodrošina uzticamu 10 Gb/s caurlaides spēju bez pakešu zudumiem, elastīgu pārveidi no vara uz optisko šķiedru, izmantojot nomaināmu SFP+ slotu, un paplašinātu sasniedzamību, lietojot daudzmodu vai vienmoda raiduztvērējus. Tā izturīgais IP30 metāla korpuss, DIN sliedes vai sienas montāžas iespējas un plašais darba temperatūras diapazons ļauj to izmantot prasīgos rūpnieciskos un transporta apstākļos. Liekas līdzstrāvas barošanas ieejas ar plašu sprieguma atbalstu, kā arī iebūvētā ESD un pārsprieguma aizsardzība palielina sistēmas pieejamību un aizsargā tīkla aprīkojumu.

Piemērots

• 10 Gigabit maģistrāles paplašināšanai starp varu un optisko šķiedru
• Datu centru augšupsaitēm un uzņēmumu maģistrālajiem savienojumiem
• Rūpnieciskās automatizācijas tīkliem un rūpnīcas grīdas savienojamībai
• Transporta sistēmām, ceļmalas skapjiem un novērošanas tīkliem

Galvenās specifikācijas

• Modelis: PLANET IXT-705AT
• Porti: 1 × vairāku ātrumu RJ45 (100 Mb/s, 1/2,5/5/10 Gb/s), 1 × SFP+ (10GBASE-X)
• Iekšējā komutācijas matrica: 20 Gb/s
• Jumbo kadrs: līdz 16K baitiem
• Optiskās šķiedras saderība: 10GBASE-SR / 10GBASE-LR (SFP+ raiduztvērēji, nav iekļauti)
• Darba temperatūra: -40 līdz 75 °C
• Barošanas ieeja: divi līdzstrāvas savienotāji; atbalstītais diapazons 12–48 V līdzstrāva vai 24 V maiņstrāva
• ESD/pārsprieguma aizsardzība: kontakta ±6 kV / gaisa ±8 kV; pārsprieguma noturība ±4 kV
• Korpuss: IP30 metāla korpuss; montējams uz DIN sliedes vai sienas
• Maks. datu caurlaides spēja: 20 000 Mb/s

Lietošana

Uzstādiet IXT-705AT uz DIN sliedes vai piestipriniet pie sienas piemērotā korpusā. Ievietojiet saderīgu SFP+ raiduztvērēju SFP+ slotā un pievienojiet optiskās šķiedras kabeli attālajam optiskajam savienojumam. Pievienojiet vara puses ierīci RJ45 portam, izmantojot atbilstošu Ethernet kabeli (ieteicams Cat6a/Cat7 10GBASE-T). Pievienojiet barošanu caur līdzstrāvas barošanas ieejām (ja nepieciešams, izmantojiet liekus barošanas avotus) un pārbaudiet statusa gaismas diodes attiecībā uz savienojumu, barošanu un trauksmēm. Konfigurējiet pievienoto tīkla aprīkojumu pēc vajadzības; multivides pārveidotājs darbojas vadu ātrumā un tam nav nepieciešama papildu konfigurācija.

Ieteikumi

Lai nodrošinātu uzticamus 10 Gb/s vara-optikas savienojumus, izmantojiet sertificētus 10G SFP+ raiduztvērējus un kvalitatīvu optiskās šķiedras kabeli, kas piemērots vajadzīgajam attālumam (daudzmodu līdz ~300 m, vienmodu garākiem posmiem). Ievērojiet pareizu pārsprieguma un zemējuma praksi rūpnieciskās vai āra instalācijās un izmantojiet lieku barošanu, lai maksimāli palielinātu darbspējas laiku.
