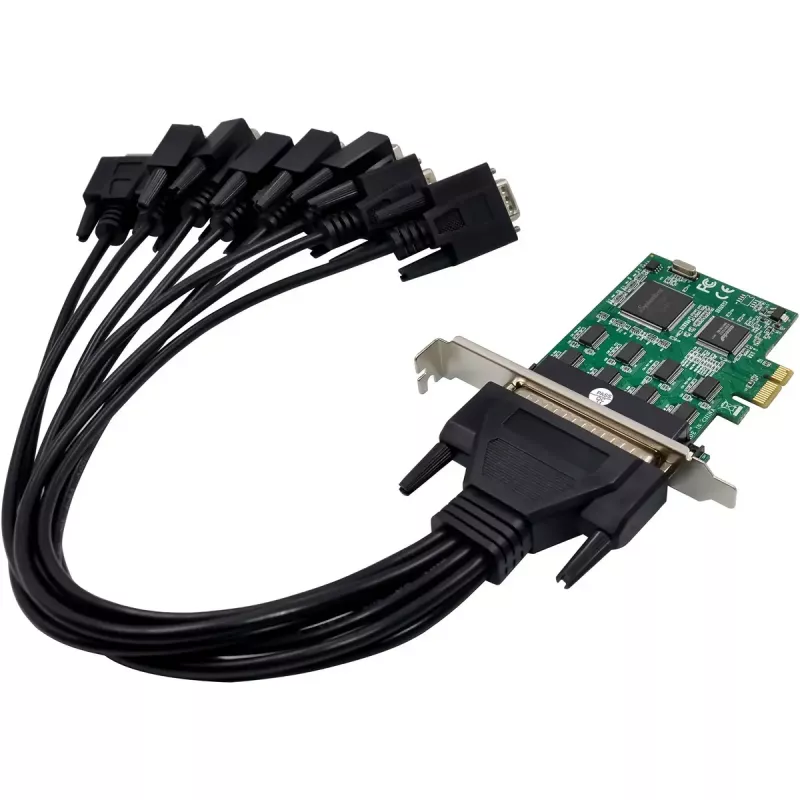

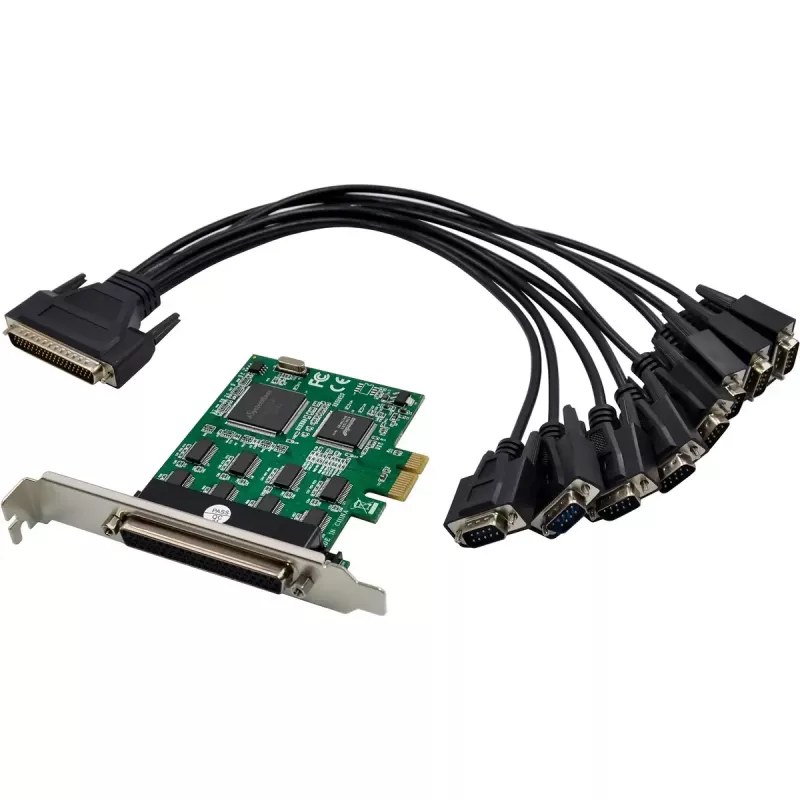

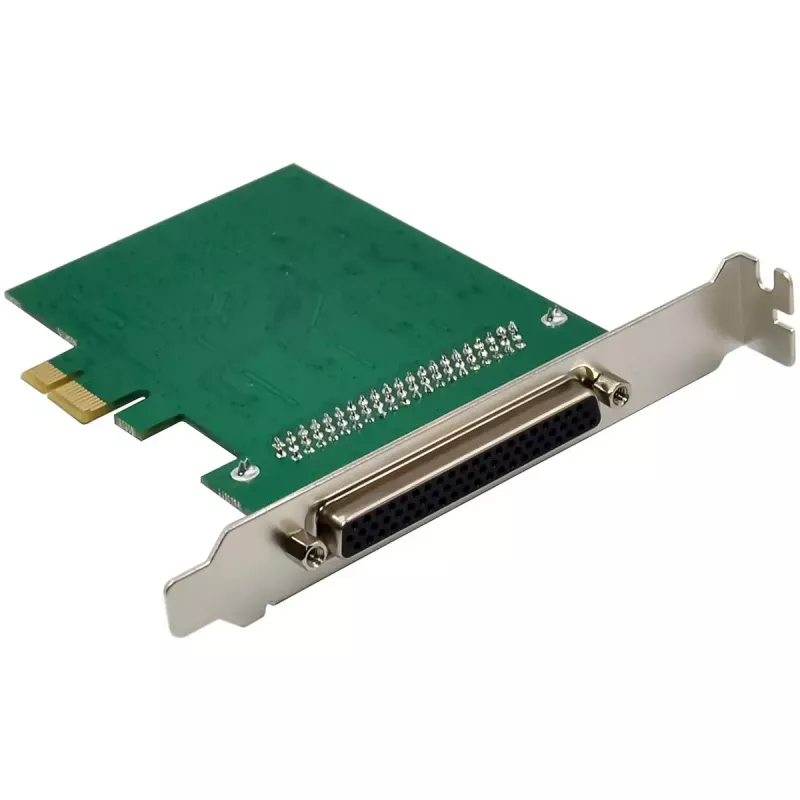

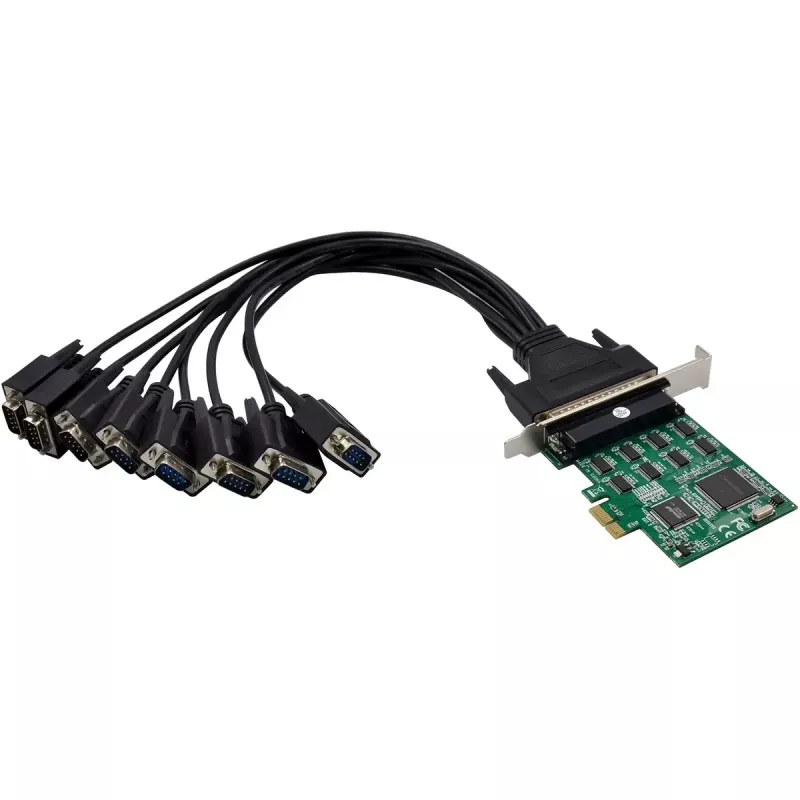

InLine 76660Z 8 portu RS-232 PCIe seriālā karte

Paplašināta savienojamība seriālajām ierīcēm:Astoņi neatkarīgi RS-232 porti nodrošina paralēlu darbību plašam gala ierīču klāstam ar D-Sub 9 savienotājiem.
Uzticama datu pārraide:256 baitu FIFO nosūtīšanas un saņemšanas buferi katram portam garantē stabilu komunikāciju pat pie lielām slodzēm.
Daudzpusīga un savietojama:Atbalsta plašu operētājsistēmu klāstu no Windows 98 līdz Windows Server 2008, kā arī Linux no kodola 2.6.14.
Industriāla līmeņa elastība:Aparatūras un programmatūras plūsmas kontrole, IRQ koplietošana un vairāku karšu darbība ļauj izmantot sarežģītās sistēmās.
Viegla integrācija, izmantojot PCIe x1:Modernais PCI Express 1.1 interfeiss ir savietojams ar pašreizējām datoru arhitektūrām un industriālajiem iestatījumiem.

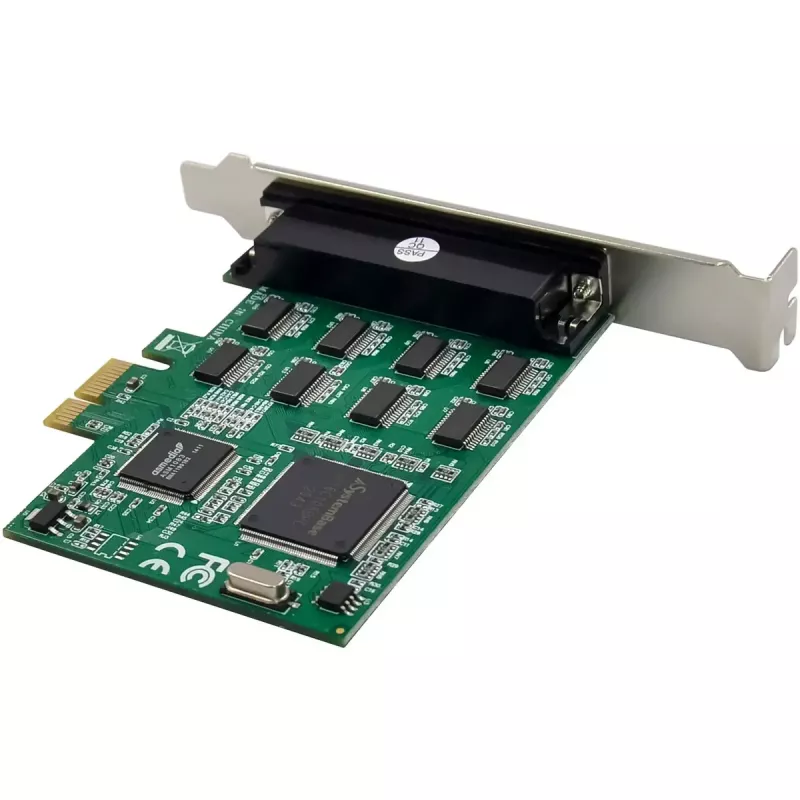

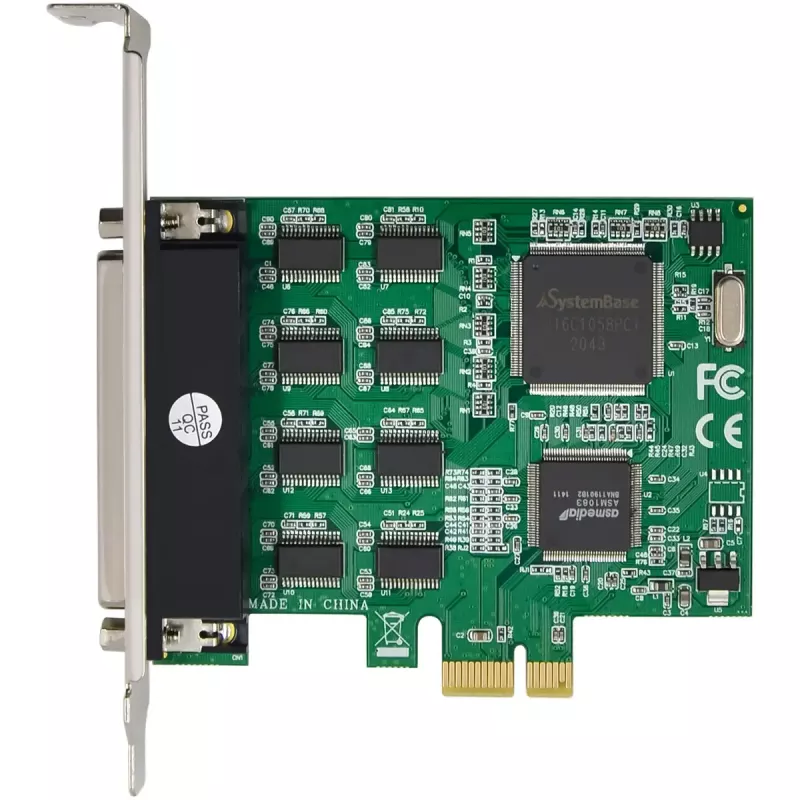

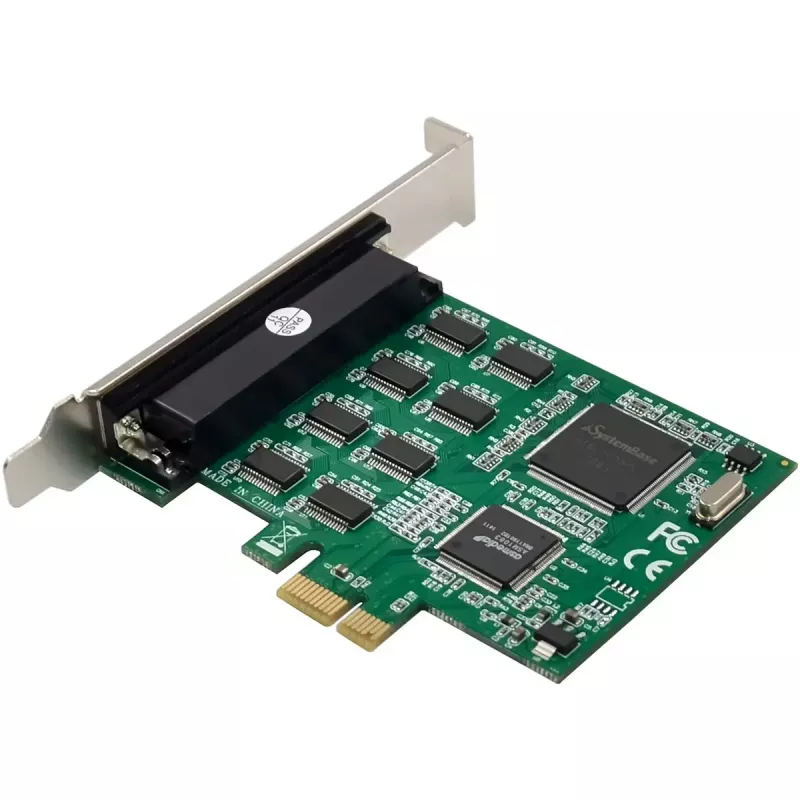

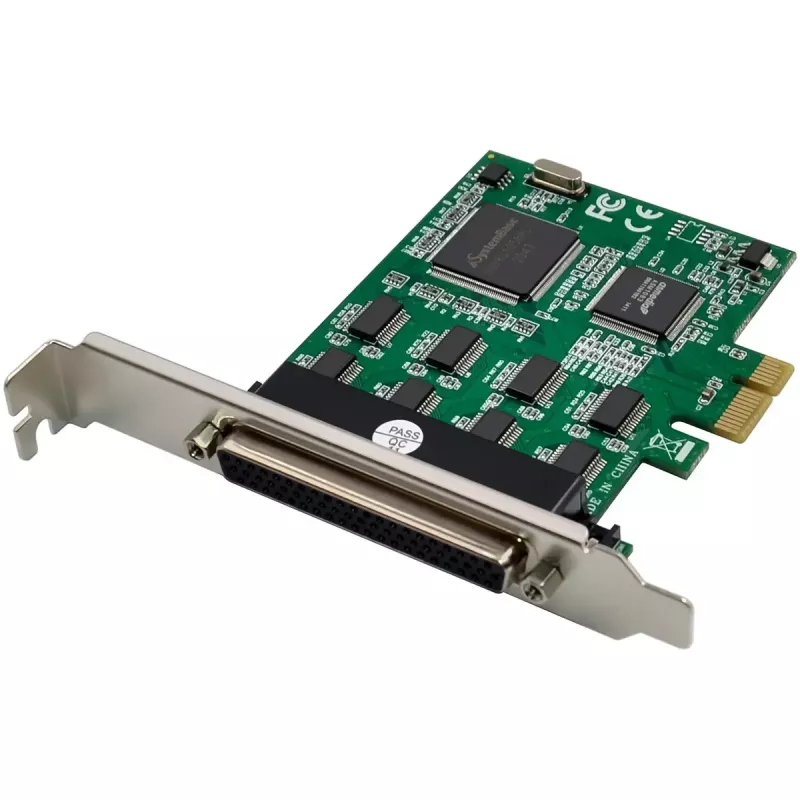

InLine® PCIe x1 8 portu RS-232 interfeisa karte ir ideāls risinājums sistēmu paplašināšanai ar seriālajiem interfeisiem. Aprīkota ar SB16C1058 kontrolieri, tā piedāvā astoņus neatkarīgus D-Sub 9 portus, lai vienlaikus pieslēgtu vairākas ierīces. Katram portam ir savs 256 baitu FIFO buferis nosūtīšanai un saņemšanai, kas nodrošina uzticamu komunikāciju pat pie lielām datu slodzēm.
PCIe x1 savienojums atbilst PCI Express 1.1 standartam un ir atpakaļsavietojams ar PCIe 2.0 un jaunākām versijām. Tas padara karti universāli lietojamu mūsdienu personālajos datoros, industriālajos datoros un iegultajās sistēmās. Tā atbalsta dažādus datu un stopbitu iestatījumus, paritātes pārbaudi un aparatūras un programmatūras plūsmas kontroli. Funkcijas, piemēram, IRQ koplietošana un vairāku karšu darbība, padara karti īpaši elastīgu sarežģītās IT vidēs.
Pateicoties plašajam draiveru atbalstam Windows un Linux sistēmām un izturīgajai konstrukcijai, karte ir piemērota daudziem profesionāliem lietojumiem – no POS sistēmām un industriālajām vadības ierīcēm līdz laboratoriju vidēm. Tā ir gatava tūlītējai lietošanai un tiek piegādāta ar draiveru CD un instrukcijām.

PCIe standarts: PCIe v1.1 x1 līnija (savietojams ar PCIe 2.0 un jaunākām versijām)
Interfeisi: 8× RS-232, D-Sub 9 savienotājs (vīrišķais)
Chipset: SB16C1058
Bodu pārraides ātrumi: līdz 230,4 kb/s (maksimālais pārraides ātrums uz vienu portu)
FIFO buferis: 256 baiti nosūtīšanai / 256 baiti saņemšanai katram portam (stabila pārraide)
Datu biti: 5, 6, 7 vai 8 biti (lietotāja datu biti vienam simbolam)
Stopbiti: 1, 1,5 vai 2 (simbola beigu iezīme)
Paritāte: Nav, pāra, nepāra (kļūdu noteikšana, izmantojot kontroles bitu)
Plūsmas kontrole: Aparatūras (RTS/CTS) un programmatūras (XON/XOFF)
IRQ koplietošana: atbalstīta
Vairāku karšu darbība: atbalstīta
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90%, bez kondensācijas
Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
Linux kodols 2.6.14 vai jaunāks
1x InLine PCIe x1 8 portu RS-232 interfeisa karte (ar uzstādītu slotu kronšteinu)
1x draiveru CD
1x lietotāja rokasgrāmata vācu/angļu valodā

InLine 76660Z. Resursdatora interfeiss: PCIe, Izvades interfeiss: RS-232, Resursdatora interfeisa dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Chipset: SB16C1058, Bodu pārraides ātrums: 230,4 Kbit/s, FIFO (First In, First Out): 256 B. Atbalstītās Windows operētājsistēmas: Windows 2000, Windows 7, Windows 98, Windows ME, Windows Vista, Windows XP, Atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Atbalstītās serveru operētājsistēmas: Windows Server 2003, Windows Server 2008. Platums: 105 mm, Dziļums: 105 mm, Augstums: 19 mm

Lietošanas instrukcija

Ievietojiet karti pieejamā PCIe x1 slotā (vai savietojamā slotā) resursdatora sistēmā, nostipriniet slota kronšteinu un pievienojiet seriālās ierīces D-Sub 9 portiem. Palaidiet sistēmu un instalējiet komplektā iekļautos draiverus vai atbilstošos draiverus jūsu operētājsistēmai. Konfigurējiet seriālā porta parametrus (bodu pārraides ātrumu, datu bitus, stopbitus, paritāti un plūsmas kontroli) resursdatora programmatūrā vai ierīču pārvaldniekā, lai tie atbilstu pievienotajām ierīcēm.

Ieteikumi

Stabilai ilgtermiņa darbībai nodrošiniet pietiekamu dzesēšanu un nepakļaujiet karti temperatūrai ārpus norādītā darba diapazona. Ja iespējams, izmantojiet ekranētus seriālos kabeļus un konfigurējiet aparatūras plūsmas kontroli lietojumiem ar augstu caurlaidspēju vai latentuma jutīgumu.
