InLine 76660X Iekšējais seriālais adapteris M.2 vīrišķais 4 Gbit/s

Kompakts M.2 uz 2x RS-232 pārveidotājs seriālajiem lietojumiem
PCIe 2.0 interfeiss (5 GT/s) uzticamai un ātrai datu pārraidei
Integrēts ASIX AX99100 kontrolieris ar atbalstu 16C950 UART saderībai
Divi DB9-9 kontaktu seriālie porti rūpnieciskajiem un seriālās komunikācijas lietojumiem
LED indikators uz plates darbības aktivitātes attēlošanai
Nav nepieciešams papildu draiveris

InLine® interfeisa karte M.2 uz 2x seriālo 9 kontaktu savienotāju piedāvā kompaktu un jaudīgu risinājumu sistēmas paplašināšanai ar diviem seriālajiem RS-232 DB9 interfeisiem. Adapteris izmanto PCIe 2.0 interfeisu (5 GT/s) un integrē ASIX AX99100 kontrolieri, kas ir saderīgs ar 16C950 UART, lai nodrošinātu uzticamu un elastīgu seriālo komunikāciju.
Ar maksimālo pārraides ātrumu līdz 1 Mb/s, karte ir ideāli piemērota rūpnieciskiem lietojumiem, iebūvētām sistēmām un seriālajām vadības ierīcēm. Automātiska joslas konfigurācijas noteikšana nodrošina nevainojamu sistēmas integrāciju.
Strāvas padeve tiek nodrošināta tieši caur M.2 slotu (3,3 V), tāpēc nav nepieciešams papildu strāvas savienojums. Komplektā ietilpst divi zema profila slotu kronšteini elastīgai kartes izmantošanai dažādos korpusos.
Tehniskie dati:

Kopnes tips un PCIe: M.2 PCIe beigu punkta kontrolieris (viena josla, PCIe 2.0 5 GT/s)
Savienojums – interfeisi:
1 x 59 kontaktu M.2 slots (B+M atslēga)
2 x seriālais RS-232 DB9 savienotājs (9 kontakti)

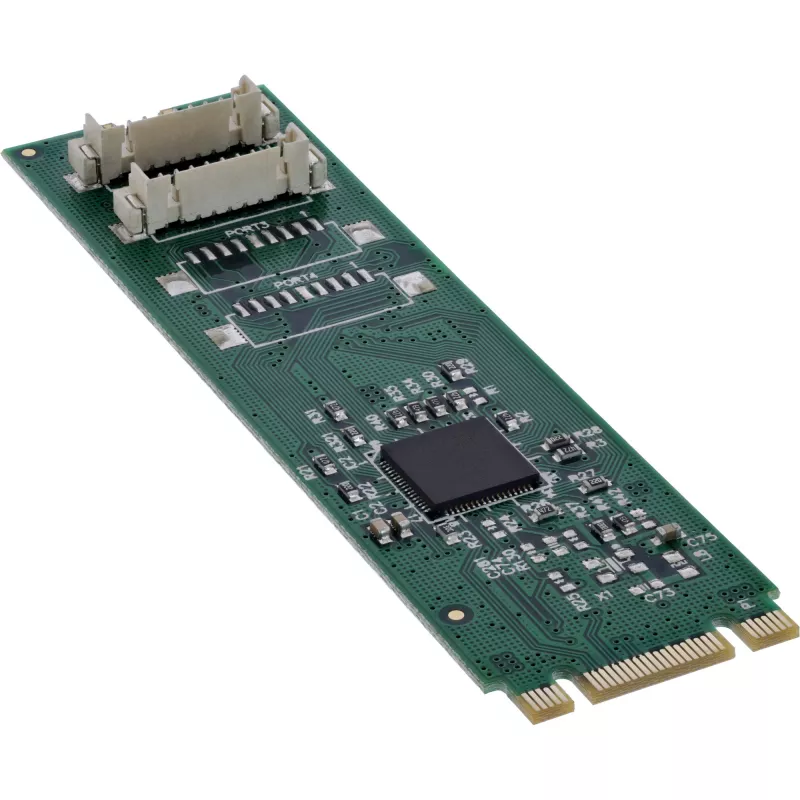

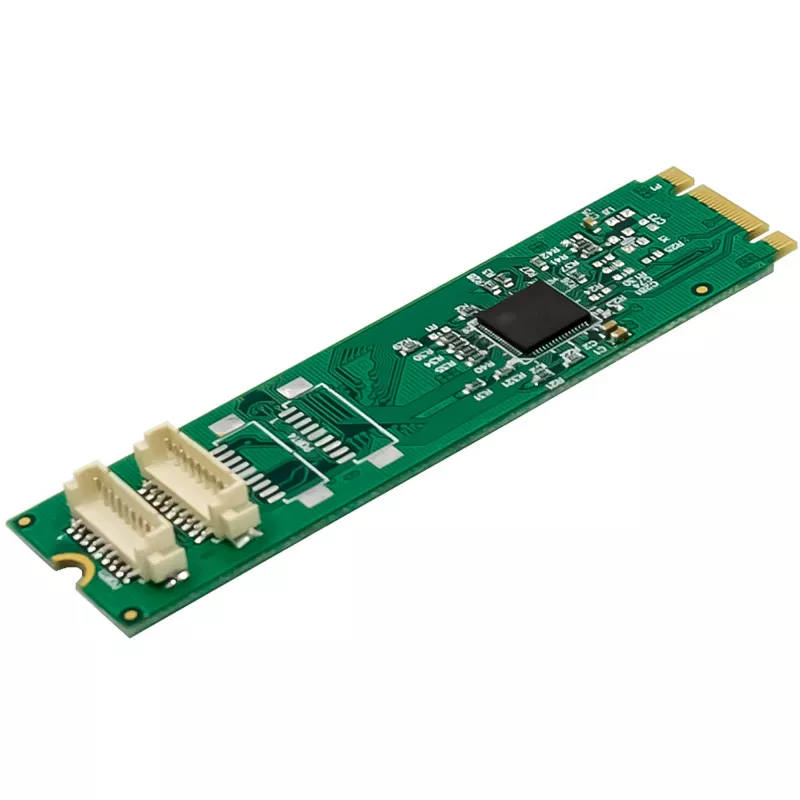

Kontrolieris/mikroshēma: ASIX AX99100
Seriālie interfeisi:
Maksimālais pārraides ātrums: līdz 1 Mb/s
Datu biti: 5, 6, 7, 8, 9 biti
Plūsmas kontrole: Nav, Xon/Xoff, RTS/CTS
Paritāte: pāra, nepāra, nav, atzīmēta, tukša
FIFO buferis: 256 baiti

Darba temperatūra: -40 °C līdz +85 °C
Izmēri: 22 mm x 80 mm (M.2 plate)

Iespējas:

Automātiska joslas konfigurācijas noteikšana startēšanas laikā
LED indikators uz plates lasīšanas/rakstīšanas aktivitātes attēlošanai
Strāvas padeve caur M.2 slotu (3,3 V)
Atbalsts attālinātai aktivizēšanai, enerģijas pārvaldībai un DMA
Nav nepieciešams papildu draiveris

Sistēmas prasības:Aparatūra:

Dators ar brīvu M.2 slotu (B+M atslēga, kas atbalsta PCIe)
Mātesplate ar PCI Express 2.0 vai jaunāku

Operētājsistēmu atbalsts:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: no kodola 2.6.31

Piegādes komplekts:

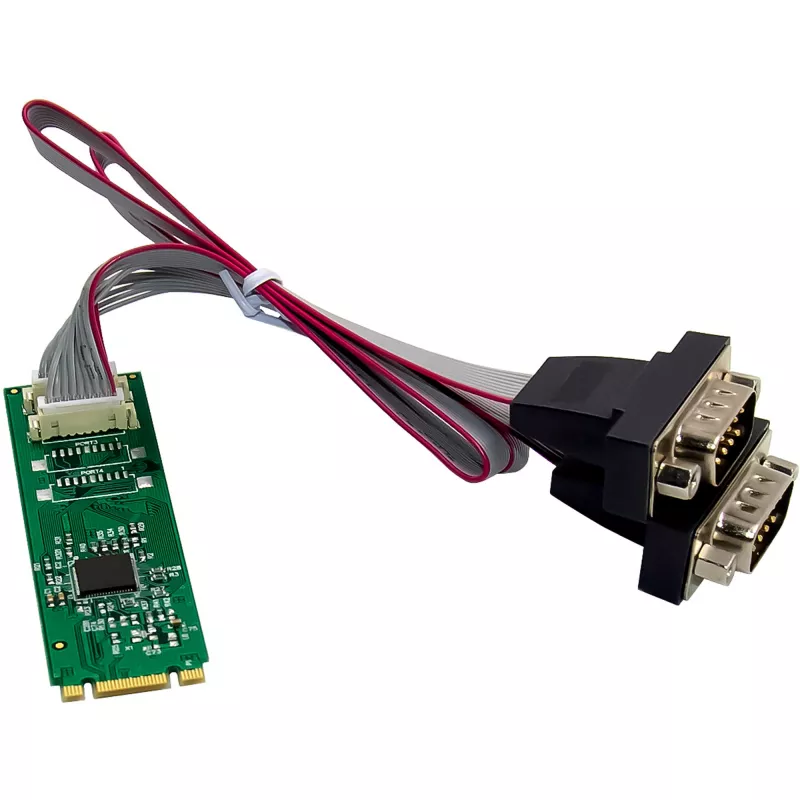

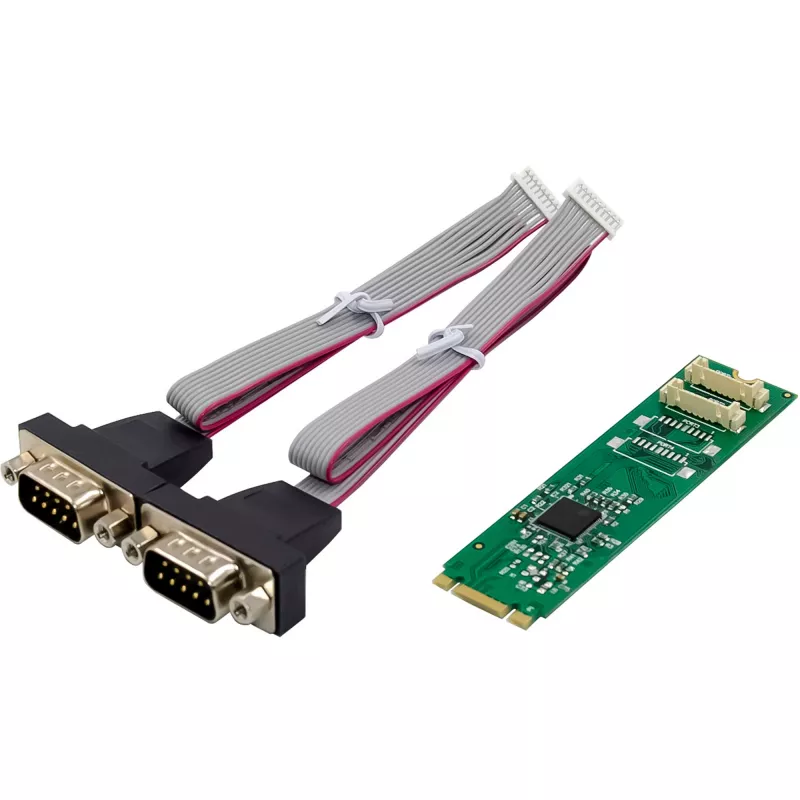

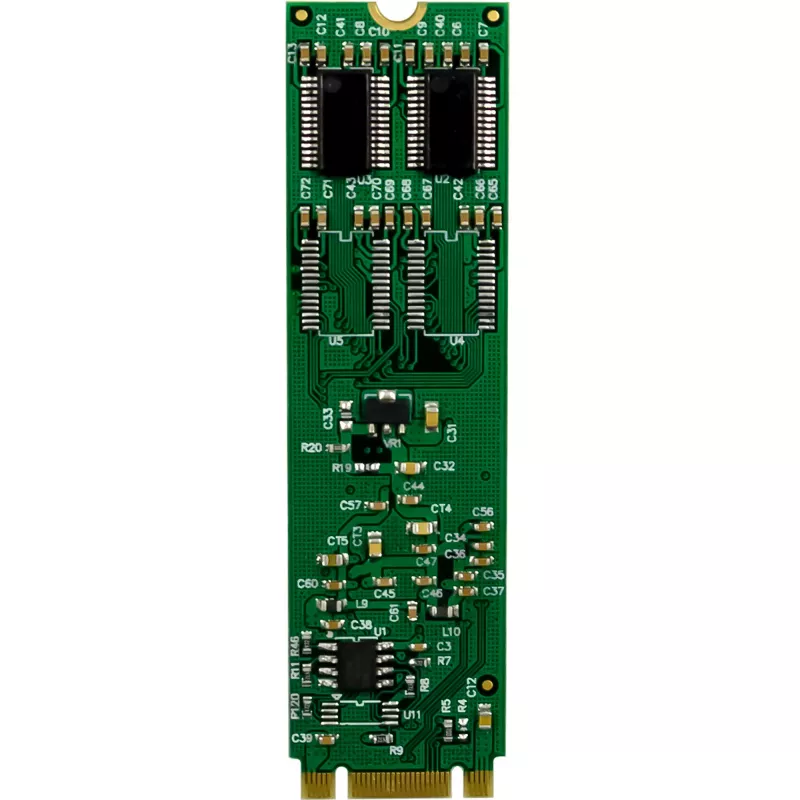

1 x InLine® interfeisa karte M.2 uz 2x seriālo 9 kontaktu savienotāju

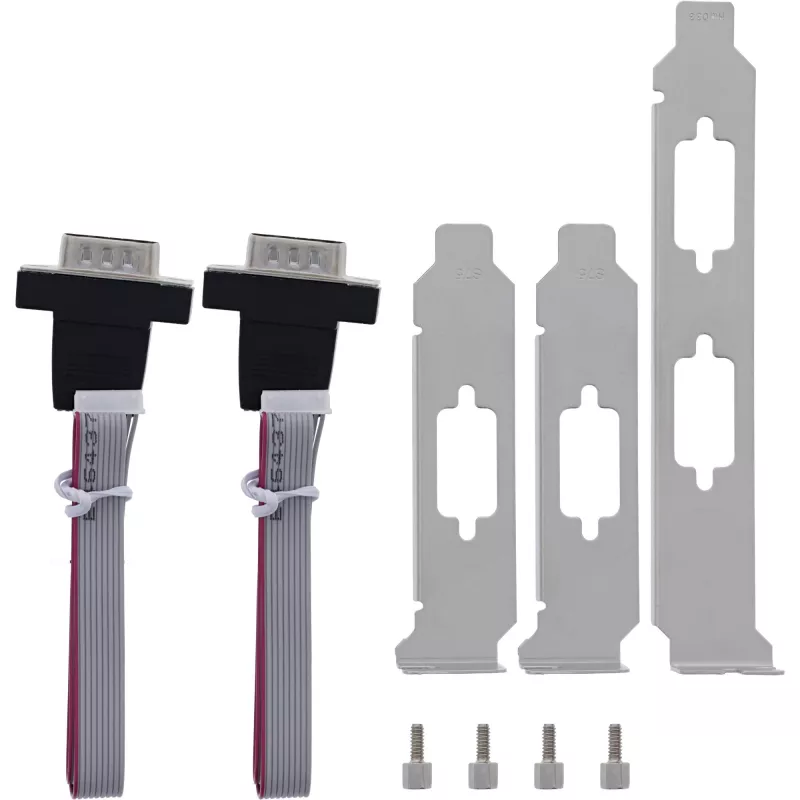

2 x zema profila slotu kronšteini
1 x augsta profila slotu kronšteins
2 x DB9-9 kontaktu seriālais kabelis (20 cm garš)
4 x Skrūve
1 x draiveru CD
1 x lietotāja rokasgrāmata (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensāta

InLine 76660X. Resursdatora interfeiss: M.2, Izejas interfeiss: Seriālais, Resursdatora interfeisa dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Mikroshēma: ASIX AX99100, Maksimālais datu pārraides ātrums: 4 Gbit/s. Barošanas spriegums: 3,3 V. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Atbalstītās serveru operētājsistēmas: Windows Server 2012 R2

Kā lietot

Instalējiet InLine 76660X pieejamā M.2 slotā (B+M atslēga) mātesplatē, kas atbalsta PCIe. Nostipriniet karti ar komplektā iekļauto skrūvi un izvēlieties atbilstošo zema vai augsta profila kronšteinu sistēmas korpusam. Pievienojiet seriālās ierīces diviem DB9 portiem, izmantojot komplektā iekļautos DB9 kabeļus. Adapteris saņem strāvu no M.2 slota; nav nepieciešams ārējs strāvas savienojums. Atbalstītajās operētājsistēmās (Windows 11–XP un Linux kodols 2.6.31 vai jaunāks) ierīce tiek atpazīta bez papildu draiveriem.

Ieteikumi

Lai nodrošinātu uzticamu seriālo komunikāciju, izmantojiet ekranētus DB9 kabeļus, ja nepieciešams, un pārliecinieties, ka resursdatora mātesplates BIOS ir konfigurēta, lai iespējotu M.2 PCIe beigu punktus. Pārbaudiet operētājsistēmas
