Interfeisa adapteris InLine 76619E — seriālo/paralēlo savienojumu piederums

Uzticama seriālā komunikācija:Četras neatkarīgas RS-232 saskarnes D-Sub 9 formātā nodrošina vairāku ierīču vienlaicīgu pieslēgšanu.
Rūpnieciska līmeņa mikroshēmojums:CH384L kontrolleris piedāvā stabilu pārraidi ar ātrumu līdz 921 600 bps un atbalsta visus svarīgos RS-232 signālus.
Elastīga integrācija:PCIe x1 karte iederas mūsdienīgos datoros un ir saderīga ar PCIe v2.0 un jaunākām versijām – ieskaitot zema profila slotu kronšteinus.
Augstas kvalitātes signālu apstrāde:256 baitu FIFO buferis un ±15 kV ESD aizsardzība nodrošina drošu un traucējumnoturīgu datu pārraidi.
Plašs operētājsistēmu atbalsts:Saderīga ar Windows 7 līdz 11, Windows Server 2008 R2 un jaunākām versijām, kā arī izplatītākajiem Linux distributīviem, sākot no kodola 2.6.30.

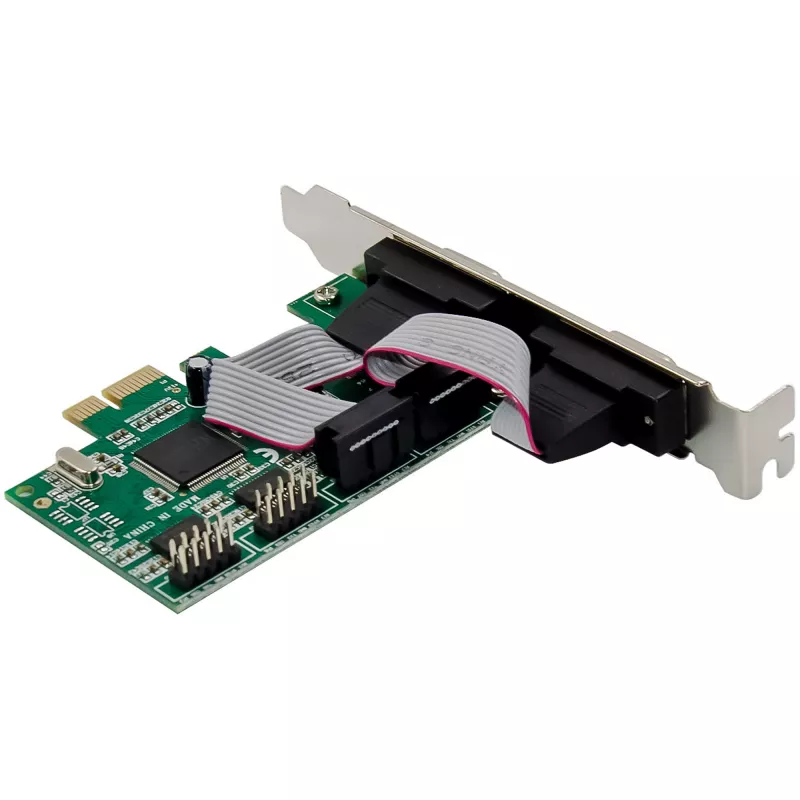

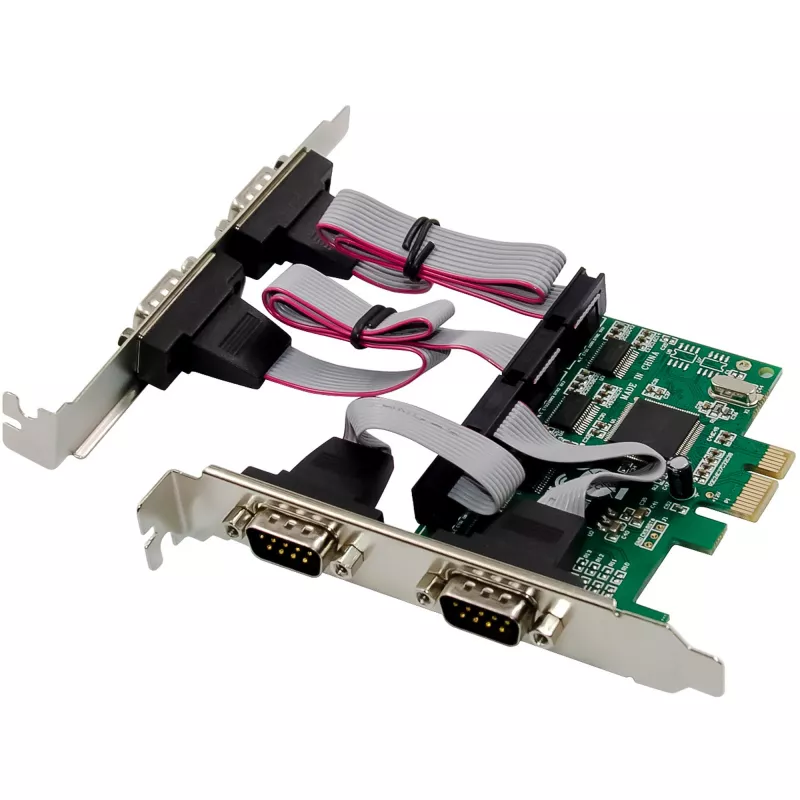

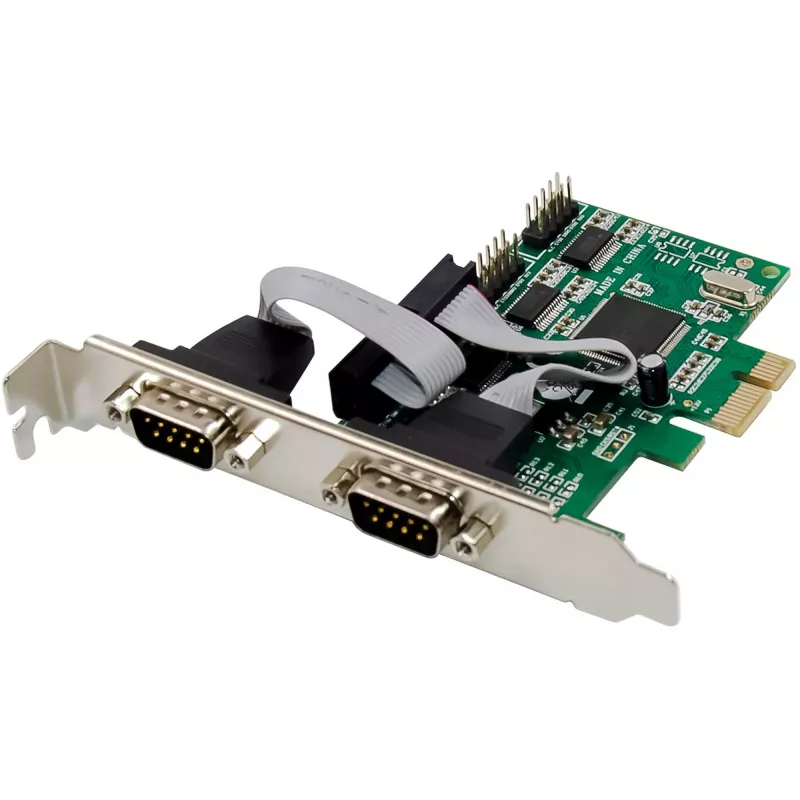

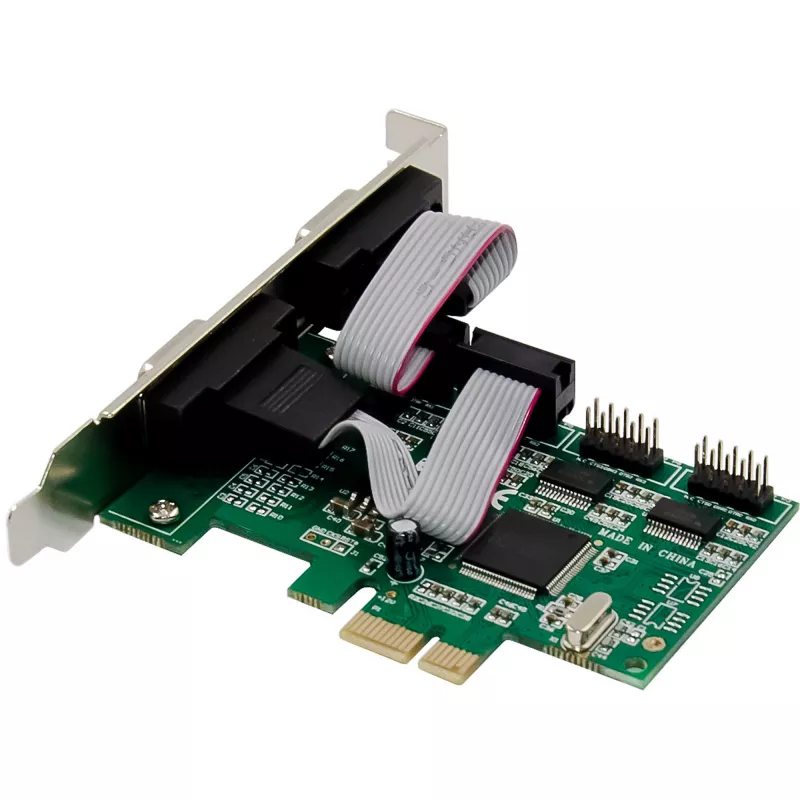

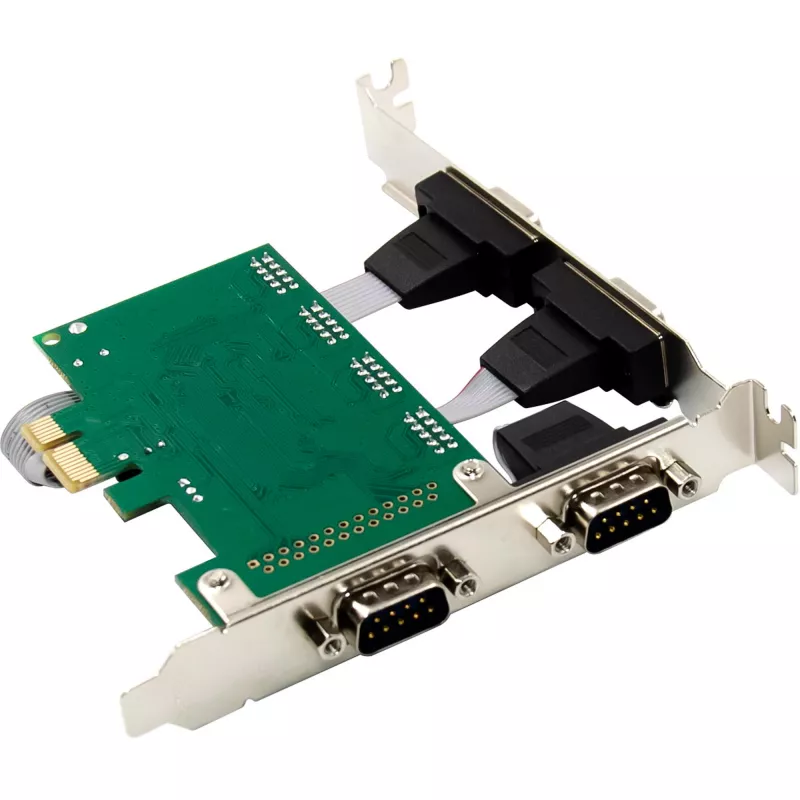

InLine® PCIe 4 portu RS-232 karte ir ideāls risinājums mūsdienīgu datoru un rūpniecisku lietojumu papildināšanai ar četrām papildu seriālajām saskarnēm. Katrs no četriem portiem izmanto pārbaudīto D-Sub 9 formātu un atbalsta plašu seriālo signālu klāstu, tostarp TXD, RXD, RTS, CTS, DTR, DSR, DCD un RI.
Pateicoties jaudīgajam CH384L mikroshēmojumam, karte nodrošina uzticamu pārraidi ar elastīgiem pārraides ātrumiem līdz 921 600 bps. Integrētais FIFO buferis ar 256 baitiem katrā virzienā garantē stabilu savienojumu pat pie lielas datu slodzes. Tas padara karti par pirmo izvēli profesionāliem lietojumiem, piemēram, iekārtu vadībai, mērīšanas tehnoloģijām, tīkla pārvaldībai vai POS sistēmām.
PCIe x1 saskarne garantē vienkāršu integrēšanu esošajās sistēmās. Karte ir saderīga gan ar standarta, gan zema profila korpusiem – attiecīgie slotu kronšteini ir iekļauti piegādes komplektā. Integrētā ESD aizsardzība līdz ±15 kV pasargā saskarnes no elektrostatiskās izlādes.
Neatkarīgi no tā, vai rūpniecībā vai prasīgiem hobiju projektiem, šī karte apvieno pārbaudītu tehnoloģiju ar mūsdienīgu saskarņu arhitektūru. Tā ir piemērota pašreizējām Windows versijām, kā arī daudziem Linux distributīviem un piedāvā plašas pielietojuma iespējas profesionāliem un daļēji profesionāliem lietotājiem.
Tehniskie dati

PCIe standarts: PCIe v1.1 x1 līnija (saderīgs ar PCIe 2.0 un jaunākām versijām)
Savienotāji: 4x RS-232, D-Sub 9 spraudnis (vīrišķais)

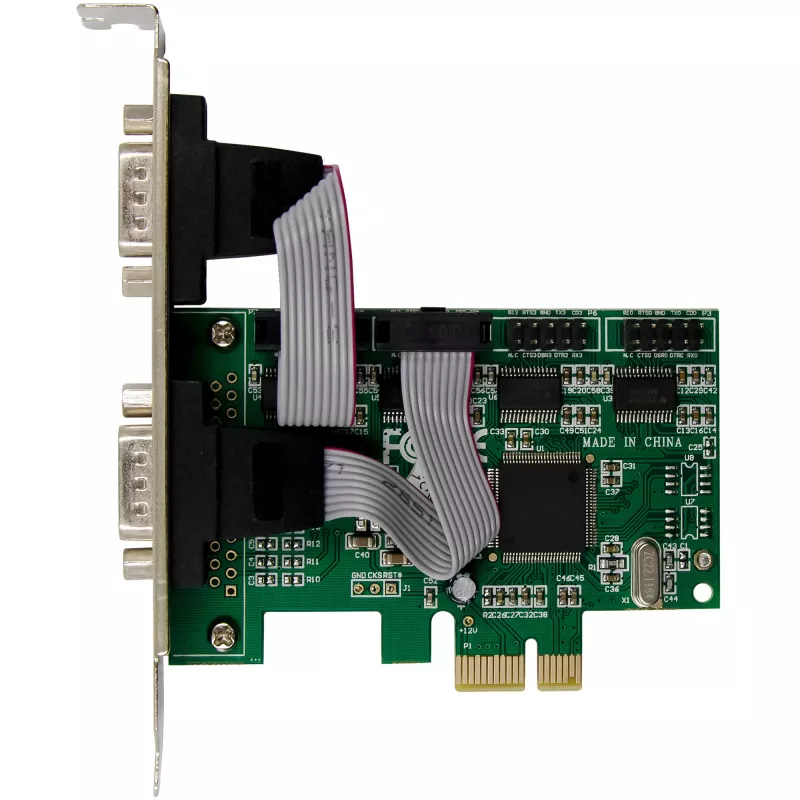

Mikroshēmojums: CH384L
Pārraides ātrumi: 50 līdz 921 600 bps (pārraides ātrums sekundē)
FIFO buferis: 256 baiti raidīšanas un saņemšanas datiem (stabila pārraide pie lieliem datu pārraides ātrumiem)
Signālu kopas: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Pārraides režīms: Pilnais duplekss
Datu biti: 5, 6, 7 vai 8 biti (atkarībā no pievienotās ierīces)
Stop biti: 1 vai 2 (apzīmē pārraides beigas)
Paritāte: Nav, pāra, nepāra, atzīme, tukšums (pārbaudes iestatījumi seriālajai komunikācijai)
ESD aizsardzība: līdz ±15 kV
Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90%, nekondensējošs

Atbalstītās operētājsistēmas

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 un jaunākas
Linux, sākot no kodola 2.6.30

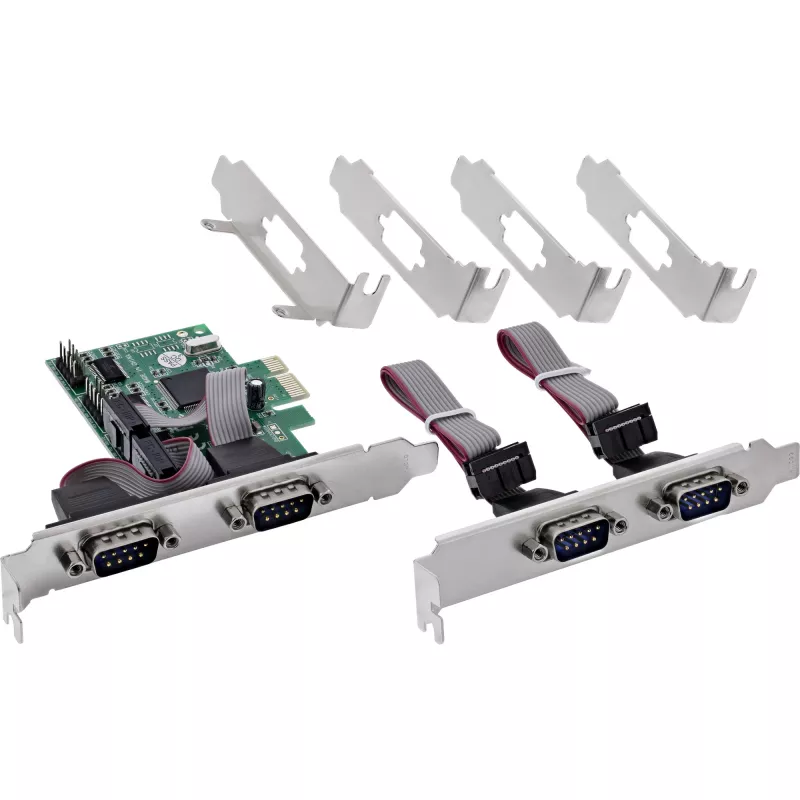

Piegādes komplekts

1x InLine PCIe 4 portu RS-232 karte, 4x D-Sub 9 savienotāji
4x zema profila slotu kronšteins
1x draiveru CD
1x lietotāja rokasgrāmata vācu/angļu valodā

InLine 76619E. Resursdatora saskarne: PCIe, Izejas saskarne: Seriālā, Resursdatora saskarnes dzimums: Vīrišķais. Pielietojums: PC, Izcelsmes valsts: Taivāna. Mikroshēmojums: CH384L, Pārraides ātrums: 921.6 Kbit/s, FIFO (First In, First Out): 256 B. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Atbalstītās Linux operētājsistēmas: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Atbalstītās serveru operētājsistēmas: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Platums: 100 mm, Augstums: 120 mm, Svars: 2 kg

Kā lietot

Ievietojiet karti pieejamā PCIe x1 slotā (vai lielākā PCIe slotā) resursdatora datorā, izvēloties atbilstošo pilna izmēra vai zema profila kronšteinu, kas iekļauts produkta komplektā. Pievienojiet seriālās ierīces, izmantojot standarta D-Sub 9 kabeļus, pie četriem RS-232 portiem. Instalējiet ierīču draiverus, kas atrodas draiveru CD, vai lejupielādējiet jaunākos draiverus savai operētājsistēmai. Konfigurējiet seriālo portu parametrus (pārraides ātrums, datu biti, stop biti, paritāte, plūsmas kontrole) resursdatora operētājsistēmā vai lietojumprogrammā, lai tie atbilstu pievienotajām ierīcēm.

Ieteikumi

Pārbaudiet kabeļu kvalitāti un ekranētos D-Sub 9 savienotājus garām līnijām vai elektriski trokšņainā vidē, kā arī pārliecinieties, ka abos galos ir pareizi seriālie iestatījumi (pārraides ātrums, paritāte, plūsmas kontrole), lai uzturētu stabilu komunikāciju. Rūpnieciskām instalācijām montējiet karti iezemētā korpusā un izvairieties no pakļaušanas temperatūrai vai mitrumam ārpus noteiktajiem diapazoniem.
