InLine interfeisa karte 1 pievads 25 kontaktu paralēlais + 2 pievadi 9 kontaktu seriālie PCIe

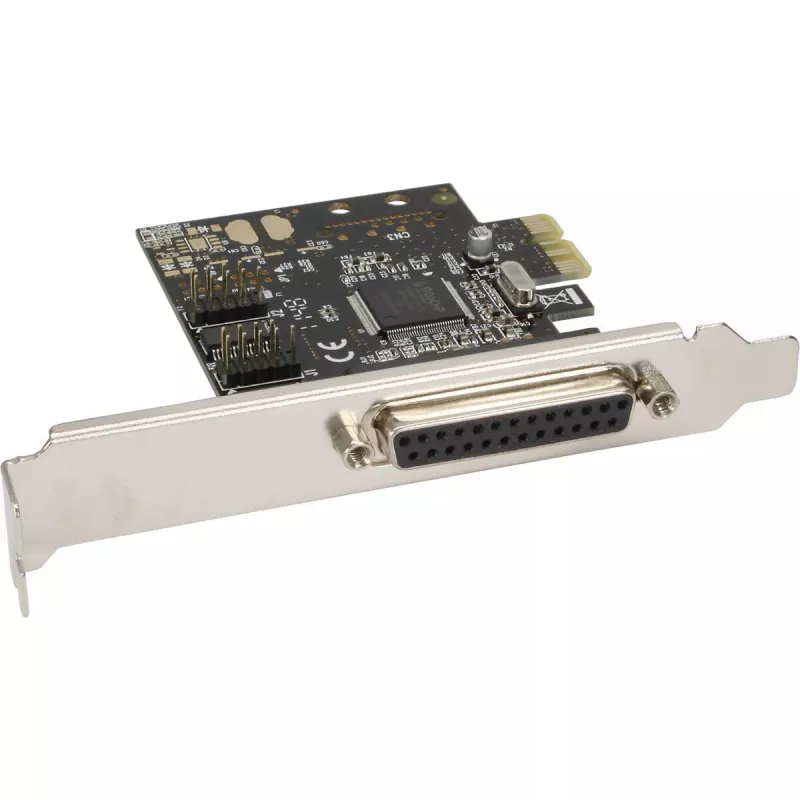

InLine interfeisa karte 1 pievads 25 kontaktu paralēlais + 2 pievadi 9 kontaktu seriālie PCIe nodrošina vienu IEEE1284 saderīgu paralēlo pieslēgvietu (25 kontaktu) un divas RS-232 seriālās pieslēgvietas (9 kontaktu) uz vienas PCI Express (1x) kartes. Pamatojoties uz ASIX/Moschip MCS9901CV-CC mikroshēmu, karte atbilst PCI Express Basic Specifikācija Revision 1.0a un atbalsta datu pārraidi līdz 2,5 Gb/s pa PCIe saiti. Tā ir saderīga ar Windows 2000, Windows XP (32/64 bitu), Server 2003, Vista (32/64 bitu), Linux, Mac OS un DOS, un var ļaut uzstādīt vairākas kartes vienā datorā.

Priekšrocības

Šī PCIe interfeisa karte apvieno paralēlo un seriālo savienojamību uz vienas zema profila plates, izmantojot Moschip MCS9901CV-CC mikroshēmu uzticamam protokolu atbalstam. Seriālie porti ievieš nozarē standarta 16C450/16C550 saderīgus UART ar mikroshēmā iebūvētiem 256 baitu FIFO katram portam un atbalsta datu pārraides ātrumu līdz 250 kb/s (īpašas versijas var sasniegt līdz pat 1 Mb/s). Paralēlais ports ir IEEE1284 saderīgs un atbalsta SPP, PS/2, EPP un ECP režīmus ar ātru pārsūtīšanu līdz 1,5 Mb/s. Karte atbalsta izplatītus seriālos formātus (5–8 datu biti, dažādas paritātes iespējas, 1 vai 2 stop biti) un gan aparatūras, gan programmatūras plūsmas kontroli.

Piemērots

Galvenās specifikācijas

Kā lietot

Izslēdziet datoru un ievietojiet karti brīvā PCIe x1 slotā (kartei nepieciešamas divas blakus esošas slotu vietas). Nostipriniet kronšteinu un palaidiet sistēmu. Instalējiet draiverus savai operētājsistēmai, ja tie netiek nodrošināti automātiski. Pievienojiet 25 kontaktu paralēlo kabeli un 9 kontaktu seriālos kabeļus attiecīgajiem portiem. Konfigurējiet seriālo portu parametrus (baudu ātrums, datu biti, paritāte, stop biti, plūsmas kontrole) savā operētājsistēmā vai ierīces programmatūrā, lai tie atbilstu pievienotajam aprīkojumam.

Ieteikumi

Uzticamai seriālai komunikācijai iestatiet seriālo portu parametrus atbilstoši pievienotajai ierīcei un iespējojiet aparatūras plūsmas kontroli, ja tā tiek atbalstīta. Ja vienā sistēmā izmantojat vairākas kartes, nodrošiniet pietiekamu slotu atstarpi un pārbaudiet draiveru saderību ar mērķa operētājsistēmu.
