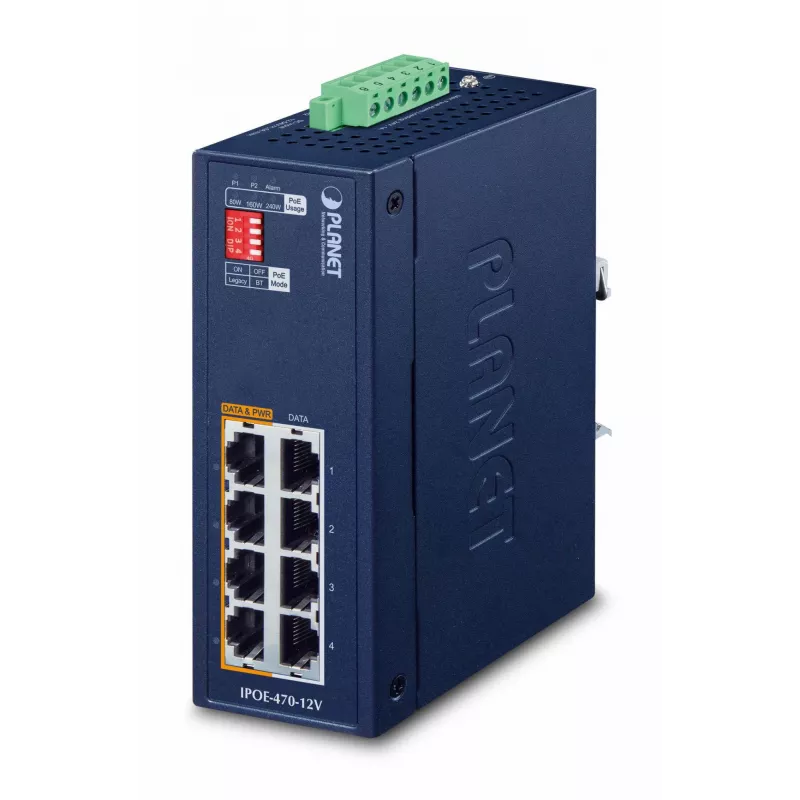

Industriālais 4-portu Gigabitu Ethernet slēdzis PLANET IP30

PLANET IPOE-470-12V ir industriāls 4-portu Gigabitu PoE++ injektoru centrmezgls, kas nodrošina datu un barošanas pārsūtīšanu pa standarta Cat5e/6 UTP kabeļiem. Atbalstot IEEE 802.3bt PoE++ standartu, tas nodrošina četrus 10/100/1000BASE-T PoE++ portus, katrs spējīgs piegādāt līdz 95 vatiem, ar kopējo PoE budžetu 240 vati. Iekļauts IP30 metāla korpusā, ierīce ir piemērota DIN-sliedes vai sienas montāžai un paredzēta darbībai skarbos apstākļos ar darba temperatūras diapazonu no -40 līdz 75 °C.

Priekšrocības

IPOE-470-12V uzlabo esošos tīklus līdz 802.3bt PoE++ bez nepieciešamības nomainīt Ethernet slēdžus, centralizē barošanas piegādi un samazina nepieciešamību pēc atsevišķām elektrības rozetēm. Tā konstrukcija atbalsta plašu līdzstrāvas ieejas spriegumu (12–54 V) ar iekšējo paaugstināšanu līdz 54 V, nodrošina reāllaika PoE lietojuma uzraudzību, izmantojot vairāku segmentu LED indikatorus, un piedāvā robustu aizsardzību pret ESD un pārspriegumiem. Kompakta metāla konstrukcija un industriālās klases temperatūras tolerance nodrošina uzticamu darbību prasīgās vietās.

Piemērots

• PoE PTZ un lieljaudas novērošanas kamerām
• Tīkla ierīcēm un slēdžiem, kam nepieciešama PoE++ barošana
• Plānajiem klientiem, AIO skārienekrāna datoriem, POS termināļiem un kioskiem
• Attālinātām digitālajām izkārtnēm un displejiem
• PoE apgaismojuma sistēmām

Galvenās specifikācijas

• Modelis: IPOE-470-12V (PLANET)
• Porti: Četri 10/100/1000BASE-T PoE++ injektoru porti plus četri tīkla ieejas porti (kopā 8 RJ-45)
• PoE standarts: IEEE 802.3bt (PoE++), atpakaļsaderīgs ar 802.3at
• Maksimālā PoE jauda uz portu: 95 W
• Kopējais PoE budžets: 240 W
• Ieejas spriegums: 12–54 V DC (paaugstina līdz 54 V PoE piegādei)
• Darba temperatūra: -40 līdz 75 °C
• Aizsardzība: Ethernet ESD (kontakts ±6 kV, gaiss ±8 kV), pārsprieguma aizsardzība ±6 kV
• Formas faktors: IP30 metāla korpuss, DIN-sliedes vai sienas montāža
• Svars: 0.679 kg
• Krāsa: Zila

Kā lietot

Uzstādiet IPOE-470-12V starp esošo Ethernet slēdzi un barotajām ierīcēm. Pievienojiet slēdzi ierīces tīkla ieejas portiem un PoE spējīgās ierīces PoE++ izejas portiem, izmantojot Cat5e/6 kabeļus. Nodrošiniet līdzstrāvas barošanu ierīcei, izmantojot divus līdzstrāvas ieejas portus (12–54 V); ierīce paaugstinās spriegumu līdz nepieciešamajiem 54 V PoE piegādei. Uzraugiet Power Input LED un PoE Usage LED indikatorus priekšējā panelī, lai pārbaudītu ieejas statusu un reāllaika enerģijas patēriņu pievienotajām ierīcēm.

Ieteikumi

Lai nodrošinātu uzticamu liela attāluma izvietošanu, apvienojiet IPOE-470-12V ar saderīgiem PLANET PoE pagarinātājiem, ja barojat ierīces, kas atrodas vairāk nekā 100 metru attālumā no injektora. Pārliecinieties, ka līdzstrāvas barošanas avoti atbilst nepieciešamajam ieejas diapazonam, un apsveriet iespēju izmantot liekus barošanas avotus augstas pieejamības instalācijām.
