Industriāls 4-portu Gigabit Ethernet komutators PLANET IP30

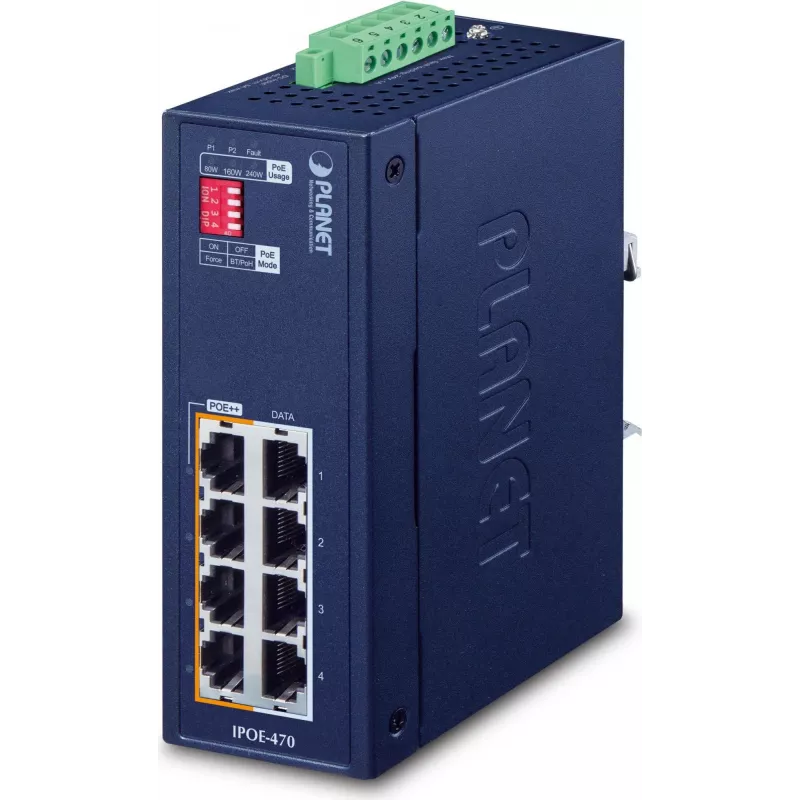

PLANET IPOE-470 ir kompakts industriāls IEEE 802.3bt PoE++ inžektora centrs ar četriem 10/100/1000BASE-T portiem, kas nodrošina līdz 95 W katram portam un kopējo PoE budžetu 240 W. Ierīce ievada strāvu un datus pa standarta Cat5e/6 UTP kabeļiem uz attālinātām ar 802.3bt/at darbināmām iekārtām (PD), ļaujot veikt jaunināšanu uz lielākas jaudas PoE sistēmām, nemainot esošos Ethernet komutatorus. Ir pieejami divi modeļi: IPOE-470 un IPOE-470-12V.

Priekšrocības

IPOE-470 sērija nodrošina IEEE 802.3bt PoE++ jaudu (līdz 95 W katram portam), izmantojot visus četrus Ethernet kabeļa pārus, padarot to piemērotu lieljaudas PD iekārtām, piemēram, PoE PTZ kamerām, plānajiem klientiem, skārienjūtīgajiem “viss vienā” personālajiem datoriem, POS kioskiem, digitālajiem izkārtnēm un PoE apgaismojumam. To uzstāda starp parastu komutatoru un PD, lai pievienotu PoE iespēju, nemainot tīkla komutatoru, samazina vajadzību pēc atsevišķām strāvas rozetēm un atbalsta centralizētu jaudas pārvaldību. Ierīcē ir iebūvēti viedie LED indikatori strāvas ievadei un trīspakāpju PoE izmantošanai (80 W / 160 W / 240 W) reāllaika uzraudzībai.

Galvenās specifikācijas

• Standarts: IEEE 802.3bt (PoE++) un 802.3at saderīgs
• Porti: Četri 10/100/1000BASE-T PoE inžektora porti
• Jauda katram portam: Līdz 95 W (802.3bt type-4)
• Kopējais PoE budžets: 240 W
• Kabelis: Cat5e/6 UTP (visi četri pāri tiek izmantoti PoE)
• Modeļi: IPOE-470, IPOE-470-12V (12–54 V līdzstrāvas paaugstināšana līdz 54 V)
• Strāvas ievade: Divu līdzstrāvas ievades atbalsts (plašs diapazons IPOE-470-12V modelim)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 metāla korpuss; DIN sliedes vai sienas stiprinājums
• ESD/pārsprieguma aizsardzība: Ethernet ESD ±6 kV kontaktam / ±8 kV gaisam; pārsprieguma noturība ±6 kV

Lietošana

Uzstādiet IPOE-470 starp esošu Ethernet komutatoru un darbināmajām iekārtām. Pievienojiet komutatoru ierīces tīkla ievades portiem datiem un pievienojiet PD pie PoE izejas portiem; tad strāva un dati vienlaikus tiks piegādāti pa Cat5e/6 kabeļiem. IPOE-470-12V modelim pievienojiet atbilstošu līdzstrāvas avotu (12–54 V) pie divām līdzstrāvas ieejām; ierīce paaugstinās un regulēs spriegumu pēc vajadzības. Izmantojiet priekšējā paneļa LED, lai pārbaudītu strāvas ievades statusu un uzraudzītu kopējo PoE izmantošanu.

Ieteikumi

Izmantojiet Cat5e vai Cat6 UTP kabeļus un, pagarinot garāk par 100 metriem, savienojiet IPOE-470 ar saderīgiem PLANET PoE paplašinātājiem. Uzstādīšanai transporta vai rūpnieciskās vietās, izvēlieties IPOE-470-12V, lai pielāgotos plaša diapazona līdzstrāvas avotiem un nodrošinātu lieku strāvas ievadi augstākai pieejamībai.
