InLine 92505D vadu savienotājs 2x RJ45 8P8C / 2x spaiļu bloks 9 spailes Zaļš

Laika ietaupījums uzstādīšanas laikā:Divas skrūvju spaiļu sloksnes ar 8 vadiem plus ekrāns katrā nodrošina ātru, bezlodēšanas vadu pievienošanu – ar instrumenta palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm, piemērots 16–26 AWG.
Dubultā RJ45 saskarne ar atsevišķu signālu maršrutēšanu:Divas standartizētas RJ45 ligzdas (8P8C) ir vērstas uz augšu – ideāli piemērotas strukturētai tīkla instalācijai, kur dziļumā ir ierobežota telpa.
Standartiem atbilstoša DIN sliedes montāža:Korpuss ir sagatavots DIN montāžas sliedēm un ļauj veikt vietu taupošu un drošu integrāciju vadības skapjos.
Piemērots paralēlām Ethernet līnijām:Lieliski piemērots rūpnieciskiem testēšanas iestatījumiem, dublēšanas līnijām vai strukturētai signālu sadalei vadības un testēšanas vidēs.
Augsta signālu kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 1,0 A uz vienu kontaktu nodrošina uzticamu un drošu datu pārraidi – pat nepārtrauktas slodzes apstākļos rūpnieciskā vidē.

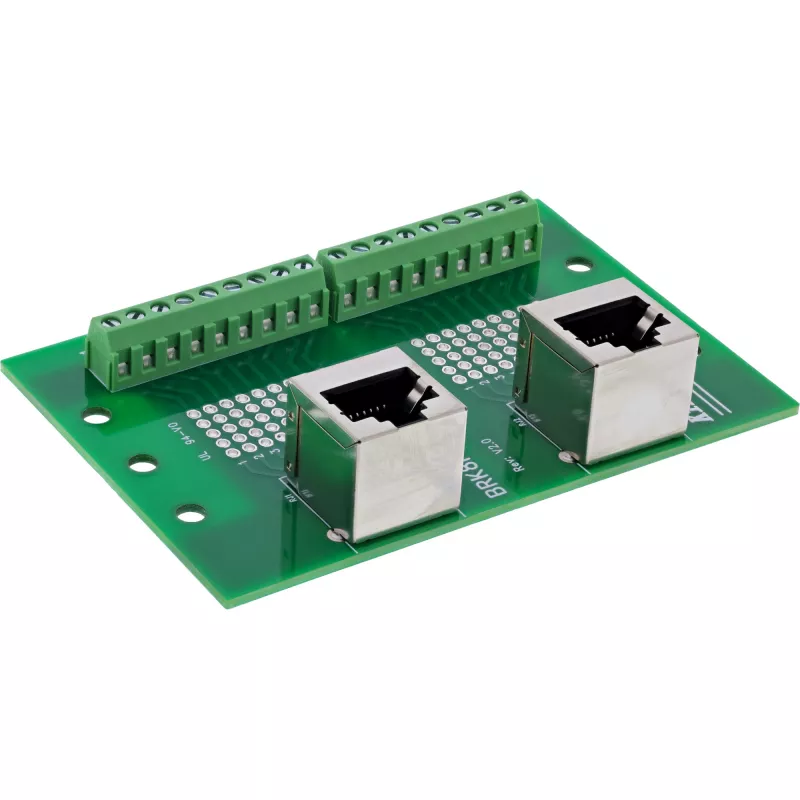

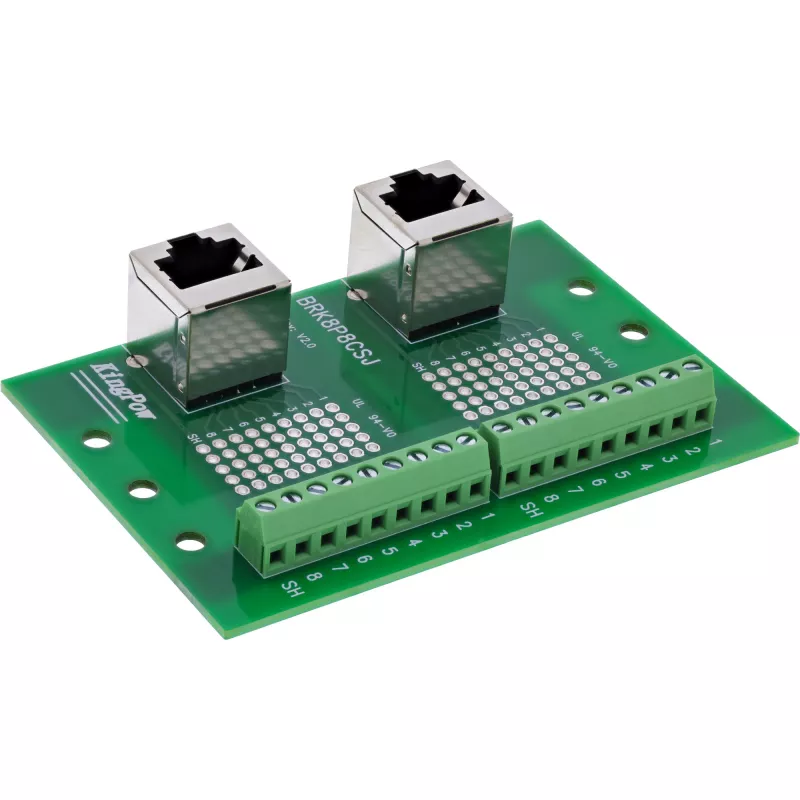

InLine® RJ45 spaiļu bloks ar divām vertikāli vērstām ligzdām (8P8C) nodrošina strukturētu, vietu taupošu Ethernet instalāciju rūpnieciskā vidē. Katra RJ45 ligzda ir pilnībā savienota, izmantojot atsevišķu 9 kontaktu skrūvju spaiļu sloksni (8 signāli + ekrāns) – ideāli piemērots paralēliem tīkla signāliem, dublēšanas ceļiem vai testa savienojumiem.
Skrūvju spailes ir pieejamas no sāniem, numurētas un atbalsta vadus diapazonā no 16 līdz 26 AWG. Elektroinstalācija ir ātra un ar instrumenta palīdzību, izmantojot plakanas asmens skrūvgriezi ≤ 2,5 mm.

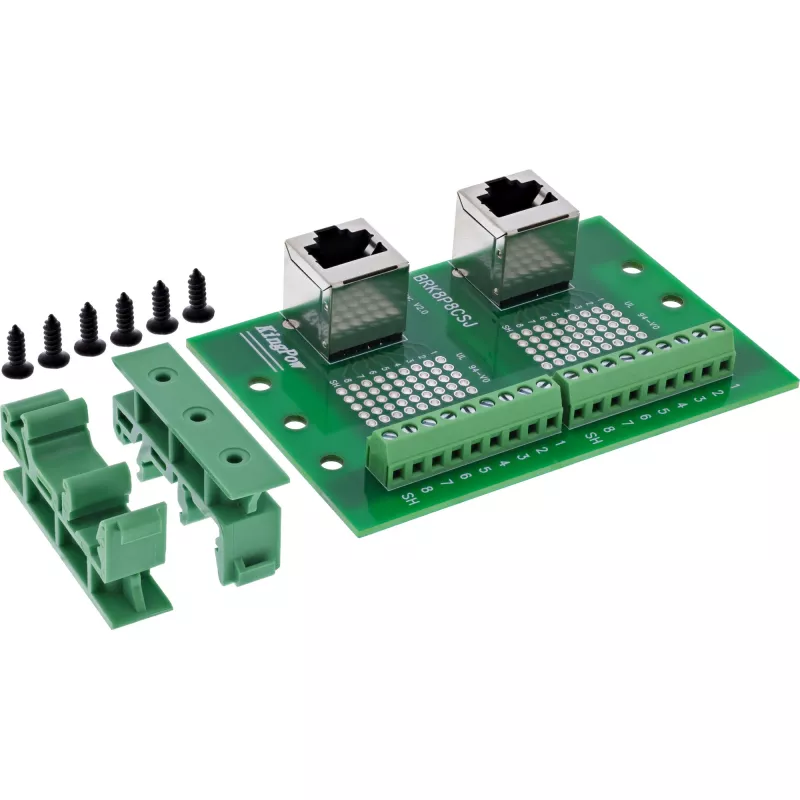

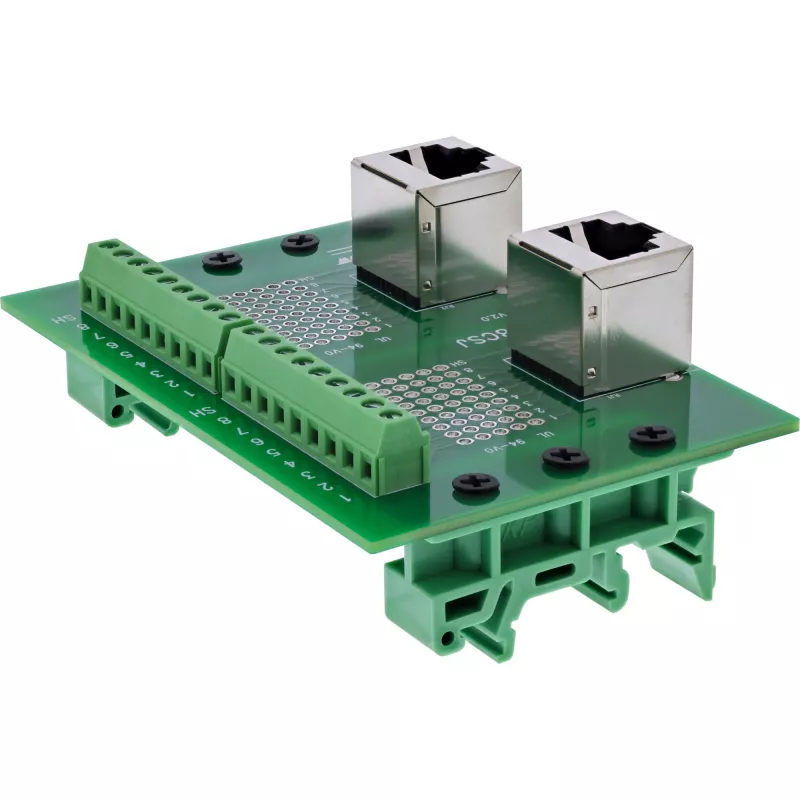

Pateicoties iepriekš uzstādītajam DIN sliedes klipšam, modulis ir nekavējoties gatavs standartiem atbilstošai integrācijai vadības skapī vai sadales kārbā. Izturīgais dizains un pārbaudītā aizsardzība pret īssavienojumu un nepareizu vadu pievienošanu nodrošina uzticamu darbību nepārtrauktā rūpnieciskā darbībā.

RJ45 saskarne:2× 8P8C ligzda (vērsta uz augšu)
Skrūvju spaiļu sloksne:2x 9 spailes (8 signāli + ekrāns), kontaktu solis 5,0 mm, ar spiediena plāksni
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanas asmens skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz vienu kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē
Montāža:Sagatavota DIN augšējai cepures sliedei
Izmēri:aptuveni 60 × 90 × 17 mm (P × A × D)

InLine 92505D. Savienotājs(-i): 2x RJ45 8P8C / 2x spaiļu bloks 9 spailes, Produkta krāsa: Zaļš, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV mark. Izmēri (PxDxA): 60 x 90 x 17 mm, Svars: 38 g, Platums: 60 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³. Izcelsmes valsts: Taivāna

Kā lietot

Uzstādiet adapteri uz standarta DIN augšējās cepures sliedes, izmantojot iepriekš uzstādīto klipsi. Novadiet Ethernet kabeļus uz augšu vērstajās RJ45 ligzdās. Lai pievienotu vadus skrūvju spailēm, noņemiet vadītājam atbilstoša garuma izolāciju, ievietojiet katru vadītāju numurētajā spailē (8 signāli + ekrāns) un nostipriniet ar plakanas galvas skrūvgriezi (≤ 2,5 mm). Pārbaudiet pareizu pāru piešķiri, lai tā atbilstu RJ45 kontaktu izvietojumam, un nodrošiniet, ka ekrāns ir pievienots, kur nepieciešams. Pēc vadu pievienošanas pārbaudiet savienojumu nepārtrauktību un drošu montāžu vadības skapī.

Ieteikumi

Izmantojiet adapteri pagaidu savienojumiem, testa savienojumiem vai dublēšanas līnijām, nevis kā pastāvīgu lauka termināli. Nodrošiniet, ka vadu šķērsgriezums ir 16–26 AWG diapazonā, un uzturiet darba spriegumu noteiktajās robežās. Regulāri pārbaudiet savienojumus nepārtrauktā rūpnieciskā darbībā, lai saglabātu signāla integritāti.
