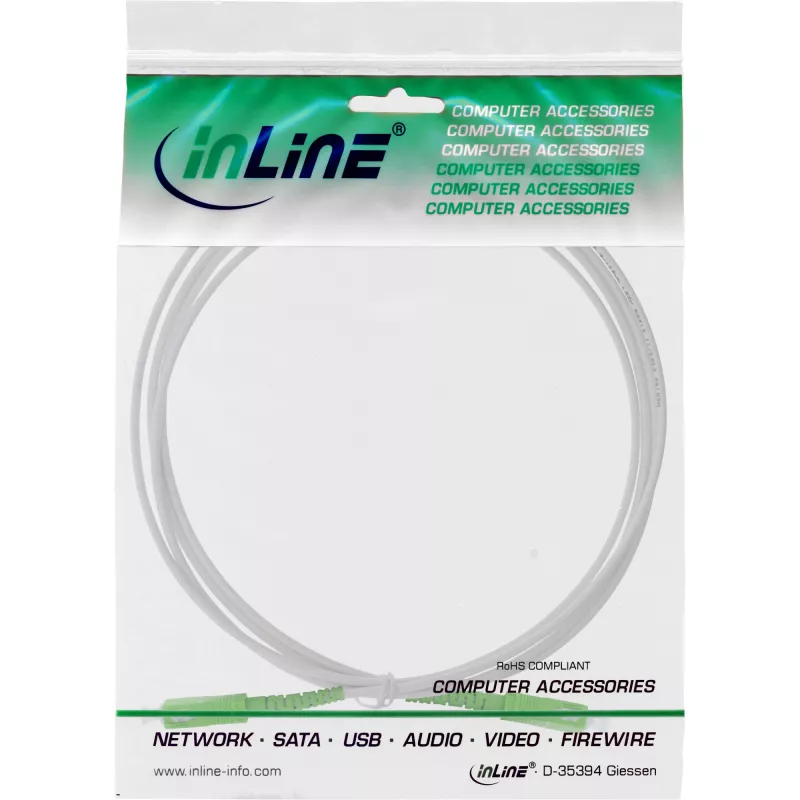

InLine Fiber Optical Simplex kabelis, FTTH, SC/APC8° to SC/APC8° 9/125µm OS2 50m

InLine optiskās šķiedras simpleksais kabelis FTTH SC/APC uz SC/APC 9/125µm OS2, 50 m ir vienmoda kabeļa savienojums, kas paredzēts optiskās šķiedras līdz mājai (FTTH) instalācijām un telekomunikāciju līnijām. Tam ir SC/APC savienotāji ar 8° leņķisko pulējumu abos galos un OS2 9/125µm šķiedra, kas nodrošina liela attāluma vienmoda pārraidi. Kabelim ir 3,0 mm ārējais diametrs ar bruņojumu un balts, neitrāls apvalks, kas piemērots redzamai iekštelpu maršrutēšanai. Tipiskais ievades zudums ir zem 0,20 dB, un atgriezeniskais zudums pārsniedz 60 dB, un katram kabelim tiek pievienots testa pārskats.

Priekšrocības

Konstrukcija apvieno viena kodola OS2 šķiedru ar nerūsējošā tērauda spirālveida caurules pastiprinājumu un bezhalogēna ārējo apvalku, lai nodrošinātu mehānisku aizsardzību un ilgtermiņa uzticamību mājsaimniecības FTTH vidē. Salīdzinot ar ļoti plāniem iepriekš uzstādītiem savienotājiem, šis 3 mm bruņotais kabelis piedāvā uzlabotu izturību pret locīšanu, saspiešanu un nejaušiem bojājumiem, vienlaikus saglabājot pietiekamu elastību mājas instalācijām. Zems ievades zudums un augsts atgriezeniskais zudums nodrošina stabilu optisko veiktspēju modemiem, ONT un sadales paneļiem.

Piemērots

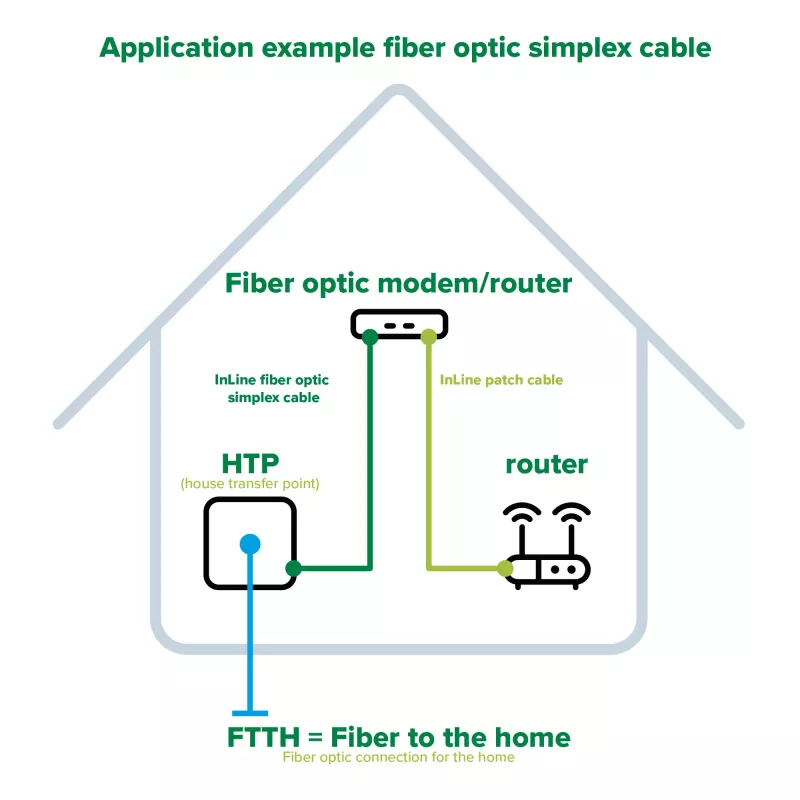

• FTTH modema vai optiskā tīkla termināla (ONT) savienošanai ar mājas optiskās šķiedras ievades punktu
• Sadales paneļiem un iekštelpu optiskās šķiedras sadalei dzīvokļos un mājās
• Īsa līdz vidēja attāluma vienmoda savienojumiem ēkās
• Telekomunikāciju un ISP klientu telpu instalācijām, kur nepieciešams izturīgs iekštelpu kabelis

Galvenās specifikācijas

• Šķiedras tips: OS2 vienmoda, kodols/apvalks 9/125 µm
• Savienotāja tips: SC/APC uz SC/APC, 8° leņķiskais pulējums abos galos
• Kabeļa konstrukcija: simplekss, bruņots ar nerūsējošā tērauda spirālveida cauruli
• Ārējais diametrs: aptuveni 3,0 mm ±0,2 mm
• Ārējais apvalks: bezhalogēna, balts
• Tipiskais ievades zudums: <0,20 dB; maksimālais ievades zudums: <0,30 dB
• Atgriezeniskais zudums: >60 dB
• Atbilstība standartiem: IEC optiskie un uguns/dūmu standarti, ja piemērojami
• Darba temperatūras diapazons: −40 °C līdz +85 °C
• Garums: 50 m

Lietošana

Novietojiet InLine SC/APC uz SC/APC simplekso kabeli starp optiskās šķiedras ievades punktu un FTTH modemu vai sadales paneli, izvairoties no asiem līkumiem un asām malām. Ievietojiet SC/APC savienotājus atbilstošajos sievišķajos SC/APC adapteros vai portos, līdz tie nofiksējas, nodrošinot, ka 8° leņķiskais pulējums ir vērsts pret savienojošo savienotāju optimālam atgriezeniskajam zudumam. Noņemot kabeli, velciet aiz savienotāja korpusa, nevis kabeļa apvalka, lai izvairītos no spriedzes uz iekšējo šķiedru. Turiet putekļu vāciņus uz savienotājiem līdz savienošanai un, ja nepieciešams, notīriet savienotāju gala virsmas ar piemērotiem optiskās šķiedras tīrīšanas rīkiem.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, ievērojiet minimālo lieces rādiusu, kas noteikts vienmoda bruņotajam kabelim, izvairieties no atkārtotas locīšanas vienā punktā un uzglabājiet rezerves garumus brīvi satītus. Pirms savienotāju savienošanas izmantojiet pareizas optiskās šķiedras tīrīšanas un apstrādes procedūras un pārbaudiet optisko veiktspēju ar testa pārskatu vai vienkāršu zudumu mērījumu pēc uzstādīšanas.
