InLine Mini SAS HD kabelis, SFF-8643 leņķveida uz 4x SFF-8482 + barošana, 1m

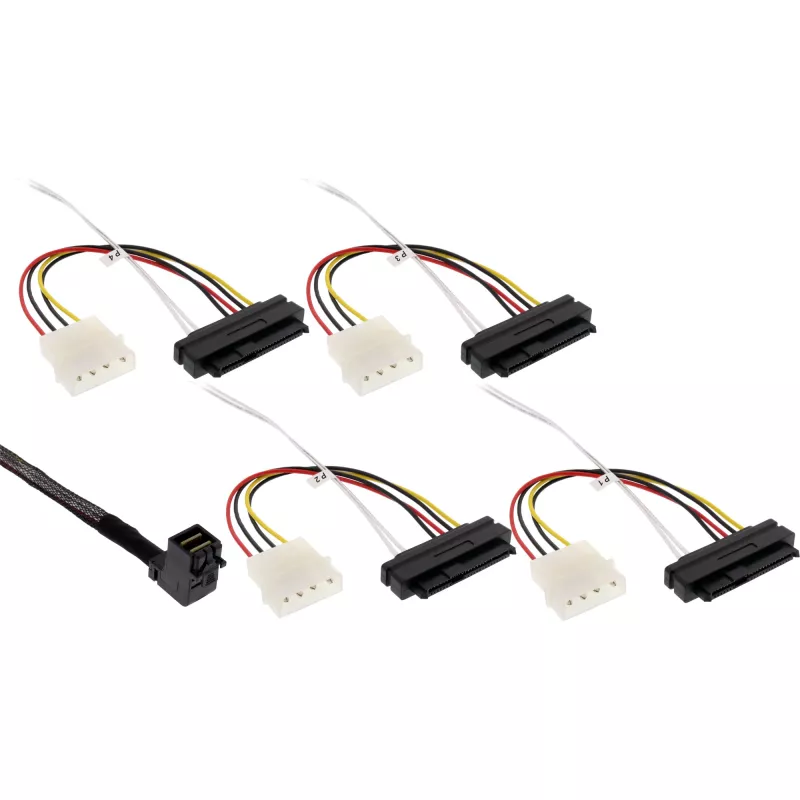

InLine Mini SAS HD kabelis SFF-8643 leņķveida uz 4x SFF-8482 + barošana (1 m) ir iekšējais SAS kabelis ierīces ar Mini SAS HD 4i (SFF-8643) saskarni savienošanai ar līdz pat četriem diskiem vai aizmugures paneļa savienotājiem, izmantojot SFF-8482 savienotājus ar integrētu barošanu. 1 metra garums un leņķveida SFF-8643 spraudnis ir paredzēts lietošanai serveru vai glabāšanas korpusu vidē, kur ir ierobežota telpa un kabeļu izvietojumam jābūt efektīvam.

Priekšrocības

Šis kabelis atbalsta ātrdarbīgu SAS datu pārraidi starp Mini SAS HD (SFF-8643) resursdatoru vai kontrolieri un vairākiem SFF-8482 disku savienotājiem ar barošanu, samazinot vajadzību pēc atsevišķiem barošanas kabeļiem. Leņķveida SFF-8643 savienotājs atvieglo uzstādīšanu šaurās vietās un palīdz uzlabot gaisa plūsmu un kabeļu pārvaldību statīvos vai korpusos. Ar melnu apvalku un paredzēts iekšējai lietošanai, tas vienkāršo kontrolieru savienošanu ar aizmugures paneļiem vai atsevišķiem SAS cietajiem diskiem.

Piemērots

• Mini SAS HD (SFF-8643) kontroliera savienošanai ar aizmugures paneli
• SAS kontroliera pievienošanai līdz četriem SFF-8482 cietajiem diskiem
• Iekšējai kabeļu instalācijai serveros, glabāšanas korpusos un darbstacijās
• Vidēm, kur nepieciešams kompakts kabeļu izvietojums un uzlabota gaisa plūsma

Galvenās specifikācijas

• Kabeļa garums: 1 m

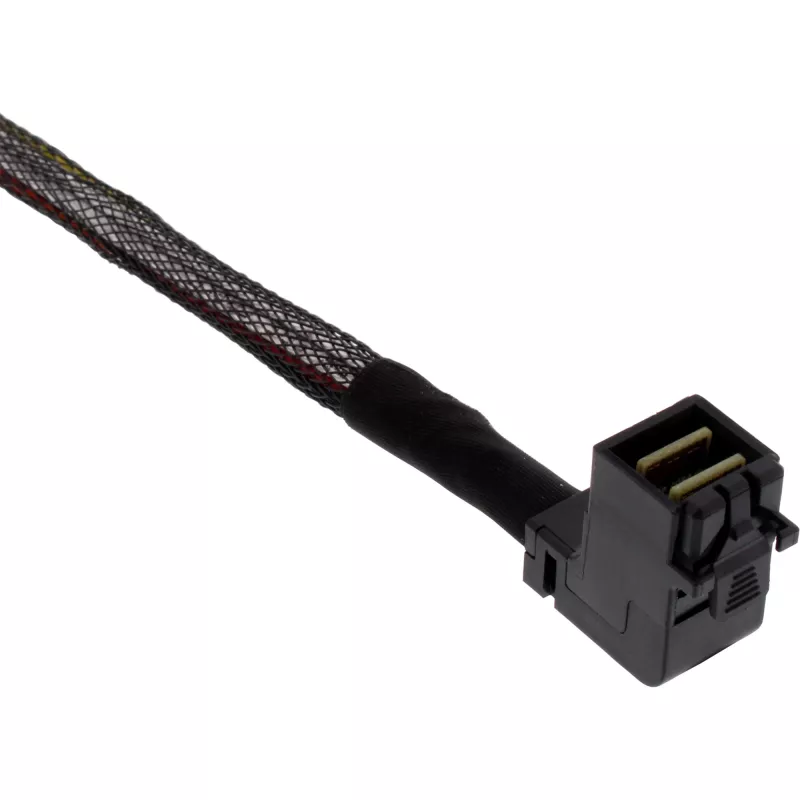

• Savienotājs 1: SFF-8643 (Mini SAS HD), leņķveida

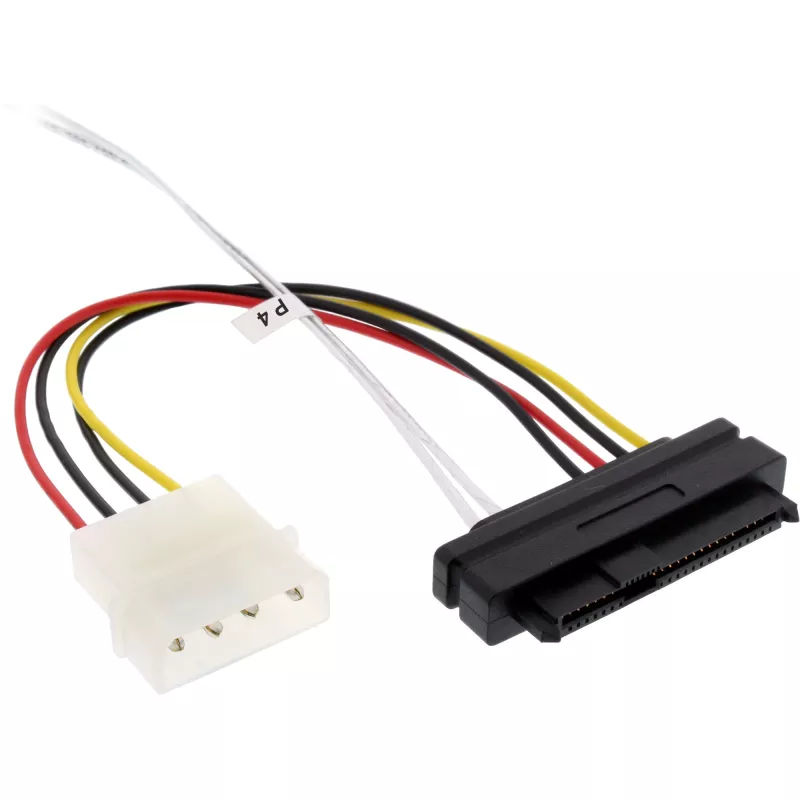

• Savienotājs 2: 4 × SFF-8482 ar integrētu barošanu
• Produkta krāsa: melna
• Zīmols: InLine, MPN: 27633B, EAN: 4043718211869

Kā lietot

Pirms iekšējo SAS kabeļu pievienošanas izslēdziet sistēmas barošanu. Ievietojiet leņķveida SFF-8643 savienotāju atbilstošajā Mini SAS HD pieslēgvietā kontrolierī vai resursdatora kartē, nodrošinot pareizu orientāciju. Pievienojiet katru SFF-8482 spraudni mērķa diskiem vai aizmugures paneļa savienotājiem; SFF-8482 savienotājos ir barošanas kontakti saderīgu SAS disku barošanai. Nostipriniet kabeļus, lai novērstu savienotāju sasprindzinājumu, un atjaunojiet barošanu, lai pārbaudītu ierīču noteikšanu un savienojuma statusu, izmantojot kontroliera pārvaldības utilītu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šo iekšējo kabeli tikai saderīgā serveru vai glabāšanas aparatūrā, izvairieties no asiem līkumiem un pārmērīgas vilkšanas, kā arī ievērojiet ESD piesardzības pasākumus, rīkojoties ar to. Pirms uzstādīšanas pārbaudiet disku un kontroliera saderību ar SFF-8482 barošanas instalāciju.
