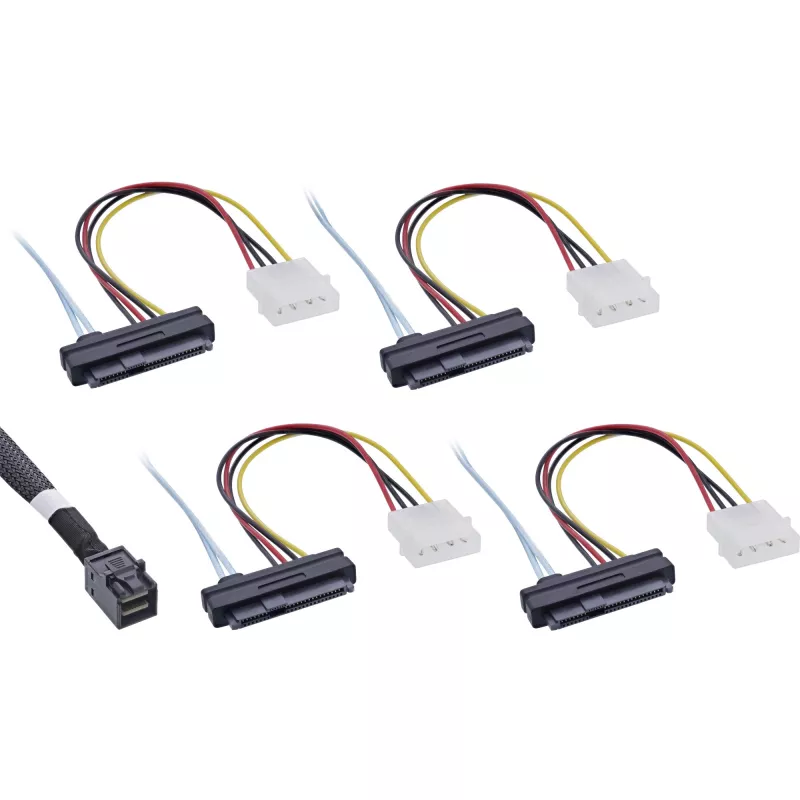

InLine Mini SAS HD kabelis SFF-8643 uz 4x SFF-8482 + barošana 0,5 m

Šis iekšējais Mini SAS HD kabelis savieno ierīci ar Mini SAS HD 4i (SFF-8643) saskarni ar ierīcēm vai aizmugures plaknēm, izmantojot SAS SFF-8482 savienotājus, un nodrošina integrētas barošanas līnijas. InLine Mini SAS HD kabelis SFF-8643 uz 4x SFF-8482 + barošana 0,5 m ir 0,5 m garš un paredzēts iekšējām serveru un glabāšanas ierīču instalācijām, kur nepieciešams blīvs vairāku disku savienojums.

Priekšrocības

Kabelis piedāvā kompaktu 0,5 m garumu kārtīgai iekšējai maršrutēšanai, atbalsta četrus SFF-8482 ierīču savienojumus no viena SFF-8643 porta, un ietver barošanas vadu, lai piegādātu strāvu pievienotajiem SAS diskiem vai aizmugures plaknēm. Tā melnā apvalks un standarta savienotāji nodrošina saderību ar parastajiem Mini SAS HD kontrolleriem un HDD aizmugures plaknēm, ļaujot veikt ātrdarbīgu SAS datu pārraidi un uzticamu mehānisko savienošanu.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Mini SAS HD (SFF-8643) kontrolera pievienošana līdz četriem SAS diskiem ar SFF-8482 savienotājiem
• Serveru aizmugures plakņu vai disku korpusu savienošana ar SAS resursu kopnes adapteriem
• Iekšējā kabeļu maršrutēšana plauktu serveros, glabāšanas masīvos un darbstacijās

Galvenās specifikācijas

• Kabeļa garums: 0,5 m
• Savienotājs A: Mini SAS HD 4i (SFF-8643)
• Savienotājs B: 4 × SAS SFF-8482 ar barošanu
• Krāsa: melna

Kā lietot

Pirms instalēšanas izslēdziet sistēmu. Pievienojiet SFF-8643 galu Mini SAS HD portam uz kontrolera vai HBA, un savienojiet četrus SFF-8482 savienotājus ar attiecīgajiem disku vai aizmugures plakņu savienotājiem, nodrošinot pareizu orientāciju un drošu ievietošanu. Izvadiet kabeli korpusā, lai izvairītos no ventilatoru vai gaisa plūsmas bloķēšanas, un pārbaudiet, vai barošanas kontakti sakrīt, pievienojot diskus, kuriem nepieciešama integrēta barošana. Pēc savienojumu nostiprināšanas ieslēdziet sistēmu un pārbaudiet, vai kontroleris atpazīst diskus.

Ieteikumi

Izmantojiet šo iekšējo Mini SAS HD kabeli tikai īsu attālumu iekšējiem savienojumiem. Izvairieties no asiem līkumiem un pārmērīga vilkšanas spēka, turiet kabeli tālāk no kustīgiem ventilatoriem un karstiem komponentiem, un pirms instalēšanas pārliecinieties par savienotāju saderību (SFF-8643 uz SFF-8482 ar barošanu) ar jūsu kontroleri un diskiem.
