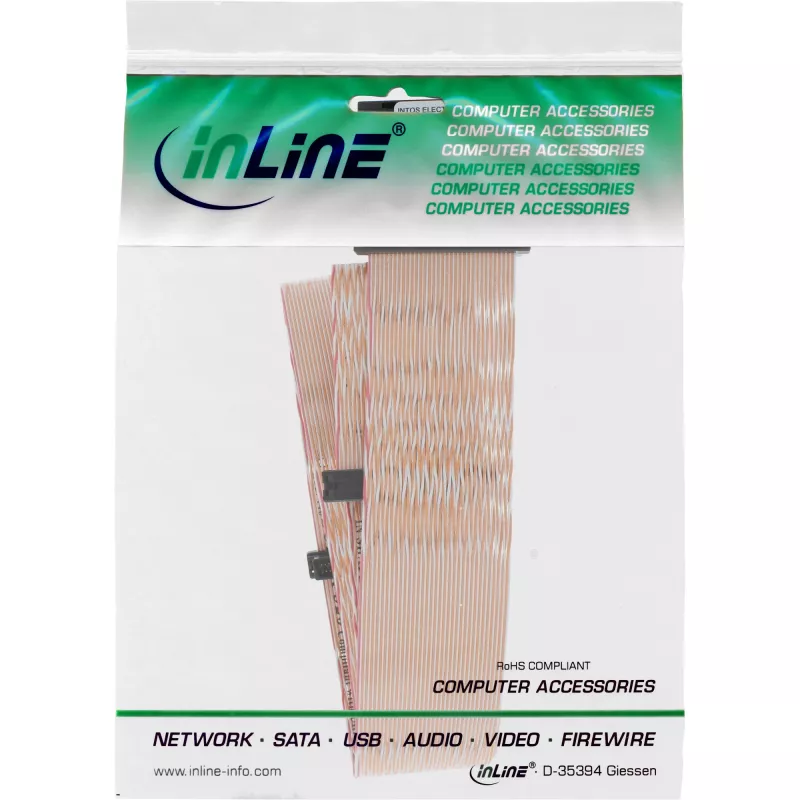

InLine SCSI U320 lentes kabelis, 68 kontaktu, 2 ierīcēm, ar terminatoru

Integrēts LVD/SE terminatoris stabilai kopnes arhitektūrai:Integrētais terminatoris samazina signāla atstarojumus un nodrošina standartiem atbilstošu terminēšanu esošajās Ultra320 SCSI struktūrās.
Uzticama Ultra320 datu pārraide:Atbalsta pārraides ātrumu līdz 320 Mb/s un nodrošina stabilu saziņu starp kontrolieri un perifērijas ierīcēm.
Optimizēts iekšējai sistēmas integrācijai:68 kontaktu vītā pāra lentes kabelis ir piemērots strukturētai kabeļu izvadei personālo datoru korpusos un rūpnieciskās sistēmās.
Līdz pat divu ierīču pievienošana:Trīs IDC 68 kontaktu ligzdas ļauj pieslēgt līdz pat divām SCSI U320 perifērijas ierīcēm pie viena kontrollera.
Saderīgs ar LVD un SE vidēm:Atbalsta LVD/SE specifikācijas un ir piemērots esošajām Ultra320 SCSI infrastruktūrām.

InLine® SCSI U320 lentes kabelis ir izstrādāts iekšējai lietošanai Ultra320 SCSI sistēmās. Tas nodrošina strukturētu līdz pat divu perifērijas ierīču savienojumu ar SCSI U320 kontrolieri datora korpusā vai rūpnieciskā sistēmā.
68 kontaktu vītā pāra lentes kabeļa konstrukcija atbalsta datu pārraidi līdz 320 Mb/s un nodrošina stabilu signāla kvalitāti paralēlās SCSI arhitektūrās. Integrētais LVD/SE terminēšanas rezistors atvieglo pareizu kopnes terminēšanu un samazina iespējamos signāla atstarojumus.
Trīs IDC 68 kontaktu ligzdas nodrošina elastīgu ierīču ķēdes veidošanu. Kabelis ir piemērots apkopes darbiem, sistēmas paplašināšanai un esošo infrastruktūru ar Ultra320 SCSI tehnoloģiju nodrošināšanai.

Saskarne: Ultra320 SCSI
Dizains: iekšējais lentes kabelis
Kontaktu skaits: 68 kontaktu

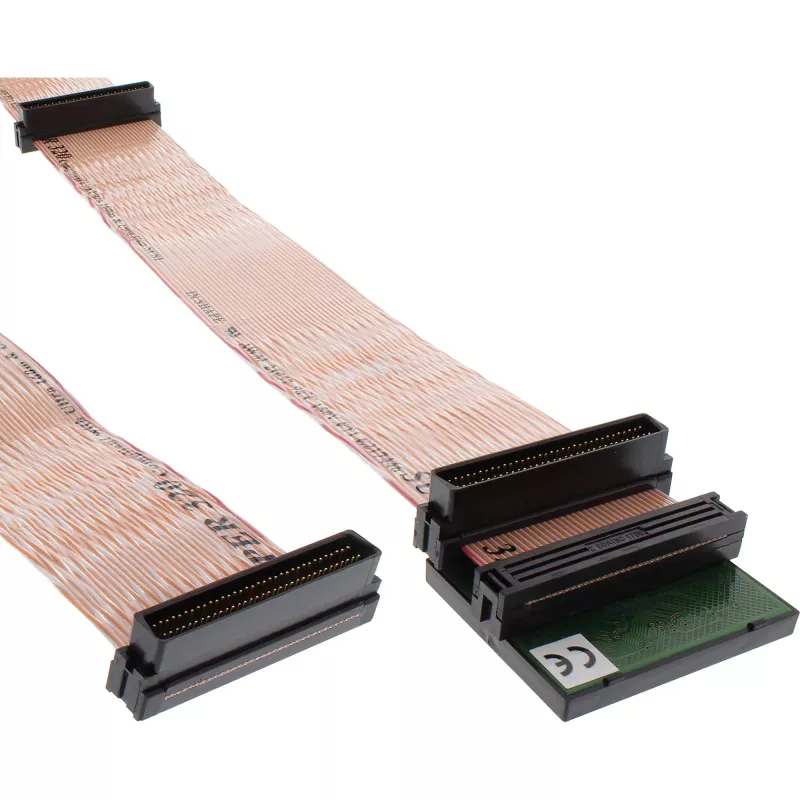

Savienotājs: 3x IDC 68 kontaktu ligzda
Terminēšana: integrēts LVD/SE terminēšanas rezistors
Maksimālais datu pārraides ātrums: 320 Mb/s
Kabeļa garums: 0,75 m
Kabeļa tips: vītā pāra lente

InLine SCSI U320 lentes kabelis, 68 kontaktu, 2 ierīcēm, ar terminatoru. Produkta krāsa: Daudzkrāsaina, Kabeļa garums: 0,75 m. Iepakojuma platums: 120 mm, Iepakojuma dziļums: 230 mm, Iepakojuma augstums: 33 mm. Platums: 52 mm, Dziļums: 780 mm, Augstums: 20 mm

Kā lietot

Izslēdziet datoru un atveriet korpusu. Novietojiet InLine 68 kontaktu lentes kabeli no SCSI U320 kontrollera līdz pirmajai ierīcei, pēc tam pievienojiet otro ierīci pie kabeļa otrā savienotāja. Pārliecinieties, ka integrētais terminatoris ir uzstādīts ķēdes galā, ja to prasa jūsu konfigurācija. Nostipriniet kabeli drošā attālumā no ventilatoriem un kustīgām daļām, pirms aizverat korpusu un ieslēdzat sistēmu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šo kabeli sistēmās, kas paredzētas U320 SCSI standartiem, izvairieties no pārmērīgas lentes locīšanas vai vērpšanas un pārbaudiet ierīču ID un terminēšanas iestatījumus saskaņā ar kontrollera un ierīču dokumentāciju.
