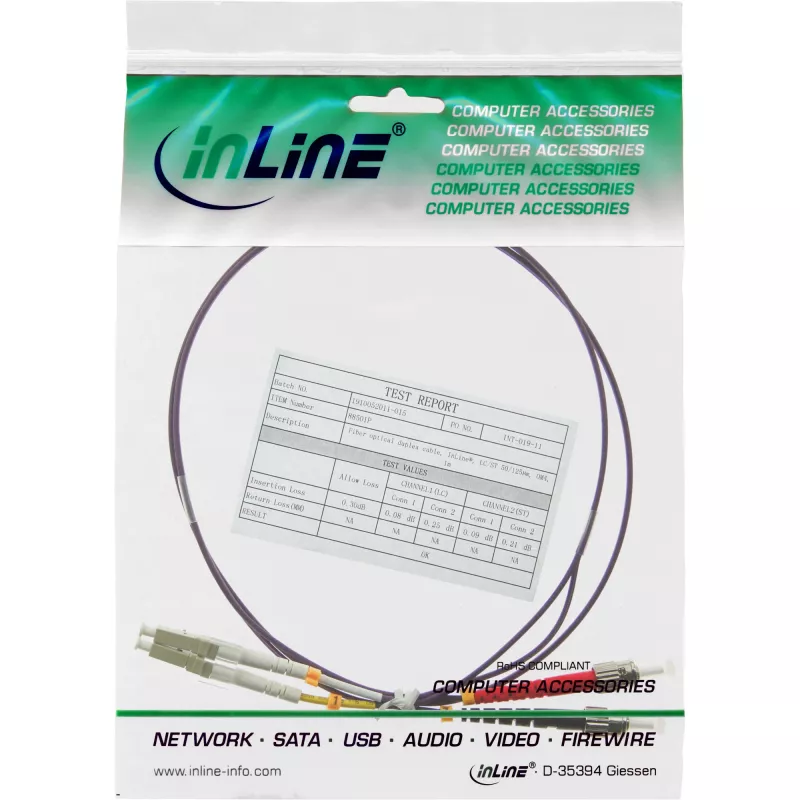

InLine šķiedras optiskā dupleksā kabelis LC/ST 50/125µm OM4 20m

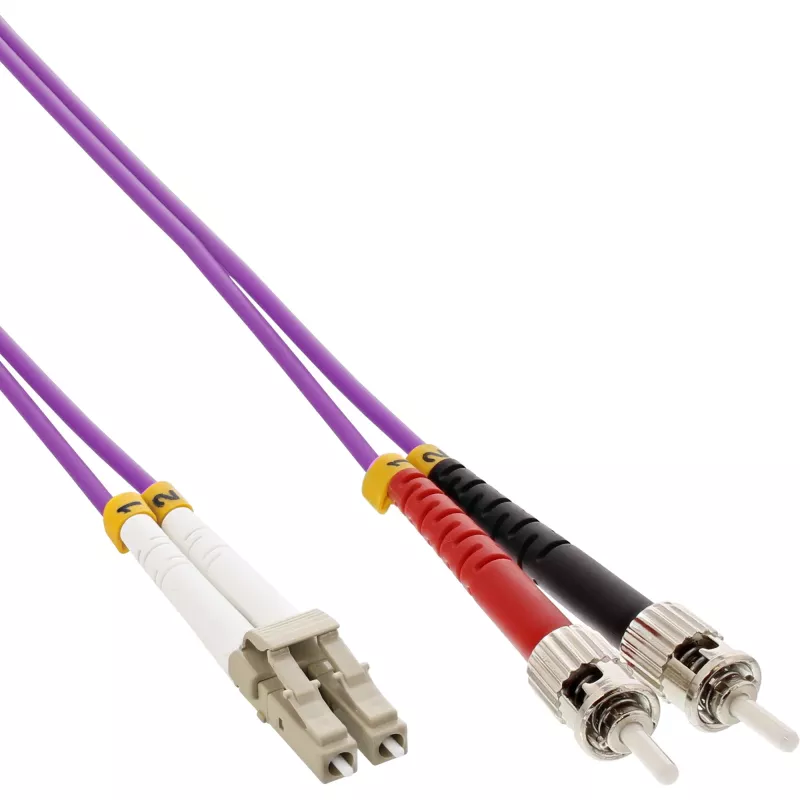

InLine šķiedras optiskais dupleksais kabelis LC/ST 50/125µm OM4 20m ir daudzmodu optiskais komutācijas kabelis, kas izstrādāts ātrdarbīgai datu pārraidei un pilndupleksai komunikācijai. Apvienojot LC savienotāju vienā galā ar ST savienotāju otrā, šis 20 metru garais kabelis izmanto 50/125 µm serdes/apvalka ģeometriju un OM4 klases daudzmodu stiklu, lai nodrošinātu palielinātu joslas platumu un samazinātu modālo dispersiju salīdzinājumā ar zemākiem OM reitingiem. Tas ir paredzēts mugurkaula, horizontālajiem un iekārtu starpsavienojumiem, kur nepieciešama uzticama optiskā signāla kvalitāte un savienotāju saderība.

Priekšrocības

Šis dupleksais optiskais kabelis nodrošina zemus ievades zudumus un paredzamu vājinājumu OM4 viļņu garumos, ļaujot panākt stabilu veiktspēju īsa un vidēja attāluma līnijām. Jauktā LC/ST savienotāju konfigurācija piedāvā savstarpēji saderīgu savienojamību ar ierīcēm, kurām ir LC pieslēgvietas, un mantoto aprīkojumu, kas izmanto ST saskarnes. 20 m garums daudzās instalācijās ļauj elastīgi izvietot tīkla ierīces bez signāla atkārtotājiem, un daudzmodu OM4 specifikācija atbalsta lielāku modālo joslas platumu mūsdienu slēdžu un serveru vidēm.

Piemērots

• Optiskajai plāsterošanai starp slēdžiem, plākstera paneļiem un raiduztvērējiem datu centros un serveru telpās
• Tīkla iekārtu, kas izmanto LC un ST savienotājus, savienošanai
• Horizontālajai kabeļošanai biroju LAN un universitātes pilsētiņu tīklos
• Telekomunikāciju līnijām, kurām nepieciešami pilndupleksi daudzmodu savienojumi

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāju tipi: LC (viens gals) un ST (otrs gals), duplekss
• Garums: 20 m
• Režīms: Duplekss (divvirzienu pilnduplekss pa divām šķiedrām)
• Tipiski pielietojumi: 10 Gbps un ātrāki daudzmodu tīkli īsos līdz vidējos attālumos

Kā lietot

Pārbaudiet savienotāju gala virsmas un pārliecinieties, ka putekļu vāciņi tiek noņemti tieši pirms savienošanas. Izlīdziniet un ievietojiet LC savienotāju LC ligzdā, līdz atskan klikšķis, un ievietojiet ST savienotāju ST ligzdā ar ceturtdaļas pagrieziena bajonetes fiksatoru, lai to nostiprinātu. Izvietojiet kabeli tā, lai izvairītos no asiem liekumiem, un ievērojiet daudzmodu šķiedrai noteikto minimālo liekuma rādiusu, lai novērstu palielinātu vājinājumu. Atvienojot, atlaidiet LC fiksatoru un pagrieziet ST savienotāju, lai atbloķētu, pirms velciet taisni ārā. Ievērojiet standarta šķiedru apstrādes procedūras, lai izvairītos no piesārņojuma vai fiziskiem bojājumiem.

Ieteikumi

Izmantojiet vizuālo bojājumu lokatoru vai optisko jaudas mērītāju, lai pārbaudītu līnijas nepārtrauktību un izmērītu ievades zudumus pēc uzstādīšanas. Saglabājiet rezerves putekļu vāciņus neizmantotiem savienotājiem un regulāri tīriet savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas rīkiem. Līnijām, kam nepieciešami lielāki attālumi vai vienmoda pārraide, izvēlieties atbilstošu vienmoda optisko kabeli, nevis daudzmodu OM4.
