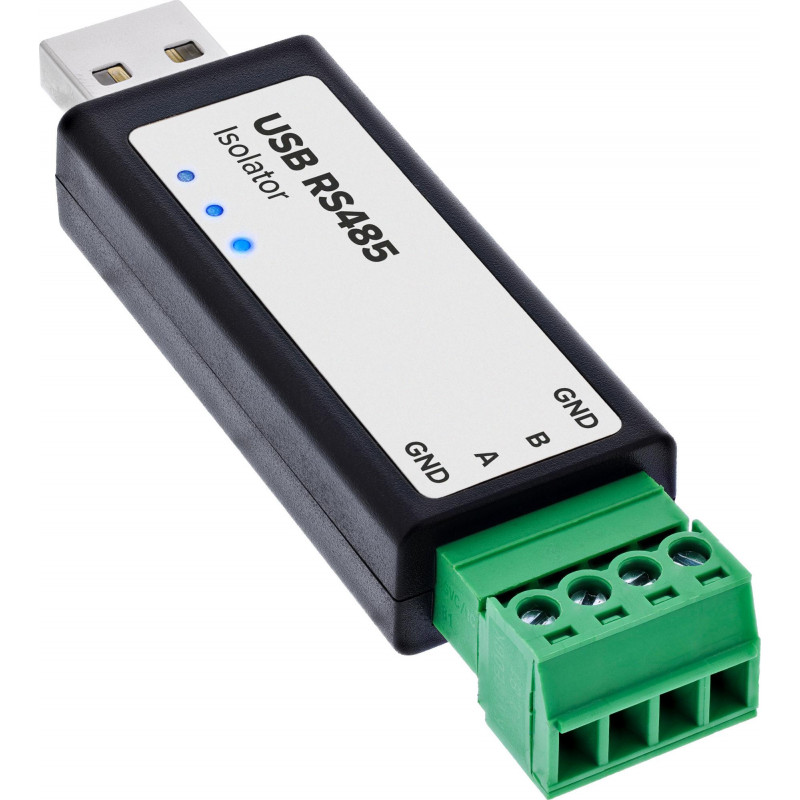

InLine® USB uz seriālo RS485 pārveidotājs ar izolatoru, USB-A uz 4 kontaktu termināli

InLine® USB uz seriālo RS485 pārveidotājs ar izolatoru savieno datora USB-A portu ar RS485 ierīcēm un Modbus tīkliem, izmantojot virtuālo COM portu. Tam ir galvaniskā izolācija līdz 2,5 kV, pārsprieguma, zibens un ESD aizsardzība, kā arī iebūvēts 120 Ω terminējošais rezistors uzticamai datu pārraidei.

Galvenās iezīmes

• Galvaniskā izolācija līdz 2,5 kV samazina potenciālu atšķirības un zemes cilpas
• Pārsprieguma, zibens un ESD aizsardzība pasargā no elektriskiem traucējumiem
• Automātiska virziena pārslēgšana pusdupleksa režīmā, nav nepieciešami programmatūras iestatījumi
• FTDI FT232RNL mikroshēmojums atbalsta pārraides ātrumu no 300 līdz 512 000 bps
• Iebūvēts 120 Ω terminējošais rezistors samazina signāla atstarojumus
• Atbalsta Windows XP līdz Windows 11, Linux, macOS un Android
• Skrūvju terminālis nodrošina drošu savienojumu; divi GND termināļi zemes savienojumiem vai kabeļa ekranējumam

Specifikācijas

• Zīmols: InLine
• MPN: 33307D
• Produkta veids: USB uz seriālo adapteri
• Seriālā interfeisa tips: RS-485
• Mikroshēmojums: FTDI FT232RNL
• Resursdatora savienojums: USB-A
• Ierīces savienojums: RS485 skrūvju terminālis
• Kontaktu konfigurācija: GND, A, B, GND
• Pārraides ātrums: no 300 līdz 512 000 bps
• Pārraides režīms: pusduplekss ar automātisku virziena pārslēgšanu
• Maksimālais RS485 kabeļa garums: līdz aptuveni 1,2 km
• Maksimālais USB kabeļa garums: līdz aptuveni 5 m
• Kopnes dalībnieki: līdz 32 ierīcēm uz kopnes segmentu
• Terminējošā pretestība: iebūvēta 120 Ω
• Izolācijas spriegums: līdz 2,5 kV
• Zibens aizsardzība: 600 W pārsprieguma un zibens aizsardzība
• ESD aizsardzība: līdz 15 kV
• USB aizsardzība: 200 mA PTC drošinātājs, ESD aizsardzība
• RS485 aizsardzība: TVS diode, aizsargdiode, pārsprieguma aizsardzība
• Statusa indikatori: PWR, TXD, RXD
• Atbalstītās operētājsistēmas: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Darba temperatūra: no -40 °C līdz +85 °C
• Mitrums: no 5 % līdz 95 % RH, bez kondensācijas
• B puse: USB-A tēviņš
• Izcelsmes valsts: Ķīna
