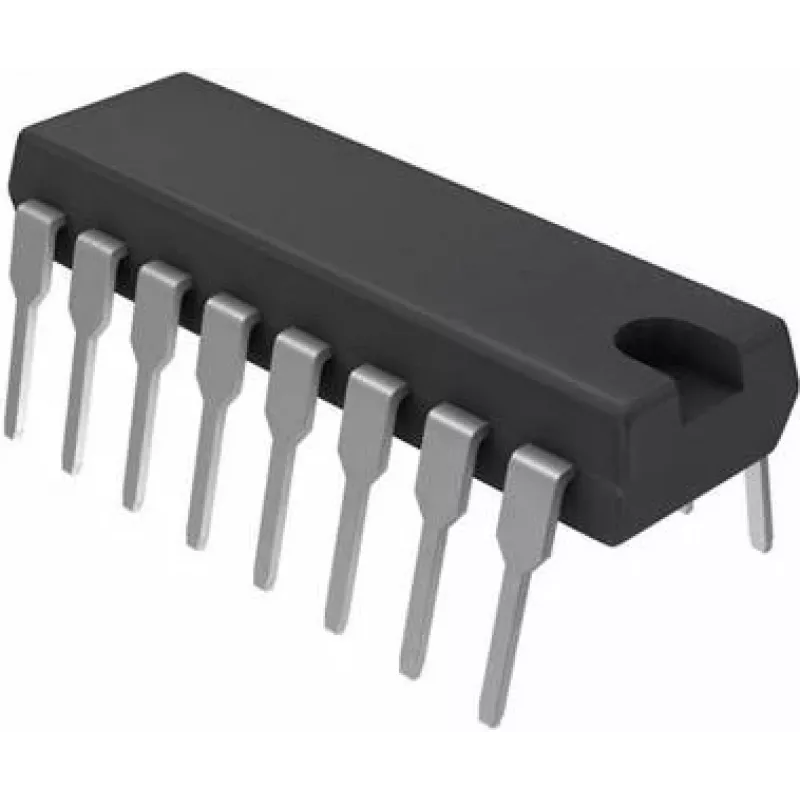

Instrumentu pastiprinātājs Texas Instruments INA110KP, vienkanāla, DIP-16

Texas Instruments INA110KP ir vienkanāla instrumentu pastiprinātājs, kas piegādāts DIP-16 korpusā. Tas ir izstrādāts precīzai diferenciālo signālu pastiprināšanai un precīzai pastiprinājuma kontrolei, padarot to piemērotu sensoru saskarnēm un mērījumu ķēdēm. Ierīce ir paredzēta zema trokšņa priekšpastiprinātāju kaskādēm, signālu kondicionēšanas posmiem un datu iegūšanas sistēmām, kur stabilam pastiprinājumam un kopējā signāla slāpēšanai ir svarīga nozīme, pārveidojot mazus diferenciālos signālus lietojamos līmeņos.

Priekšrocības

Pastiprinātājs nodrošina stabilu un precīzu pastiprinājumu ar zemu trokšņa līmeni un labu kopējā signāla slāpēšanu, kas uzlabo mērījumu precizitāti. Tā DIP-16 caurummontāžas korpuss vienkāršo prototipēšanu, maketēšanu un modernizāciju esošajās sistēmās. Ierīces vienkanāla arhitektūra samazina plates laukumu salīdzinājumā ar daudzkanālu alternatīvām, ja nepieciešams kondicionēt tikai vienu ieeju.

Piemērots

• Tilta sensoru un devēju saskarnei
• Zema trokšņa priekšpastiprinātājam datu iegūšanai
• Signālu kondicionēšanai laboratorijas iekārtās
• Iegultām mērījumu sistēmām un prototipēšanai

Galvenās specifikācijas

• Viens instrumentu pastiprinātāja kanāls
• DIP-16 caurummontāžas korpuss ērtai prototipēšanai
• Precīza diferenciālā pastiprināšana ar regulējamu pastiprinājumu
• Zems ieejas troksnis jutīgiem mērījumiem
• Augsts kopējā signāla slāpēšanas koeficients traucējumu samazināšanai
• Piemērots vienpolārai vai divpolārai barošanai atkarībā no shēmas konstrukcijas

Lietošana

Ievietojiet INA110KP saderīgā DIP-16 ligzdā vai pielodējiet to pie PCB laukuma, kas paredzēts caurummontāžas komponentēm. Konfigurējiet nepieciešamo pastiprinājumu saskaņā ar ražotāja ieteikto ārējo rezistoru tīklu vai shēmas konfigurāciju, ievērojot ieteiktos izkārtojuma principus, lai samazinātu troksni un saglabātu kopējā signāla slāpēšanu. Nodrošiniet atbilstošus barošanas spriegumus un bloķējošos kondensatorus tuvu barošanas kontaktiem, un izvadiet diferenciālo ieeju vadus kā saskaņotus pārus, lai samazinātu traucējumus.

Ieteikumi

Optimālai veiktspējai izmantojiet īsus, saskaņotus diferenciālo ieeju maršrutus, novietojiet barošanas atsaistes kondensatorus tuvu pastiprinātājam un ievērojiet ražotāja norādījumus ārējiem pastiprinājuma iestatīšanas komponentiem. Mērot ļoti mazus signālus, izmantojiet ekranētus savienojumus un zema trokšņa atsauci, lai saglabātu signāla integritāti.
