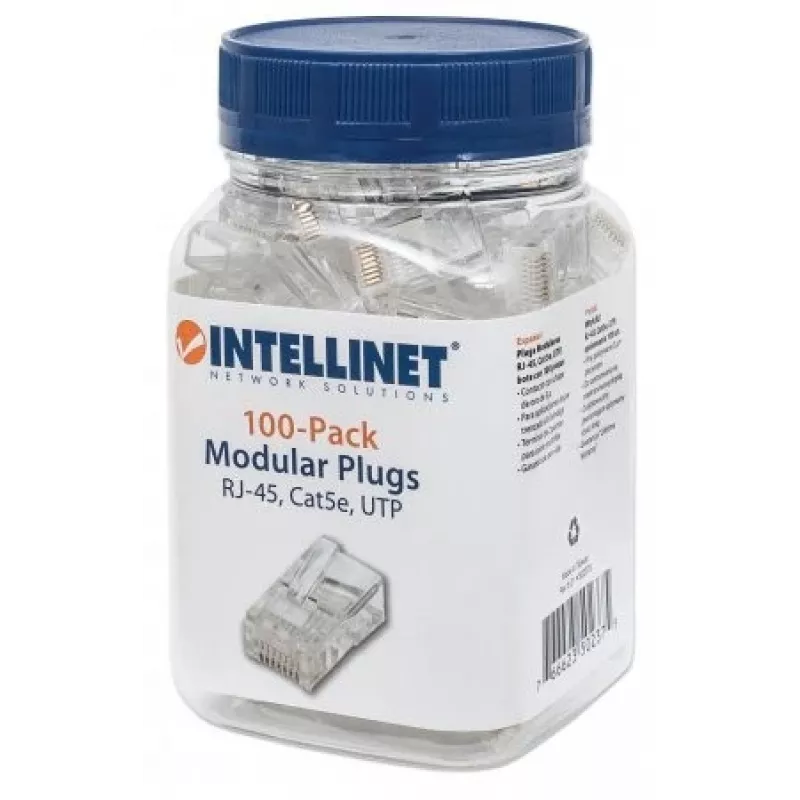

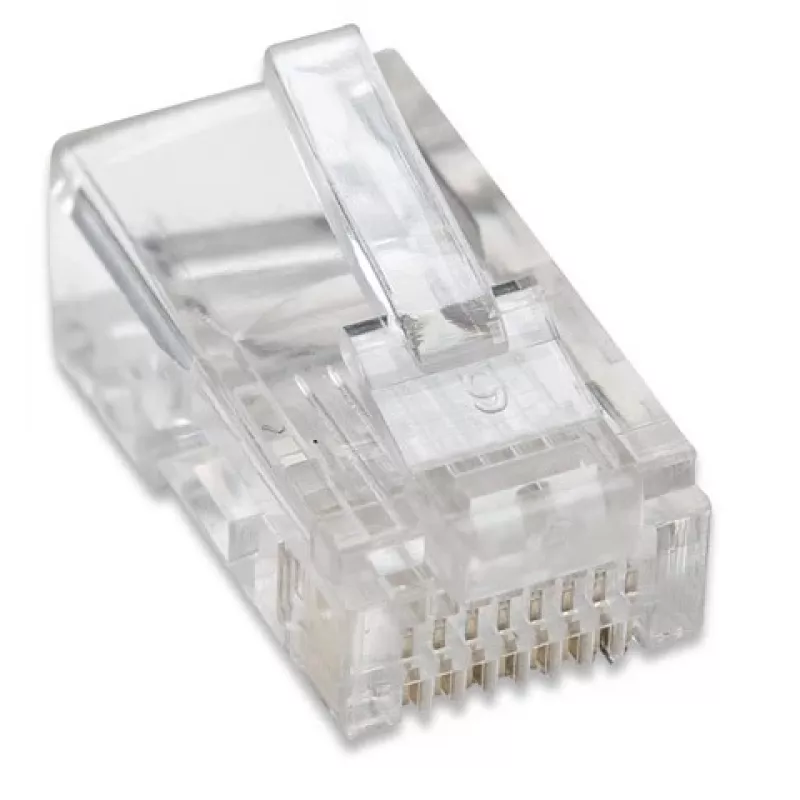

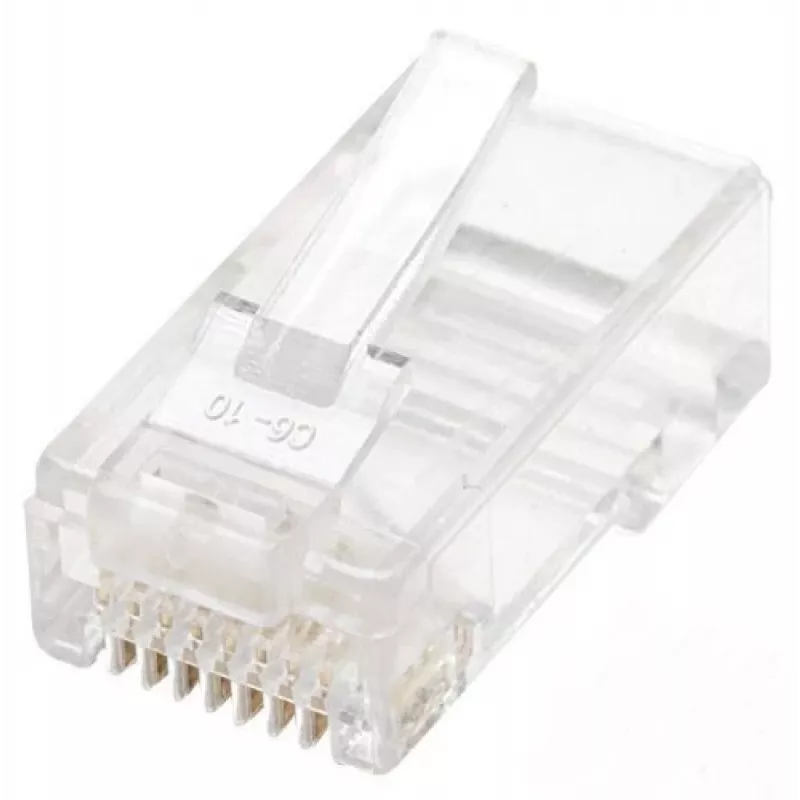

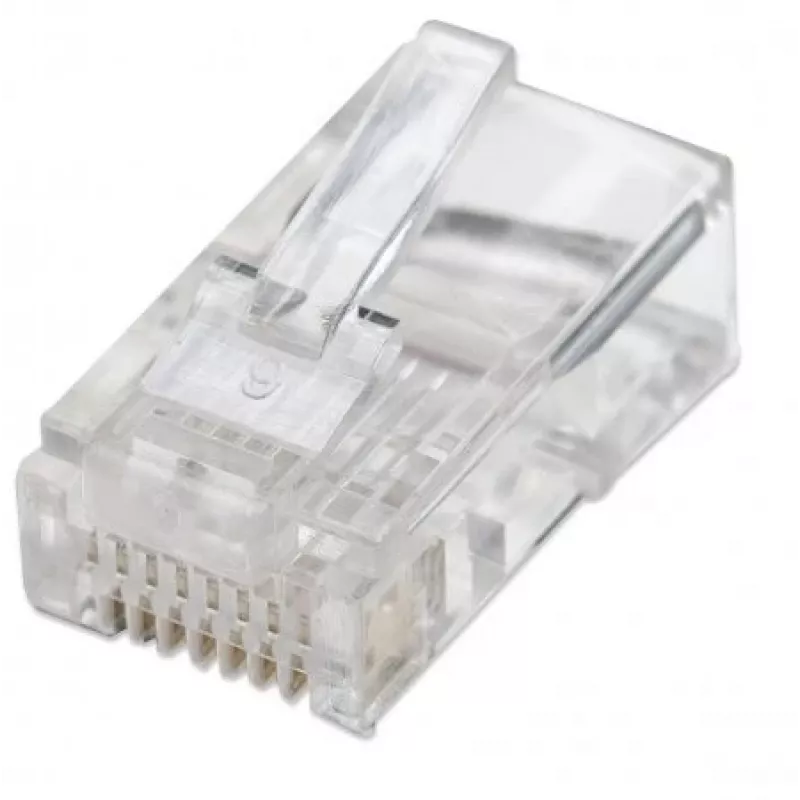

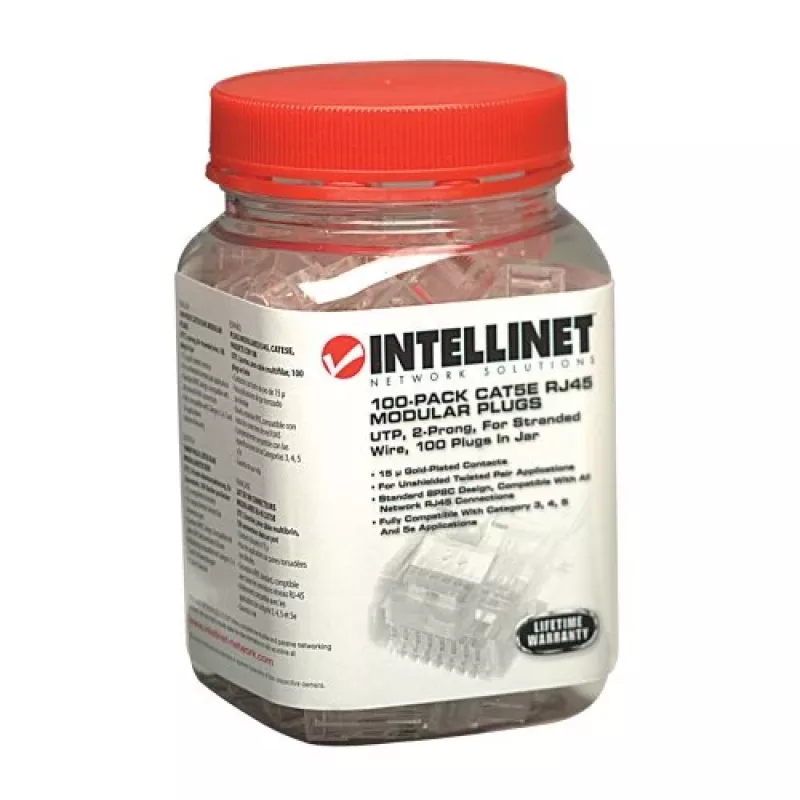

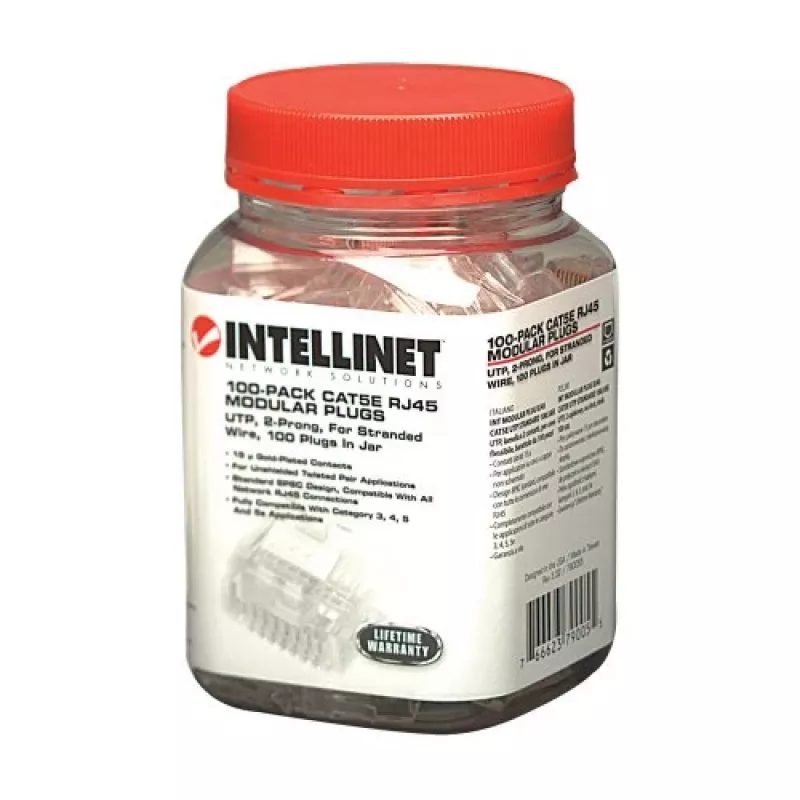

Intellinet 502375 vadu savienotājs RJ-45 Caurspīdīgs

Intellinet 502375 RJ-45 vadu savienotājs ir caurspīdīgs modulārais spraudnis, kas paredzēts neekranētu vītā pāra (UTP) tīkla kabeļu gala apstrādei. Tam ir 3 µm biezi zeltīti kontakti un 2 zaru spaile, kas optimizēta vītai stieplei, nodrošinot uzticamu elektrisko savienojumu standarta Ethernet instalācijām. Katrā iepakojumā ir 100 savienotāji, kas piemēroti apaļajiem kabeļiem un parastajiem tīkla veidošanas darbiem.

Priekšrocības

Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izlīdzinājumu gala apstrādes laikā, savukārt zeltītie kontakti samazina oksidēšanos un uzlabo ilgtermiņa signāla integritāti. 2 zaru spailes konstrukcija ir paredzēta vītajiem kabeļiem, nodrošinot drošu kontaktu ar atsevišķiem vadītājiem. Kompaktais modulārais formas faktors iederas standarta RJ-45 ligzdās un nodrošina saderību ar tipiskiem presēšanas instrumentiem, ko izmanto gan profesionālā, gan DIY vidē.

Piemērots

• UTP Ethernet kabeļu gala apstrādei mājas vai biroja tīkliem
• Lauka vadu un uzstādīšanas vietas kabeļu instalācijām
• Bojātu RJ-45 spraudņu remontam vai nomaiņai uz savienotājvadiem
• DIY tīkla projektiem un maza mēroga strukturētai kabeļu sistēmai

Galvenās specifikācijas

• Kontaktu pārklājums: 3 µm zelta
• Kabeļu saderība: neekranēts vītais pāris (UTP), apaļais kabelis
• Vadītāja tips: vītas stieples atbalsts ar 2 zaru spaili
• Korpuss: caurspīdīga plastmasa vadītāju redzamībai
• Iepakojuma saturs: 100 savienotāji iepakojumā

Kā lietot

Noņemiet UTP apaļā kabeļa ārējo apvalku, lai atklātu vītos pārus, atvijiet un izlīdziniet vadītājus atbilstoši vēlamajam vadu standartam (T568A vai T568B). Ievietojiet vadus pilnībā caurspīdīgajā RJ-45 savienotājā, lai katrs vadītājs atrastos zem atbilstošā kontakta un būtu redzams caur korpusu. Izmantojiet piemērotu RJ-45 presēšanas instrumentu, lai saspiestu spraudni, kas nostiprina 2 zaru spailes vītajos vadītājos un nofiksē spraudni uz kabeļa. Pēc presēšanas pārbaudiet nepārtrauktību un pareizu kontaktu izvietojumu ar kabeļa testeri.

Ieteikumi

Lai sasniegtu optimālus rezultātus, izmantojiet kvalitatīvu presēšanas instrumentu, kas ir saderīgs ar modulārajiem RJ-45 spraudņiem, un pārbaudiet katru gala apstrādāto kabeli ar tīkla kabeļa testeri. Izvairieties no pārāk lielas apvalka noņemšanas un saglabājiet pareizu vadītāju izlīdzinājumu, lai novērstu savienojuma kļūmes. Šie savienotāji ir paredzēti neekranētiem lietojumiem; neizmantojiet tos ekranētu kabeļu gala apstrādei, kur nepieciešams ekranēts RJ-45 spraudnis.
