Lanview LVN125415 vadu savienotājs RJ45 Metālisks

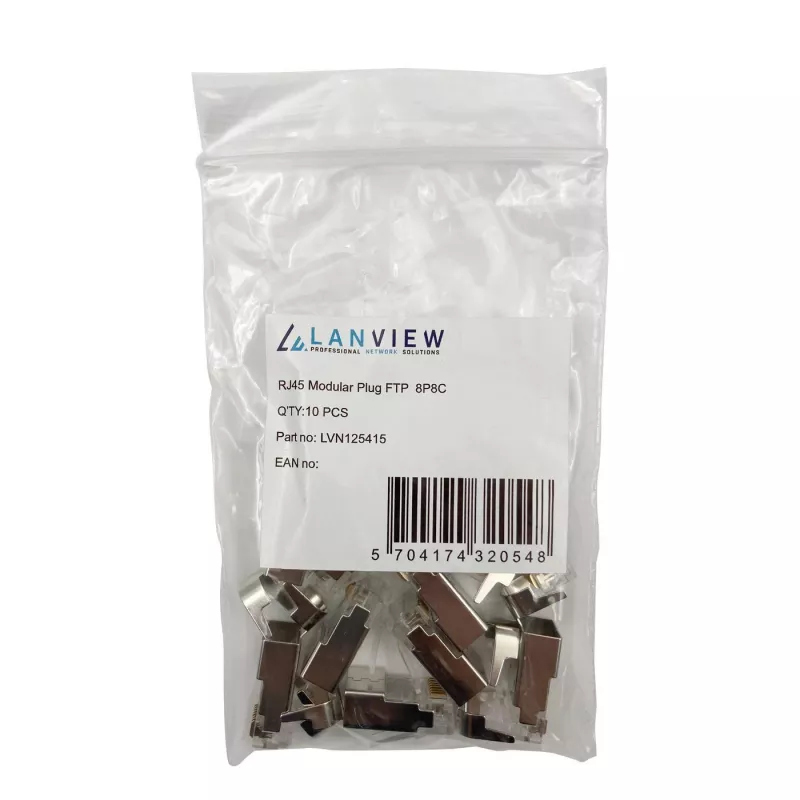

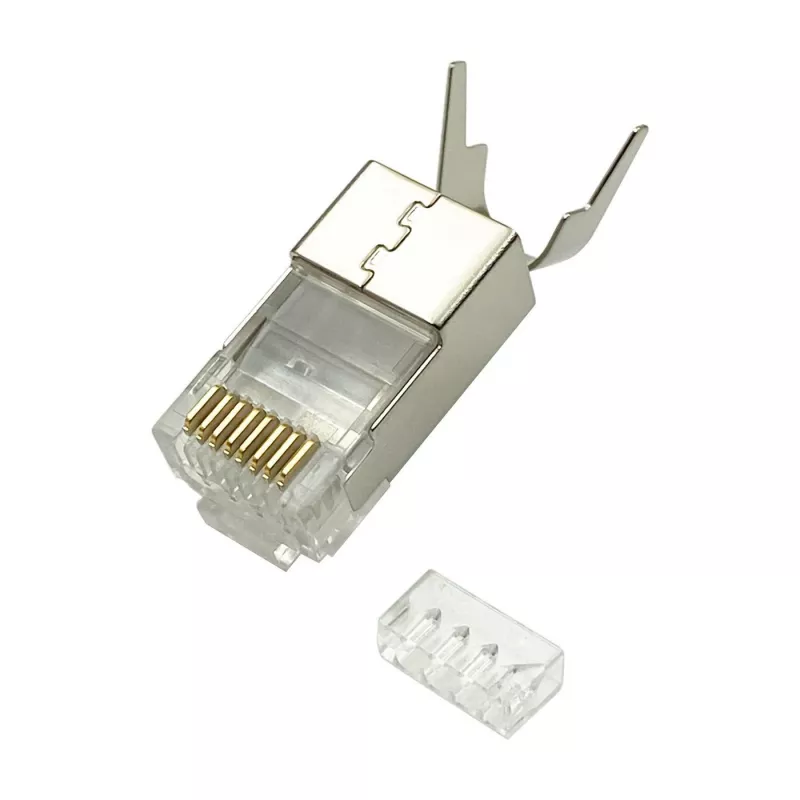

Lanview LVN125415 RJ45 vadu savienotājs ir metālisks vīrišķais spraudnis, kas paredzēts tiešai montāžai uz kabeļiem ar lielākiem AWG izmēriem, piemēram, Cat6a. Tas tiek piegādāts iepakojumā pa 10 gabaliem un sver 27,8 g uz vienību ar kompaktiem izmēriem (12 mm platums, 21 mm dziļums). Savienotājs atbalsta gan neekranētas, gan ekranētas instalācijas, un to parasti izmanto tīkla terminācijām, tostarp IP kameru kabeļu savienošanai.

Priekšrocības

LVN125415 piedāvā izturīgu metālisku apdari un vīrišķo RJ45 formfaktoru, kas nodrošina stabilu fizisku savienojumu un uzticamu signāla pārraidi. Tā dizains pielāgojas lielākiem vadītāju diametriem, vienkāršojot Cat6a kabeļu un citu liela AWG izmēru montāžu. Saderība gan ar ekranētiem, gan neekranētiem kabeļiem palielina elastību dažādās instalācijas vidēs.

Piemērots

• Cat6a un citu liela AWG Ethernet kabeļu terminācijai
• IP kameru tīkla instalācijām
• Ekranētai un neekranētai LAN kabeļu montāžai
• Lauka vai vietas vadu montāžai, kur nepieciešama tieša kabeļa pievienošana

Galvenās specifikācijas

• Zīmols: Lanview
• Modelis / MPN: LVN125415
• EAN: 5704174320548
• Dzimums: Vīrišķais RJ45
• Apdare: Metāliska
• Iepakojuma daudzums: 10 gabali
• Svars: 27,8 g (uz vienību)
• Izmēri: 12 mm (platums) × 21 mm (dziļums)
• Kabeļa saderība: Liels AWG (piem., Cat6a); atbalsta ekranētus un neekranētus kabeļus

Kā lietot

Sagatavojiet Ethernet kabeli, noņemot ārējo apvalku, lai atklātu vadītāju pārus un, ja tāds ir, ekrānu. Sakārtojiet vadītājus atbilstoši nepieciešamajam vadu standartam, pēc tam ievietojiet kabeli LVN125415 savienotājā, līdz tas ir pilnībā ievietots. Pabeidziet termināciju atbilstoši savienotāja tipam (saspiežot vai iespiežot, kā norādīts uzstādīšanas instrumentos). Pārliecinieties, ka ekrāns ir pareizi savienots, ja to izmanto ekranētās instalācijās, un pēc terminācijas pārbaudiet nepārtrauktību.

Ieteikumi

Izmantojiet atbilstošus saspiešanas vai terminācijas instrumentus, kas paredzēti RJ45 savienotājiem un liela AWG kabeļiem. Pirms savienojuma pabeigšanas pārbaudiet vadu pāru secību un pārbaudiet katru posmu ar tīkla testeri, lai apstiprinātu pareizu vadu un signāla integritāti. Ekranētām instalācijām pārliecinieties, ka savienotāja metāliskais korpuss nodrošina pareizu zemējumu, lai saglabātu ekrāna efektivitāti.
