Kabelis Silverstone CPS05 0,5 m Mini-SAS SFF-8643 uz SATA 7-Pin

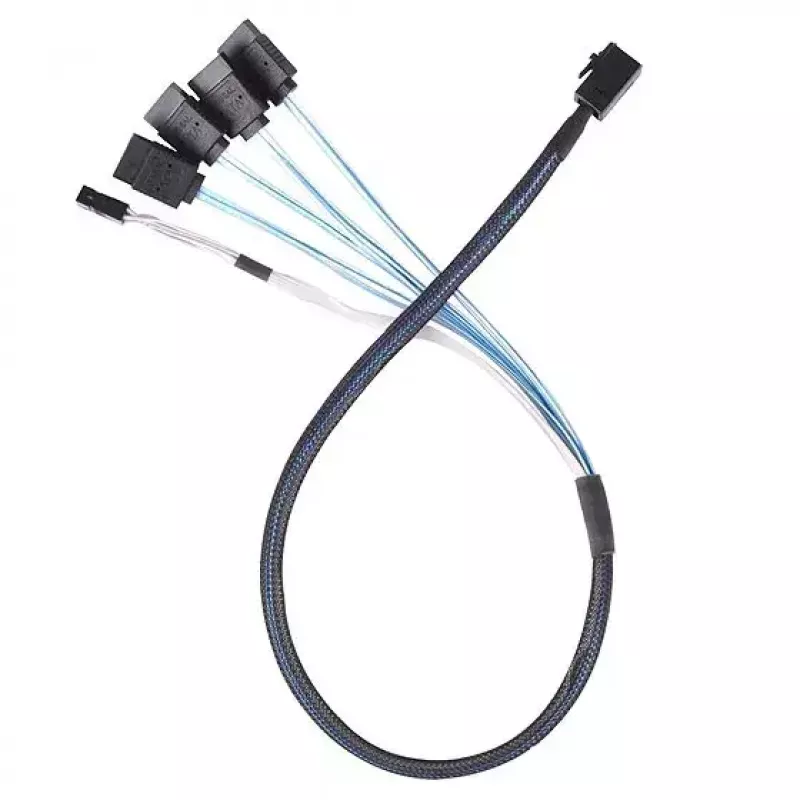

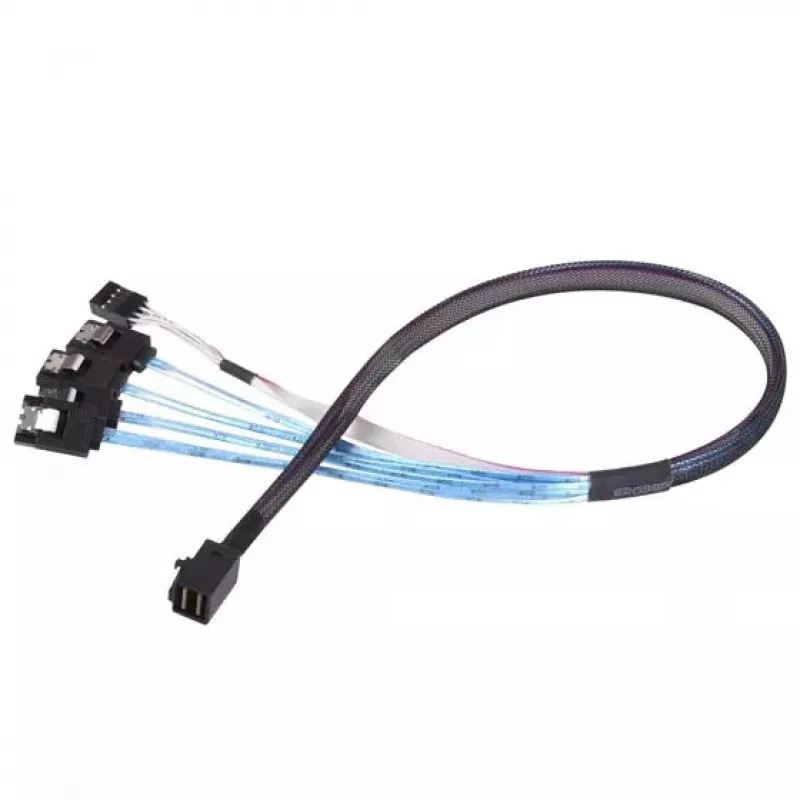

Silverstone CPS05 0,5 m garš kabelis no Mini-SAS SFF-8643 uz SATA 7-pin nodrošina kompaktu iekšējo savienojuma risinājumu Mini-SAS resursdatora vai kontrollera savienošanai ar līdz pat četriem SATA diskiem. Ar 36-pin SFF-8643 savienotāju vienā galā un četriem SATA 7-pin savienotājiem otrā šis 0,5 metru garais kabelis atbalsta tiešu datu pārraidi starp SAS/SATA kontrolleriem un standarta SATA glabāšanas ierīcēm ierobežotā datora korpusa vidē.

Priekšrocības

Šis kabelis apvieno īsu, vietu taupošu garumu ar četru pieslēgvietu SATA atzarojumu, samazinot kabeļu jucekli mazas formas faktora sistēmās un plauktos montējamos serveros. SFF-8643 uz SATA 7-pin konstrukcija nodrošina uzticamu signāla integritāti glabāšanas pārsūtījumiem un vienkāršo iekšējo vadu izvietojumu, savienojot vairākus SATA diskus ar vienu Mini-SAS pieslēgvietu. Pieejams melnā, zilā un baltā krāsā, lai saderētu ar dažādu korpusu interjeru.

Piemērots

• Mini-SAS kontrollera savienošanai ar vairākiem iekšējiem SATA diskiem
• Mazas formas faktora galddatoriem un kompaktiem serveru korpusiem
• RAID kontrollera vai HBA atzarojumam uz SATA disku nodalījumiem
• Iekšējo disku savienojumu uzlabošanai vai pārkārtošanai, ja ir ierobežota vieta

Galvenās specifikācijas

• Kabeļa garums: 0,5 m

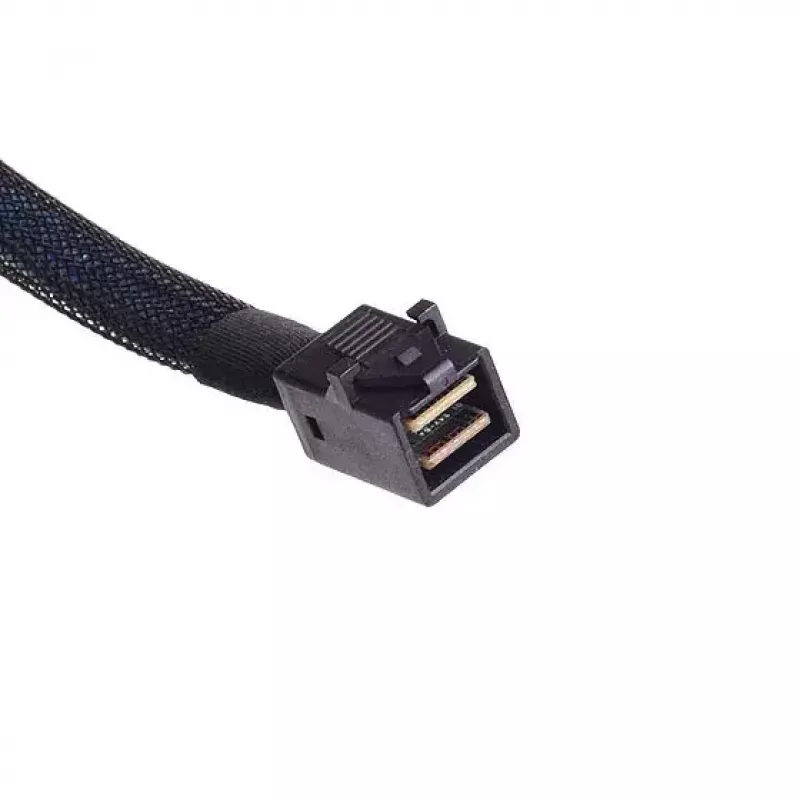

• 1. savienotājs: Mini-SAS SFF-8643, 36-pin

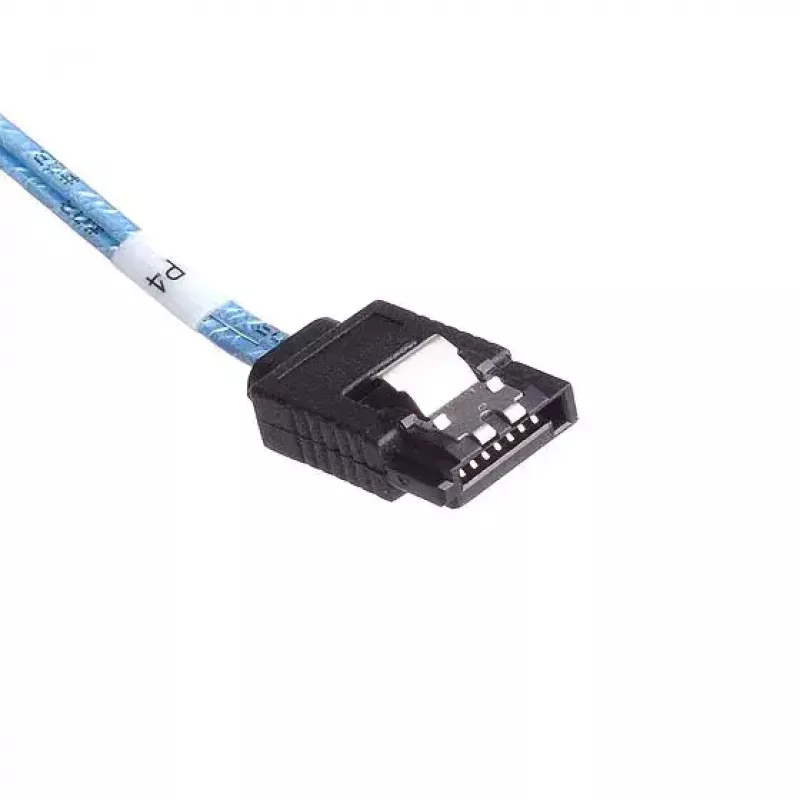

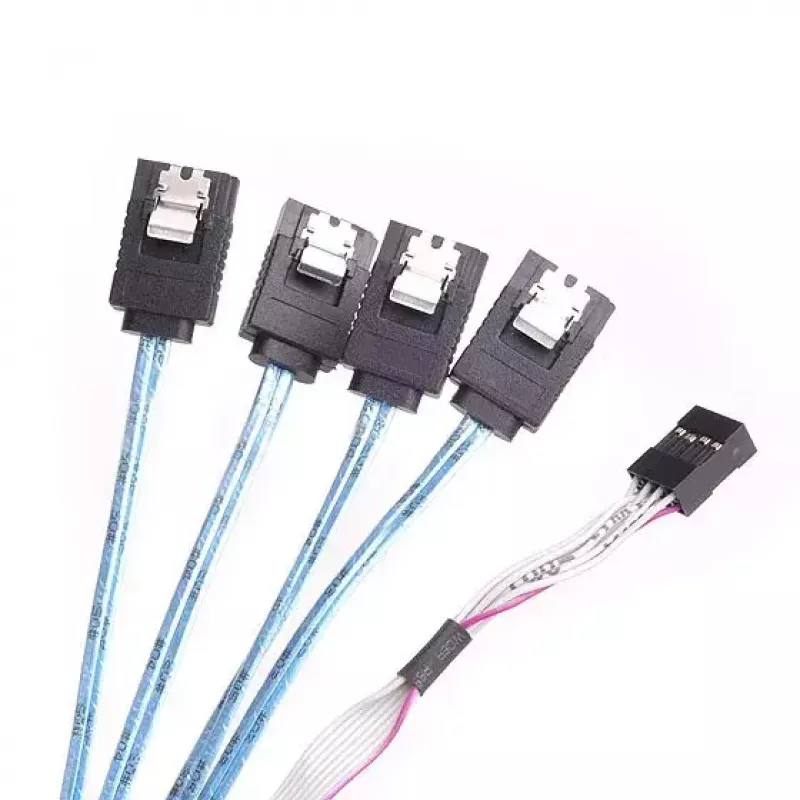

• 2. savienotājs: SATA 7-pin × 4 (atzarojums)
• Krāsas: melna, zila, balta

Kā lietot

Pirms kabeļa uzstādīšanas izslēdziet sistēmu un atvienojiet to no elektrotīkla. Ievietojiet SFF-8643 savienotāju Mini-SAS pieslēgvietā uz kontrollera vai HBA, pārliecinoties par pareizu orientāciju un drošu stiprinājumu. Uzmanīgi izvietojiet kabeli, izvairoties no asiem līkumiem, tad pievienojiet katru SATA 7-pin spraudni attiecīgajam SATA diska savienotājam. Vēlreiz pārbaudiet savienojumus, atjaunojiet strāvu un pārliecinieties, ka BIOS vai operētājsistēma atpazīst diskus.

Ieteikumi

Izmantojiet 0,5 m garumu šauros korpusos vai tuvu montētos disku rāmos, lai saglabātu signāla kvalitāti; izvairieties no pārmērīgas vīšanas vai locīšanas savienotāju tuvumā. Sistēmās ar aktīvu disku dzesēšanu pārliecinieties, ka kabeļa izvietojums netraucē gaisa plūsmu. Pirms uzstādīšanas pārbaudiet kontrollera saderību ar SFF-8643 uz SATA atzarojuma kabeļiem.
