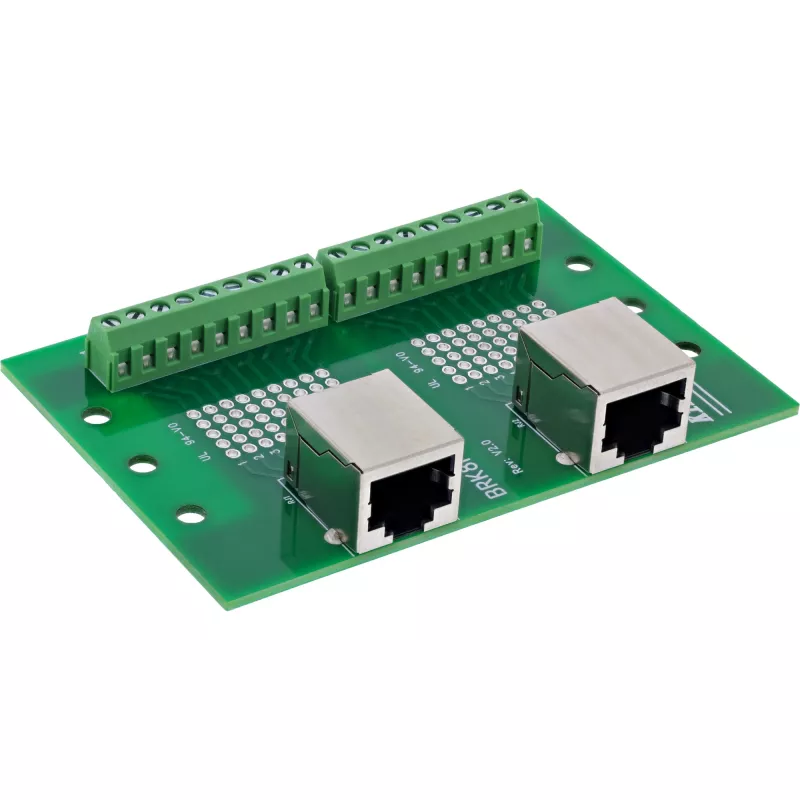

Kabeļu savienotāja adapteris InLine 92505C — RJ45 savienotāja adapteris tīkla pieslēgvadiem

Laika ietaupījums uzstādīšanas laikā:Divas skrūvju spaiļu sloksnes 8 vadiem plus ekranējums katra nodrošina ātru, bezlodēšanas savienošanu – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm, piemērots 16–26 AWG.
Dubultā RJ45 saskarne ar atsevišķu signālu maršrutēšanuDivas standartizētas RJ45 ligzdas (8P8C) taisnā dizainā ir neatkarīgi savienotas – ideāli piemērotas paralēlai kabeļu maršrutēšanai, dublēšanas risinājumiem vai testēšanas nolūkiem.

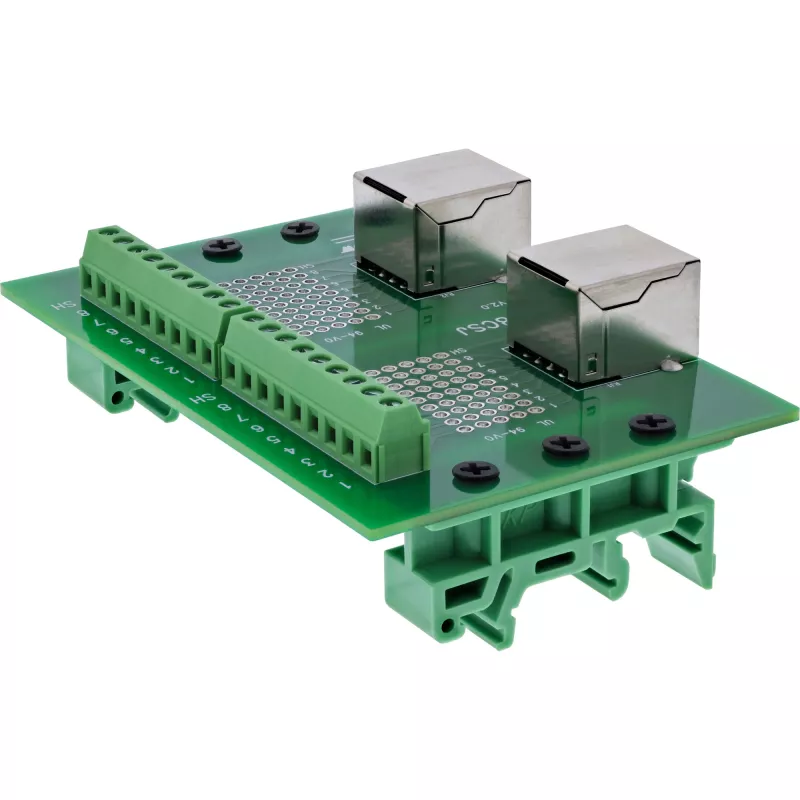

DIN sliedes stiprinājums kārtīgai sistēmas integrācijai:Izturīgs korpuss ar iepriekš uzmontētu DIN sliedes klipsi – ideāli piemērots strukturētai tīkla un vadības kabeļu instalācijai vadības skapjos.
Daudzpusīga izmantošana rūpniecībā:Piemērots Ethernet signālu sadalei, mašīnu komunikācijai, iegultajiem projektiem vai tīkla diagnostikai testēšanas vidēs.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 1,0 A uz kontaktu nodrošina uzticamu un drošu datu pārraidi – pat pastāvīgas slodzes apstākļos rūpnieciskās vidēs.

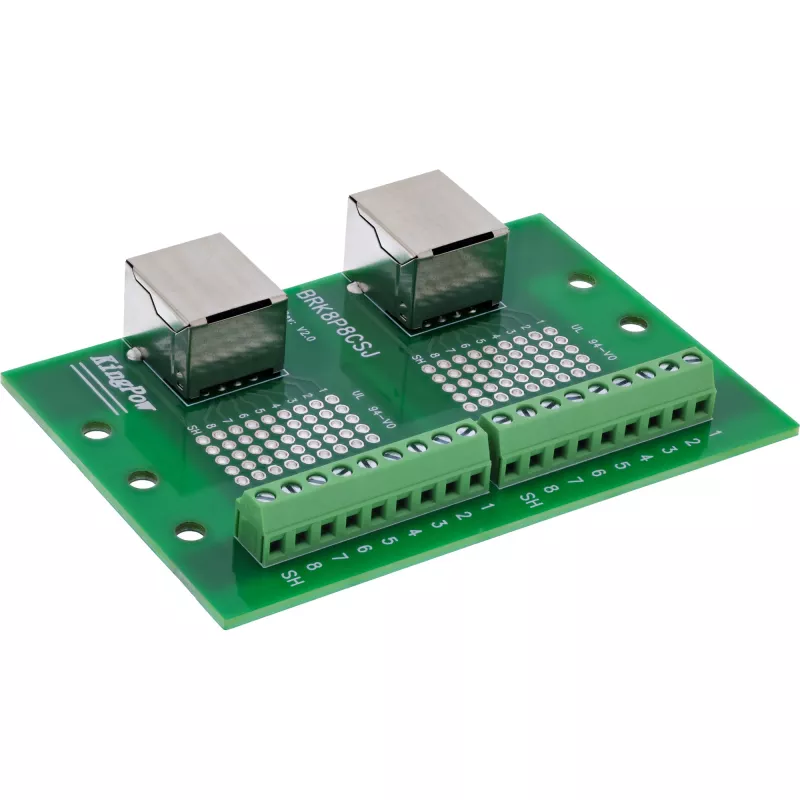

InLine® spaiļu bloks ar divām RJ45 ligzdām (8P8C, taisnā versija)un atsevišķu spaiļu piešķiri ir izstrādāts strukturētiem tīkla savienojumiem vadības skapjos, testēšanas vidēs vai iegultajās sistēmās.
Abas ligzdas ir pilnībā neatkarīgi savienotas ar skrūvju spaiļu sloksni ar 9 pieslēgumiem(8 signāli + ekranējums) – ideāli piemērotas paralēlai signālu maršrutēšanai, dublēšanas risinājumiem vai salīdzinošiem mērījumiem.
Spaiļu sloksnes (5,0 mm solis) atbalsta atsevišķus vadus diapazonā 16–26 AWG un var tikt savienotas ar plakanas galvas skrūvgriezi ≤ 2,5 mm.

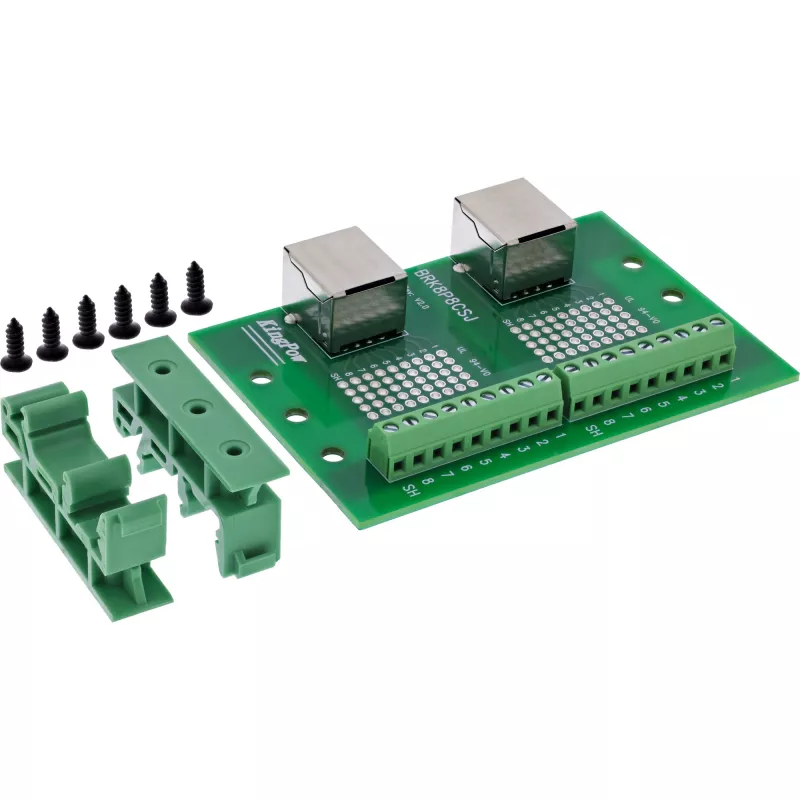

Pateicoties iepriekš uzmontētajam DIN sliedes klipsim, modulis ir nekavējoties gatavs standartiem atbilstošai integrācijai parastajās montāžas sliežu sistēmās.
Izturīgais dizains, pārdomātā signālu maršrutēšana un pārbaudītā aizsardzība pret īssavienojumiem un nepareizu pieslēgšanu padara adapteri par ideālu izvēli prasīgām rūpnieciskām Ethernet lietojumprogrammām.

RJ45 saskarne:2x 8P8C ligzda (taisns dizains)
Skrūvju spaiļu sloksne:2x 9 spailes (8 signāli + ekranējums), 5,0 mm solis, ar spiedplāksni
Savienojuma diapazons:16–26 AWG
Darbināšana:Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra:–20 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē
Montāža:Sagatavota DIN cepures sliedei
Izmēri:aptuveni 60 × 90 × 19 mm (P × A × D)

InLine 92505C. Savienotājs(-i): 2x RJ45 8P8C / 2x spaiļu bloks 9 spailes, Produkta krāsa: Zaļa, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV zīme. Svars: 73 g, Platums: 60 mm, Dziļums: 90 mm. Daudzums iepakojumā: 1 gab., Iepakojuma svars: 73 g, Iepakojuma tilpums: 100 cm³. Izcelsmes valsts: Taivāna

Kā lietot

Uzmontējiet moduli uz standarta DIN cepures sliedes, izmantojot iepriekš uzmontēto klipsi. Pievienojiet katru Ethernet kabeli vēlamajā RJ45 ligzdā vai pievienojiet atsevišķos vadus attiecīgajai skrūvju spaiļu sloksnei (ievērojiet kontaktu piešķiri un ekranējuma pieslēgumu). Izmantojiet plakanas galvas skrūvgriezi (≤ 2,5 mm), lai nostiprinātu vadus 5,0 mm soļa spaiļu blokos. Pārbaudiet savienojumus un nodrošiniet pareizu maršrutēšanu pirms strāvas pieslēgšanas vai tīkla datplūsmas sūtīšanas.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet norādītajā savienojuma diapazonā (16–26 AWG), nepārsniedziet nominālo strāvu un darba spriegumu, un uzturiet apkārtējās vides temperatūru robežās no −20 °C līdz +70 °C. Neatkarīgās RJ45 ligzdas ir piemērotas testēšanai, dublēšanai vai paralēlai signālu pārraidei; marķējiet katru savienojumu, lai novērstu nepareizu pieslēgšanu apkopes laikā.
