Kabeļu testeris LogiLink WZ0011

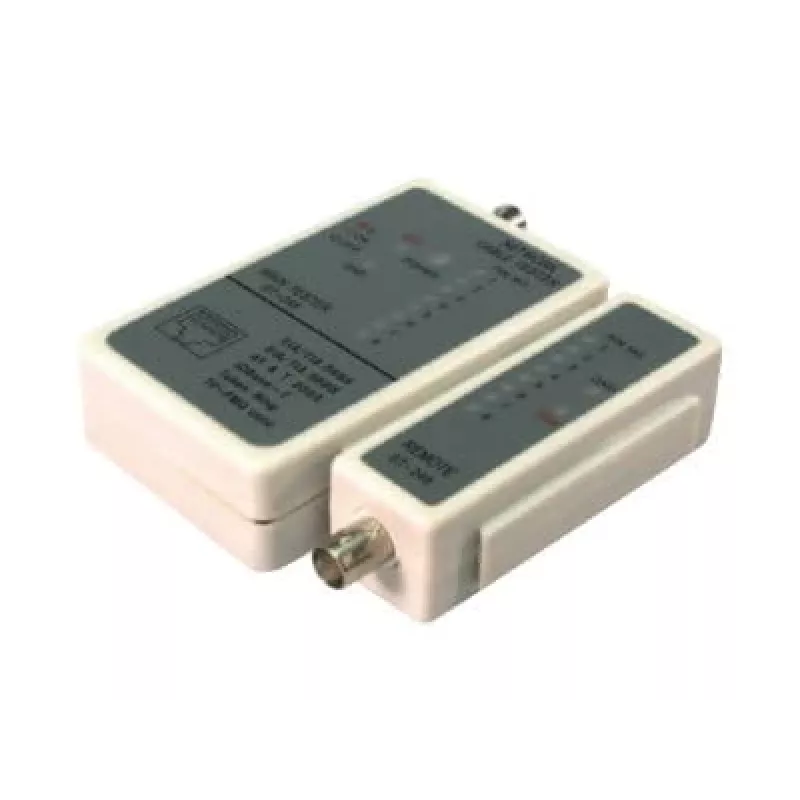

LogiLink WZ0011 kabeļu testeris ir kompakts rīks tīkla un sakaru kabeļu testēšanai, ieskaitot RJ45, RJ11 un koaksiālos savienojumus. Tas pārbauda kabeļa nepārtrauktību, atklāj pārrāvumus, īssavienojumus, nepareizus savienojumus un nodrošina kontaktu pret kontaktu konfigurācijas pārbaudi. Ierīce ietver attālo terminatoru ar RJ45 ligzdu un melnu somiņu ar rāvējslēdzēju uzglabāšanai; to darbina viena 9 V bloka baterija (nav iekļauta).

Priekšrocības

Testeris piedāvā gan automātisko skenēšanu, gan soli pa solim testēšanas režīmus un izmanto vairākas gaismas diodes, lai norādītu kabeļa statusu ātrai diagnostikai. Tā attālā iekārta ļauj testēt uzstādītos kabeļus no attālā gala, savukārt atpakaļcilpas un nepārtrauktības funkcijas palīdz lokalizēt un pārbaudīt ievilktās sakaru līnijas. Kompaktā forma un iekļautā uzglabāšanas somiņa padara to piemērotu lietošanai uz vietas.

Piemērots

• RJ45 Ethernet kabeļu testēšanai un pārbaudei
• RJ11 telefona līniju pārbaudei
• Koaksiālo kabeļu nepārtrauktības un bojājumu testēšanai
• Tīkla uzstādīšanas un apkopes diagnostikai uz vietas

Galvenās specifikācijas

• Atbalstītie savienotāji: RJ45, RJ11, BNC (koaksiālais)
• Testēšanas režīmi: Automātiskā skenēšana un soli pa solim
• Indikatori: Vairākas gaismas diodes statusam, bojājumiem un kontaktu kartēšanai
• Attālā iekārta: 1× RJ45 ligzda
• Barošana: 1× 9 V bloka baterija (nav iekļauta)
• Piederumi: Melna somiņa ar rāvējslēdzēju uzglabāšanai iekļauta

Kā lietot

Pievienojiet galveno testeri vienam kabeļa galam un pievienojiet attālo iekārtu pretējam galam (izmantojiet RJ45 attālo iekārtu Ethernet). Izvēlieties vēlamo testēšanas režīmu — automātisko skenēšanu pilnīgai automātiskai pārbaudei vai soli pa solim, lai novērotu atsevišķu kontaktu rezultātus. Nolasiet gaismas diožu secību, lai noteiktu nepārtrauktību, pārrāvumus, īssavienojumus, nepareizus savienojumus vai kontaktu pret kontaktu kartējumu. Nomainiet 9 V bateriju, kad indikators rāda zemu uzlādes līmeni.

Ieteikumi

Izmantojiet attālo iekārtu, lai testētu uzstādīto kabeli no attālā gala, un palaidiet automātisko skenēšanu, lai ātri identificētu biežākos bojājumus. Precīzai traucējummeklēšanai izmantojiet soli pa solim režīmu un pārbaudiet gaismas diožu modeļus atbilstoši lietotāja rokasgrāmatai. Uzglabājiet testeri un attālo iekārtu piegādātajā somiņā ar rāvējslēdzēju un izņemiet bateriju, ja uzglabājat ilgstoši.
