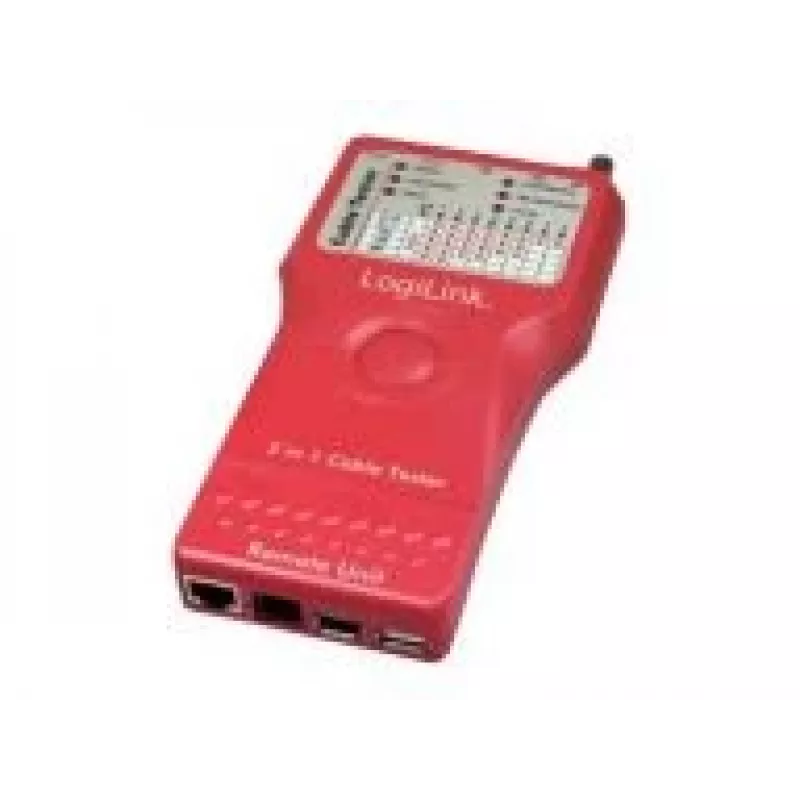

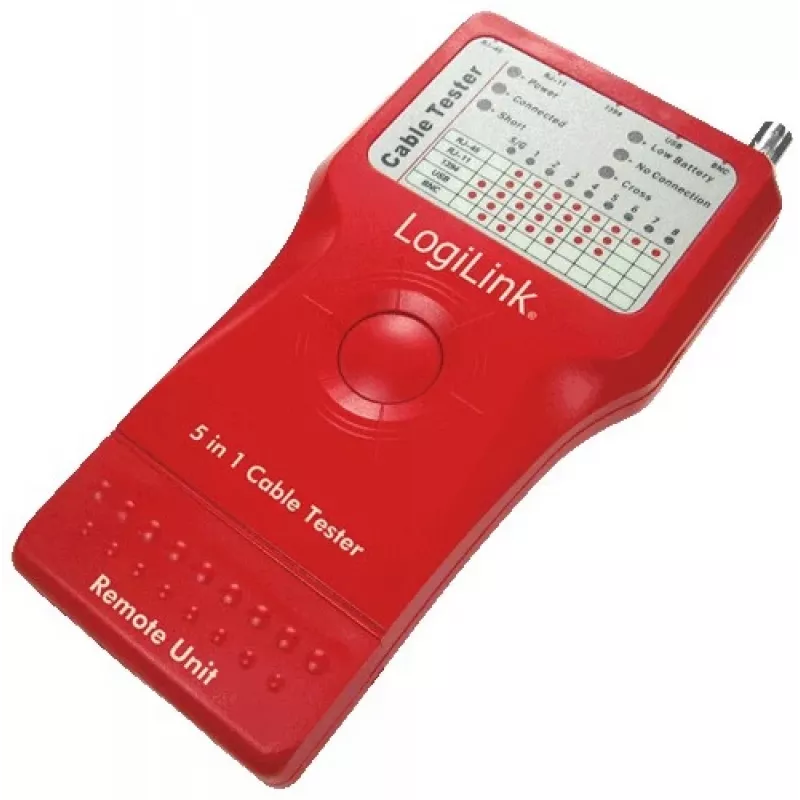

Tīkla kabeļu testeris LogiLink WZ0014

LogiLink WZ0014 5-in-1 kabeļu testeris pārbauda piecus izplatītus LAN un datora kabeļu tipus. Tas pārbauda instalēto vadu un savienotāju kabeļus ar RJ-11, RJ-45, USB, IEEE1394 un BNC savienotājiem, un ir paredzēts, lai noteiktu vadu nepārtrauktību un tipiskus bojājumus tiešajos savienojumos. Kompakta, ergonomiska rokas ierīce ietver attālinātu testeri, kas tiek glabāts galvenajā ierīcē, un darbojas ar 9 V bateriju.

Priekšrocības

Testeris atbalsta RJ-11, RJ-45, BNC, USB un IEEE1394 kabeļus un var pārbaudīt gan ekranētos (STP), gan neekranētos (UTP) LAN kabeļus. Vienas pogas darbība, LED indikatori un skaņas signāls padara rezultātu interpretāciju vienkāršu. Ierīce nodrošina līdz pat 600 pēdu (aptuveni 183 m) testēšanas attālumu RJ-45/RJ-11/BNC kabeļiem, ir aprīkota ar iebūvētu baterijas testu un ērtu baterijas piekļuvi, kā arī komplektā ir pārnēsāšanas soma transportēšanai un uzglabāšanai.

Piemērots

• Tīkla tehniķiem, kas pārbauda Ethernet kabeļus (RJ-45, STP/UTP)
• IT personālam, kas testē telefona un modema līnijas (RJ-11)
• Tehniķiem, kas pārbauda video, koaksiālos vai mantotos BNC savienojumus
• Remonta un apkopes darbiem ar USB un IEEE1394 kabeļu vadiem
• Instalēto vadu un savienotāju kabeļu pārbaudei uz vietas līdz pat 600 pēdām

Galvenās specifikācijas

• Atbalstītie savienotāji: RJ-11, RJ-45, BNC, USB, IEEE1394
• Barošanas avots: 9 V baterija
• Maksimālais testēšanas attālums: 600 pēdas (RJ-45/RJ-11/BNC)
• Testi: nepārtrauktība, atvērta/īssavienojuma/bojājumu indikācija tiešajos kabeļos
• Indikatori: LED un skaņas signāls; iebūvēts baterijas tests
• Dizains: ergonomiska rokas ierīce ar noņemamu attālināto testeri; iekļauta pārnēsāšanas soma

Kā lietot

Ievietojiet 9 V bateriju galvenajā ierīcē un, ja nepieciešams, pārbaudiet baterijas līmeni, izmantojot iebūvēto baterijas testu. Pievienojiet testējamā kabeļa vienu galu galvenajai ierīcei un otru galu attālinātajai ierīcei (vai izmantojiet galvenajā ierīcē glabāto attālināto testeri). Nospiediet vienīgo testa pogu, lai sāktu. Novērojiet LED secību un klausieties skaņas signālu, lai noteiktu pareizu vadu savienojumu vai atrastu atvērtus, īssavienotus vai nepareizi savienotus pārus. USB un IEEE1394 kabeļiem pārliecinieties, ka savienotāji ir pilnībā ievietoti, lai nodrošinātu ekrāna un nepārtrauktības testēšanu.

Ieteikumi

Izmantojiet šo testeri tiešo savienojumu pārbaudei; tas nav paredzēts krustoto vai apgriezto vadu kabeļu diagnosticēšanai. Uzglabājiet attālināto testeri galvenajā ierīcē, kad to neizmantojat, un pārnēsājiet testeri komplektā iekļautajā somā, lai pasargātu to no bojājumiem. Nomainiet 9 V bateriju, kad iebūvētais baterijas tests norāda zemu jaudu, lai saglabātu uzticamus rezultātus.
