Tīkla kabeļu testētājs LogiLink WZ0015P melns

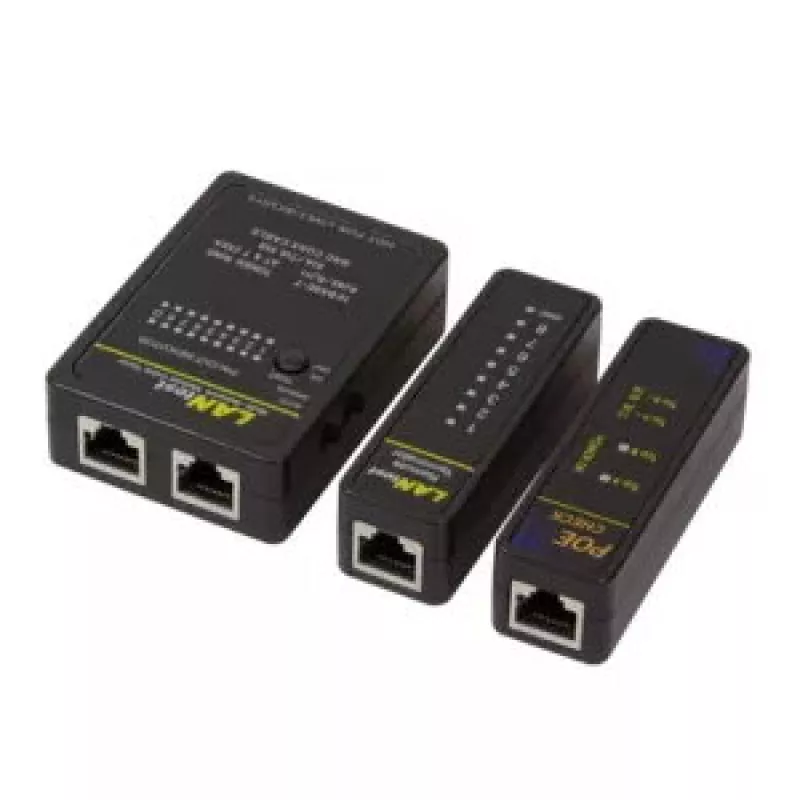

LogiLink tīkla kabeļu testētājs WZ0015P ir kompakts rīks tīkla un telefonu kabeļu testēšanai un problēmu novēršanai. Tas atbalsta Ethernet kabeļu (Cat5, Cat6, Cat7) testēšanu ar RJ45 savienotājiem, telefonu kabeļu testēšanu ar RJ11/RJ12 un koaksiālo kabeļu testēšanu ar BNC. Ierīce ietver attālināto terminatoru uzstādīto kabeļu līniju testēšanai un iebūvētu PoE meklētāju, lai noteiktu, vai Power-over-Ethernet ir pieejams un vai tas tiek piegādāts endspan (pāri 1-2/3-6) vai midspan (pāri 4-5/7-8).

Priekšrocības

Testētājs nodrošina ātru vadu bojājumu un atvērto/īssavienojumu stāvokļu identificēšanu, piedāvā plašu savienotāju saderību (RJ45, RJ11, RJ12, BNC) un viegli nolasāmu LED indikāciju rezultātu ērtai nolasīšanai. Kompaktais, pārnēsājamais dizains un iekļautais attālinātais terminators padara to piemērotu lietošanai lauka apstākļos, un iebūvētais PoE meklētājs ērti nosaka PoE klātbūtni bez papildu aprīkojuma.

Piemērots

• Ethernet kabeļu (Cat5/Cat6/Cat7) uzstādīšanai un testēšanai
• Telefonu līniju ar RJ11/RJ12 savienotājiem testēšanai
• Koaksiālo kabeļu ar BNC savienotājiem pārbaudei
• Kabeļu līniju verifikācijai māju un mazu komerctīklu vidē
• Power-over-Ethernet klātbūtnes un veida noteikšanai tīkla pieslēgvietās

Galvenās specifikācijas

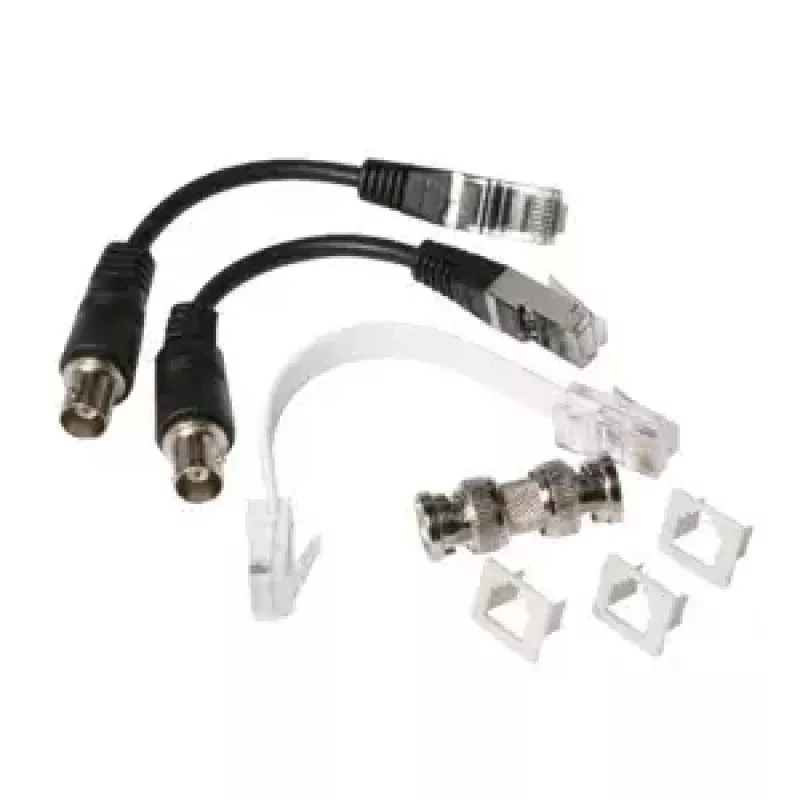

• Atbalstītie savienotāji: RJ45, RJ11, RJ12, BNC
• Atbalstītie kabeļu veidi: Cat5, Cat6, Cat7, telefona, koaksiālais
• PoE noteikšana: norāda endspan (1-2/3-6) vai midspan (4-5/7-8)
• Displejs: LED indikatori kabeļu kartēšanai un bojājumu identificēšanai
• Ietver attālināto terminatoru uzstādīto līniju testēšanai

Kā lietot

Savienojiet vienu kabeļa galu ar galveno ierīci un otru galu ar attālināto terminatoru (vai ar testējamo pieslēgvietu). Ieslēdziet testētāju un novērojiet LED secību, lai noteiktu vadu kārtību, atvērtos/īssavienojumus vai krustotos pārus. Lai pārbaudītu PoE, savienojiet testētāju ar tīkla pieslēgvietu un nolasiet PoE meklētāja indikāciju, kas parāda, vai PoE ir pieejams un vai tas ir endspan vai midspan pāros. Izmantojiet attālināto terminatoru, lai testētu kabeļus, kas jau uzstādīti sienās vai savienojumu paneļos.

Ieteikumi

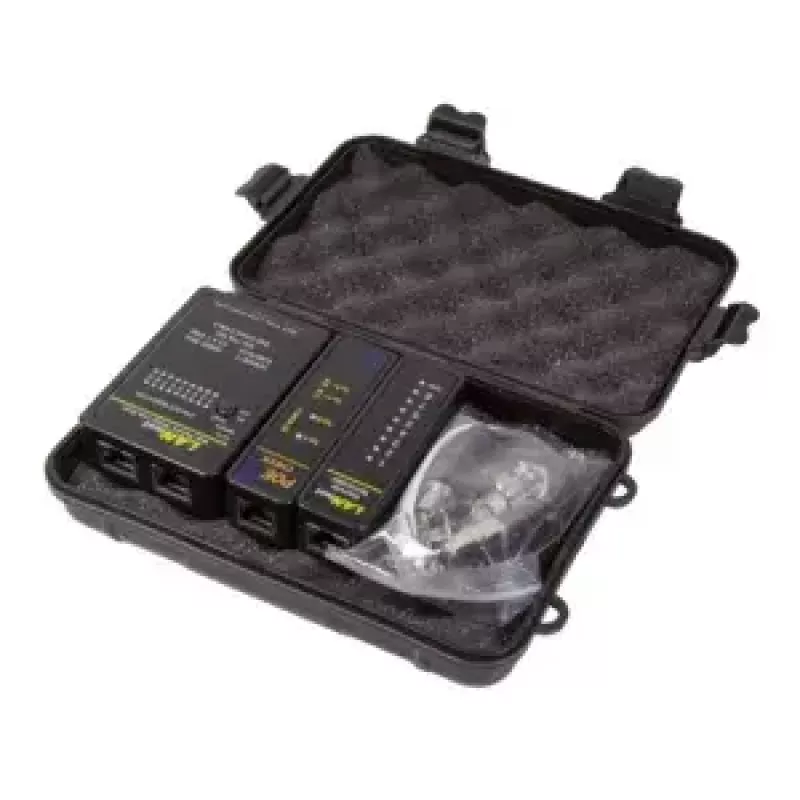

Izmantojiet testētāju, ja iespējams, uz spriegumam atslēgtām līnijām un ievērojiet standarta drošības procedūras. Precīzai PoE noteikšanai savienojiet tieši ar testējamo pieslēgvietu vai kabeļa pāri un izvairieties no adapteriem, kas var mainīt vadu shēmu. Uzglabājiet ierīci un attālināto terminatoru aizsargvāciņā, lai transportēšanas laikā novērstu bojājumus.
