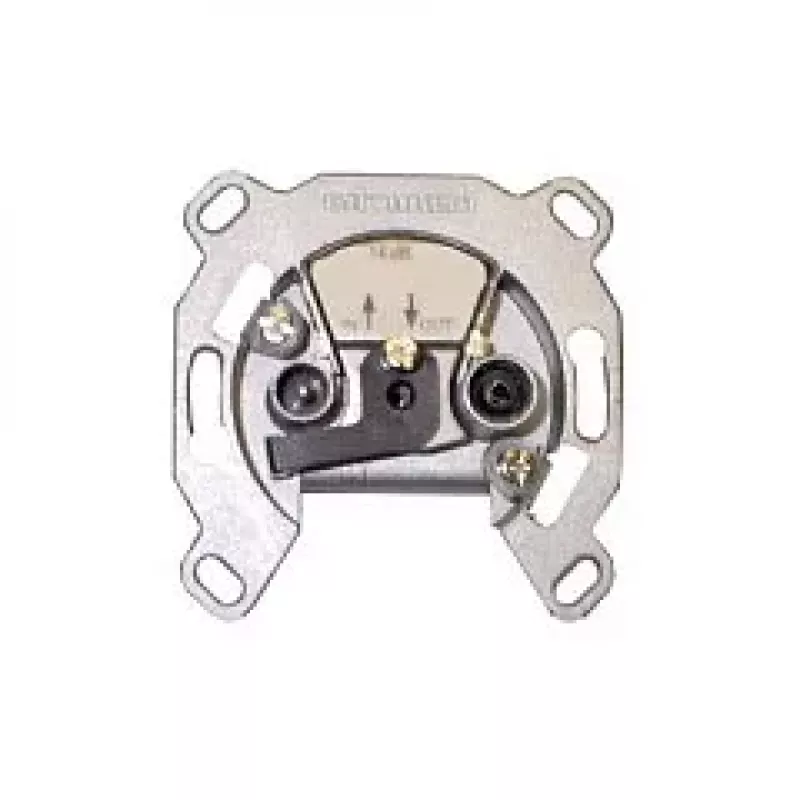

Kathrein ESD 85 Vienas antenas izeja ar līdzstrāvas caurlaidi

Kathrein ESD 85 ir augstas kvalitātes vienas antenas izeja, kas paredzēta lietošanai zvaigžņu tīklos un viena kabeļa sistēmās. Tai ir līdzstrāvas caurlaide SAT izejā, padarot to ideāli piemērotu LNB vai citu aktīvu komponentu barošanai tieši caur koaksiālo kabeli. Izeja nodrošina trīs atsevišķas izejas TV, Radio un SAT signāliem, nodrošinot optimālu signāla sadali ar minimāliem zudumiem.

Priekšrocības

• Līdzstrāvas caurlaide SAT izejā (maks. 0,5 A, 24 V) aktīvu komponentu barošanai
• Zemi savienojuma zudumi 1,5 dB visās frekvenču joslās
• A klases ekranēšanas efektivitāte (>85 dB) lieliskai aizsardzībai pret traucējumiem
• Izturīgs liešanas metāla korpuss izturībai un ilgam kalpošanas laikam
• Iegremdējams dizains tīrai, profesionālai uzstādīšanai

Piemērots

• Viena kabeļa satelītu sistēmām
• Zvaigžņu tīkla topoloģijām
• Gala izejām sērijveida instalācijās
• Dzīvojamo un komerciālo TV/radio/SAT sadalei

Galvenās specifikācijas

• Frekvenču diapazons TV: 5–862 MHz
• Frekvenču diapazons Radio: 87,5–108 MHz
• Frekvenču diapazons SAT: 950–2200 MHz
• Savienojuma zudumi: 1,5 dB (visas joslas)
• Impedance: 75 Ohm
• Atgriešanās zudumi: >10 dB
• Izejas: 3 (TV, Radio, SAT)
• Savienotājs TV: IEC vīrišķais (spraudnis)
• Savienotājs Radio: IEC sievišķais (ligzda)
• Savienotājs SAT: F savienotājs sievišķais
• Līdzstrāvas caurlaides strāva: Maks. 0,5 A
• Līdzstrāvas caurlaides spriegums: Maks. 24 V
• Uzstādīšana: Iegremdējama
• Korpusa materiāls: Liešanas metāls

Ieteikumi

Lai iegūtu vislabāko veiktspēju, izmantojiet augstas kvalitātes koaksiālos kabeļus un nodrošiniet pareizu zemējumu. Līdzstrāvas caurlaides funkcija ir ideāli piemērota viena LNB vai līdzīgas ierīces barošanai; nepārsniedziet maksimālo strāvas vērtību.
