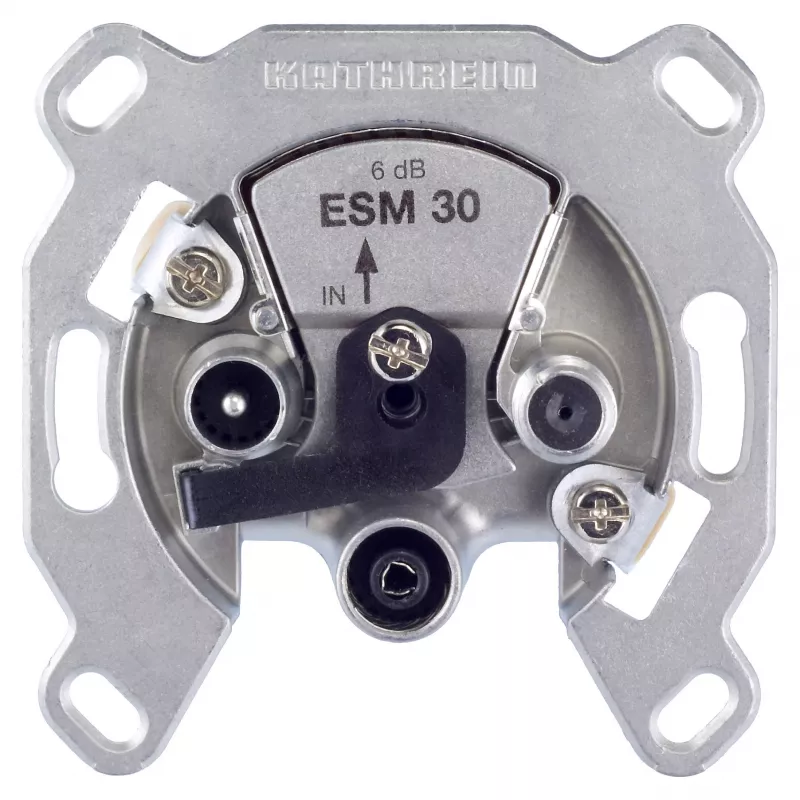

Kathrein ESM 30 Trīskāršā antenas kontaktligzda TV, radio un satelītam (zvaigžņu tīkls)

Mūsdienu mājas izklaides un savienojamības risinājumos satelīta, zemes TV un radio signālu sadale uz vienu sienas kontaktligzdu bez signāla zuduma vai traucējumiem ir izplatīta problēma. Kathrein ESM 30 antenas kontaktligzda to atrisina, nodrošinot vienu, iegremdētu savienojuma punktu, kas vienlaikus atbalsta visus trīs pakalpojumus, ideāli piemērota zvaigžņu tīkla instalācijām.

Kam tas paredzēts

Šī kontaktligzda ir paredzēta profesionāliem uzstādītājiem un māju īpašniekiem, kuriem nepieciešama uzticama, augstas veiktspējas trīskārša kontaktligzda satelīta uztvērēju, TV un radio pieslēgšanai no centrālās sadales sistēmas. Tā ir īpaši piemērota zvaigžņu topoloģijas tīkliem, kur katra kontaktligzda tiek barota atsevišķi.

Galvenās funkcijas

• Trīskārša konfigurācija: viens satelīta (F-tipa ligzda), viens TV (IEC vīrišķais) un viens radio (IEC sievišķais) izejas ports.
• Plašs frekvenču diapazons: 5–862 MHz TV/radio un 950–2200 MHz satelītam.
• Zemi caurlaides zudumi: 4 dB gan TV/radio, gan satelīta ceļā.
• DC caurlaide satelītam (maks. 24V / 0.5A), lai barotu LNB vai slēdžus.
• Augsta ekranēšanas efektivitāte (A klase) un atgriešanās zudumi >10 dB tīram signālam.
• Izturīgs cinka korpuss ar presēšanu ilgmūžībai un ilgam kalpošanas laikam.
• Iegremdēts (Unterputz) dizains glītam, profesionālam izskatam.

Specifikācijas

• Produkta veids: Antenas kontaktligzda
• Kontaktligzdas veids: SAT & TV & Radio
• Kontaktligzdu skaits: 3
• TV izejas savienotājs: IEC vīrišķais (koaksiālais spraudnis)
• Radio izejas savienotājs: IEC sievišķais (koaksiālā ligzda)
• Satelīta izejas savienotājs: F-tipa sievišķais
• Frekvenču diapazons (TV/radio): 5–862 MHz
• Frekvenču diapazons (satelītam): 950–2200 MHz
• Caurlaides zudumi (TV/radio): 4 dB
• Caurlaides zudumi (satelītam): 4 dB
• DC caurlaide (satelītam): Jā, maks. 24V / 0.5A
• Ekranēšanas efektivitāte: A klase
• Atgriešanās zudumi: >10 dB
• Izolācija starp izejām: >20 dB
• Impedance: 75 Ohm
• Korpusa materiāls: Cinka sakausējums
• Darba temperatūra: -20 līdz +55 °C
• Uzstādīšanas veids: Iegremdēts
• Pielietojums: Viena savienojuma kontaktligzda zvaigžņu tīkliem

Padomi

Lai iegūtu vislabāko veiktspēju, pārliecinieties, ka visi kabeļi ir pareizi noslēgti, un izmantojiet augstas kvalitātes koaksiālos kabeļus, kas paredzēti attiecīgajam frekvenču diapazonam. DC caurlaides funkcija ļauj attālināti barot satelīta komponentus, taču pārbaudiet, vai pievienotā iekārta atbalsta sprieguma un strāvas ierobežojumus. Uzstādot zvaigžņu tīklā, katra kontaktligzda jāpievieno tieši centrālajai sadales iekārtai, lai saglabātu signāla integritāti.
