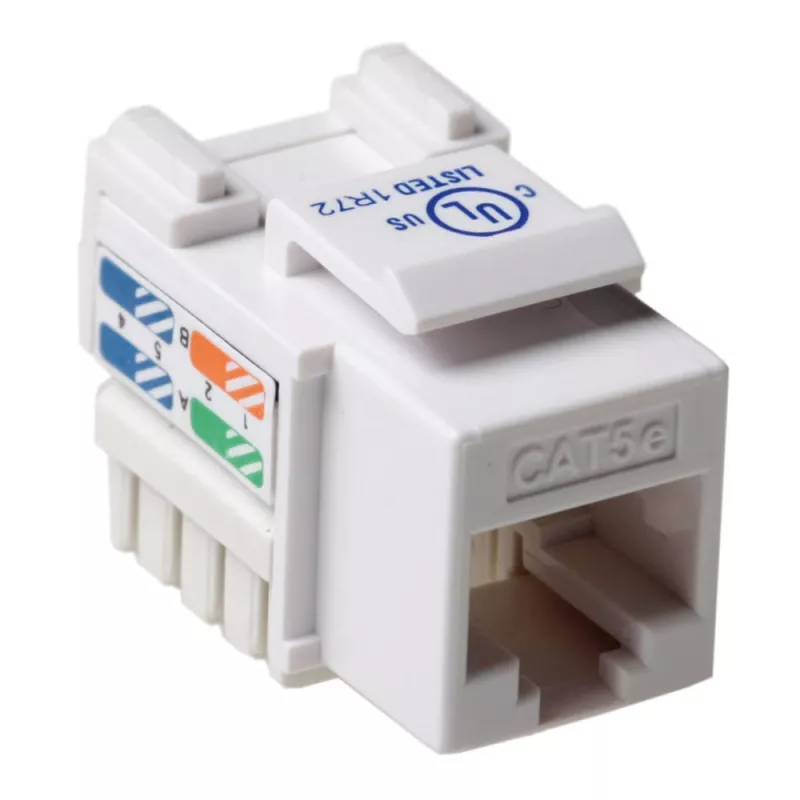

Keystone Jack ACT CAT5E Neekranēts Uzspiežams Balts TD5015

ACT CAT5E Keystone Jack ir neekranēts uzspiežams savienotājs, kas paredzēts uzticamiem Ethernet tīkla savienojumiem. Tas apvieno RJ45 pieslēgvietu ar IDC uzspiešanas saskarni, lai ātri terminētu CAT5e kabeļus un uzturētu konsekventu datu pārraidi. Baltais plastmasas korpuss iekļaujas savienojumu paneļos, sienas ligzdās un Keystone priekšējās plāksnēs, nodrošinot diskrētu un profesionālu izskatu dzīvojamo un komerciālo instalāciju vajadzībām.

Priekšrocības

Šis Keystone savienotājs atbalsta CAT5e veiktspējas parametrus tipiskiem 100BASE-TX un 1000BASE-T tīkliem, ja tas ir pareizi uzstādīts, nodrošinot uzticamu datu pārraidi ikdienas tīklošanas vajadzībām. Neekranētā konstrukcija vienkāršo apstrādi un samazina izmaksas vidēs, kur nav nepieciešama papildu EMI aizsardzība. IDC terminēšana samazina nepieciešamību pēc lodēšanas vai presēšanas instrumentiem un palīdz nodrošināt konsekventu pāru izkārtojumu un drošus savienojumus. Standarta RJ45 ligzda nodrošina savietojamību ar parastajiem Ethernet kabeļiem un moduļiem.

Piemērots

• Mājas tīkla sienas ligzdām un savienojumu paneļiem
• Mazo biroju un SOHO strukturētai kabeļu sistēmai
• Datu izvadu instalācijām galddatoriem, printeriem un IP tālruņiem
• Atjaunošanas vai jaunbūves Keystone paneļiem un priekšējām plāksnēm

Galvenās specifikācijas

• Kategorija: CAT5e neekranēts Keystone savienotājs
• Savienotāju veidi: RJ45 sieviešu pieslēgvieta un IDC uzspiešanas kontakti
• Pieslēgvietu skaits: vienas pieslēgvietas modulis
• Terminēšanas metode: 110/IDC uzspiešana
• Krāsa: balts plastmasas korpuss
• Montāžas formāts: Keystone saderīgs standarta sienas ligzdām un savienojumu paneļiem
• Kabeļu saderība: 4 pāru UTP/CAT5e vītā pāra kabelis

Lietošana

Sagatavojiet CAT5e kabeli, noņemot ārējo apvalku, lai atklātu četrus vītos pārus, un atvijiet katru pāri tikai tik daudz, cik nepieciešams terminēšanai. Sekojiet krāsu kodam, kas uzdrukāts uz Keystone savienotāja, lai izkārtotu vadu pārus IDC spraugās, pēc tam izmantojiet uzspiešanas instrumentu, lai katru vadu stingri iespiestu IDC kontaktos. Nogrieziet lieko vadu vienā līmenī ar korpusu. Iespraudiet Keystone savienotāju saderīgā sienas ligzdā vai savienojumu panelī, līdz tas nofiksējas vietā, un pārbaudiet terminēto saiti ar tīkla testeri, lai pārliecinātos par nepārtrauktību un pāru integritāti.

Ieteikumi

Izmantojiet šo neekranēto CAT5e Keystone savienotāju vidēs, kur elektromagnētiskie traucējumi ir minimāli; vietās ar augstāku EMI vai ja kabeļi tiek likti tuvu elektroiekārtām, apsveriet ekranētu alternatīvu. Vienmēr ievērojiet strukturētās kabeļu sistēmas labāko praksi: saglabājiet pareizu lieces rādiusu, atdaliet strāvas un datu kabeļu trases un pēc uzstādīšanas pārbaudiet katru savienojumu, lai nodrošinātu uzticamu tīkla veiktspēju.
