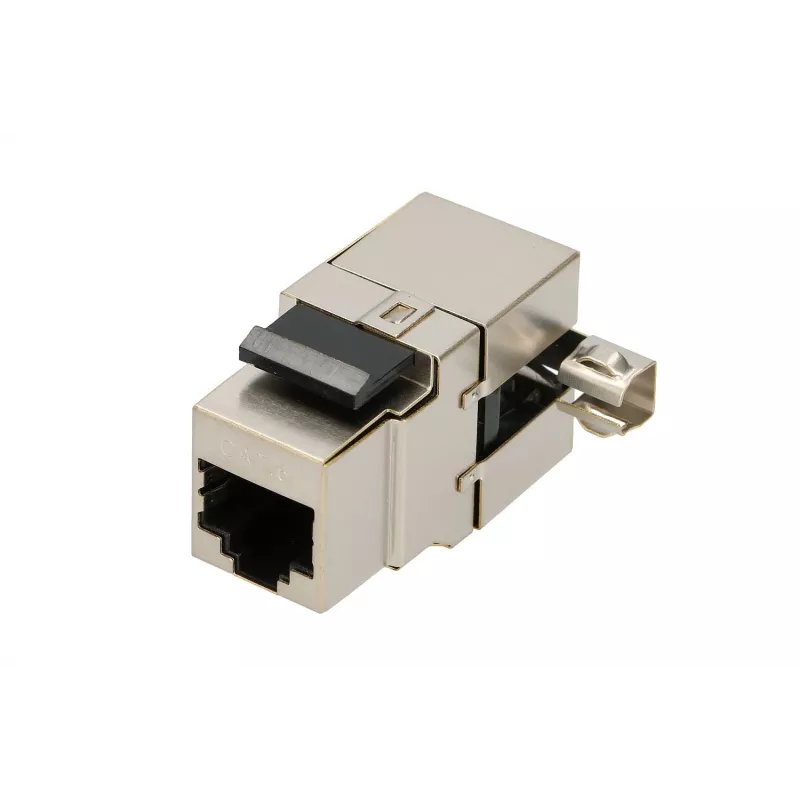

Keystone ligzda Extralink CAT6 STP RJ45, sievišķā, tērauda krāsa, 1 gab.

Extralink Keystone CAT6 STP RJ45 keystone ligzda ir ekranēta sievišķā RJ45 savienotāja ligzda, kas paredzēta strukturētai kabeļu sistēmai Gigabit Ethernet vidē. Modulis ir izstrādāts CAT6 ekranētu (STP) kabeļu terminēšanai un der standarta keystone sienas rozetēm, paneļiem un keystone adapteriem. Tērauda krāsas metāla korpuss nodrošina iezemētu ekrāna savienojumu, lai samazinātu elektromagnētiskos traucējumus un saglabātu signāla integritāti ātrgaitas tīklos.

Priekšrocības

Keystone ligzda atbalsta CAT6 veiktspēju Gigabit Ethernet un piedāvā ekranētu terminēšanu, lai mazinātu šķērsrunu un ārējos traucējumus. Tās kompaktā keystone forma ir saderīga ar standarta montāžas atverēm, ļaujot vienkārši uzstādīt sienas rozetēs un paneļos. Tērauda krāsas korpuss nodrošina pastāvīgu metāls-metāls kontaktu, lietojot ar ekranētām apdares plāksnēm vai paneļiem, saglabājot aizsargvadu ceļa integritāti.

Piemērots

Galvenās specifikācijas

Lietošana

Sagatavojiet CAT6 STP kabeli, noņemot ārējo apvalku un atsedzot pinuma vai folijas ekrānu saskaņā ar kabeļa ražotāja norādījumiem. Terminējiet atsevišķos vadus uz keystone ligzdas IDC vai iespiedkontaktiem, ievērojot uz moduļa uzdrukāto krāsu kodu. Nodrošiniet, lai kabeļa ekrāns būtu pareizi atlocīts atpakaļ un mehāniski savienots ar keystone korpusu vai savienotāja drenāžas vada terminēšanas punktu, lai uzturētu ekranējuma nepārtrauktību. Ievietojiet moduli izvēlētajā keystone sienas rozetē vai paneļa izgriezumā, līdz tas nofiksējas vietā, tad nostipriniet kontaktligzdu vai paneli un pārbaudiet saiti ar atbilstošu tīkla sertifikācijas aprīkojumu.

Ieteikumi

Izmantojiet piemērotus kabeļa sagatavošanas rīkus un sertificētu kabeļu testeri pēc uzstādīšanas. Optimālai ekranēšanas veiktspējai savienojiet keystone ligzdu ar ekranētām apdares plāksnēm, paneļiem un ekranētiem kabeļu pārvaldības piederumiem, un nodrošiniet nepārtrauktu zemējuma savienojumu visā ekranētajā kabeļu sistēmā.
