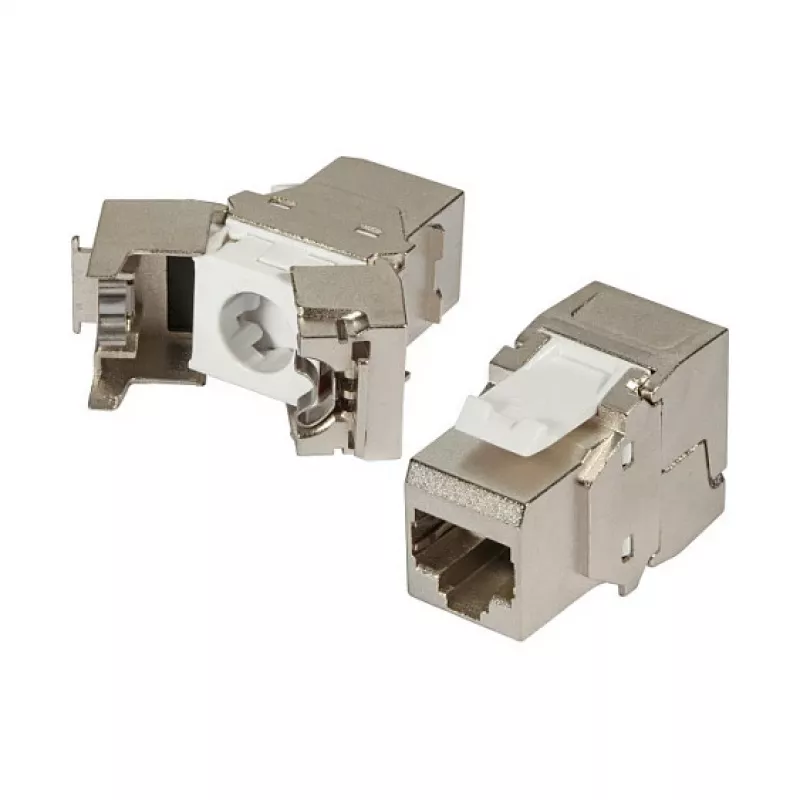

Keystone Module EFB Elektronik E-20072 plakans Silver RJ-45

Ekranēta keystone ligzda ar cinka liešanas korpusu un atsevišķu putekļu aizsargu, kas paredzēta izmantošanai strukturētajās kabeļu sistēmās. Kompakts kabeļu priekššķirotājs atbalsta vadītāju izmērus AWG 24/1 līdz AWG 22/1 un nodrošina pāru pārvaldību saskaņā ar TIA 568A/B krāsu kodiem. Ligzda atbalsta Power over Ethernet (PoE) un PoE+ saskaņā ar IEEE 802.3af/at un ir piemērota uzstādīšanai sadales paneļos un rāmjos ar keystone atveri (nav saderīga ar UAE rozetēm). Komplektā iekļauta stieples atslogošana ar kabeļu saitēm, lai nostiprinātu kabeli.

Priekšrocības

Ekranētais cinka liešanas korpuss nodrošina uzlabotu EMI aizsardzību un mehānisku izturību, kamēr atsevišķais putekļu aizsargs uztur kontaktu zonu tīru apstrādes un uzstādīšanas laikā. Kompakta priekššķirošana vienkāršo AWG 24/1 līdz AWG 22/1 vadītāju terminēšanu, un iebūvētā pāru pārvaldība nodrošina pareizu savienošanu pēc TIA 568A/B. IEEE 802.3af/at atbalsts ļauj izmantot ar PoE un PoE+ ierīcēm. Integrēta stieples atslogošana un kabeļu saišu punkti palīdz uzturēt kabeļa integritāti un samazina slodzi uz termināliem.

Galvenās specifikācijas

• Korpusa materiāls: cinka liešana, ekranēts
• Putekļu aizsargs: atsevišķs, noņemams
• Saderīgie vadītāju izmēri: AWG 24/1 – AWG 22/1
• Pāru pārvaldība: TIA 568A / TIA 568B krāsu kodi
• PoE atbalsts: IEEE 802.3af (PoE) un IEEE 802.3at (PoE+)
• Montāža: keystone atvere sadales paneļos un rāmjos (ne UAE)
• Stieples atslogošana: iekļautas kabeļu saites

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku, lai atklātu pārus, ievietojiet vadītājus kompaktajā priekššķirotājā saskaņā ar nepieciešamo TIA 568A vai 568B krāsu kodu un terminējiet pārus keystone ligzdā. Iespraudiet ligzdu paneļa vai rāmja keystone atverē. Piestipriniet atsevišķo putekļu aizsargu, kad ports netiek izmantots. Nostipriniet kabeli, izmantojot komplektā iekļauto stieples atslogošanu un kabeļu saites, lai samazinātu mehānisko slodzi uz termināliem. Pirms nodošanas ekspluatācijā pārbaudiet savienojumu un elektroinstalāciju ar piemērotām testēšanas ierīcēm.
