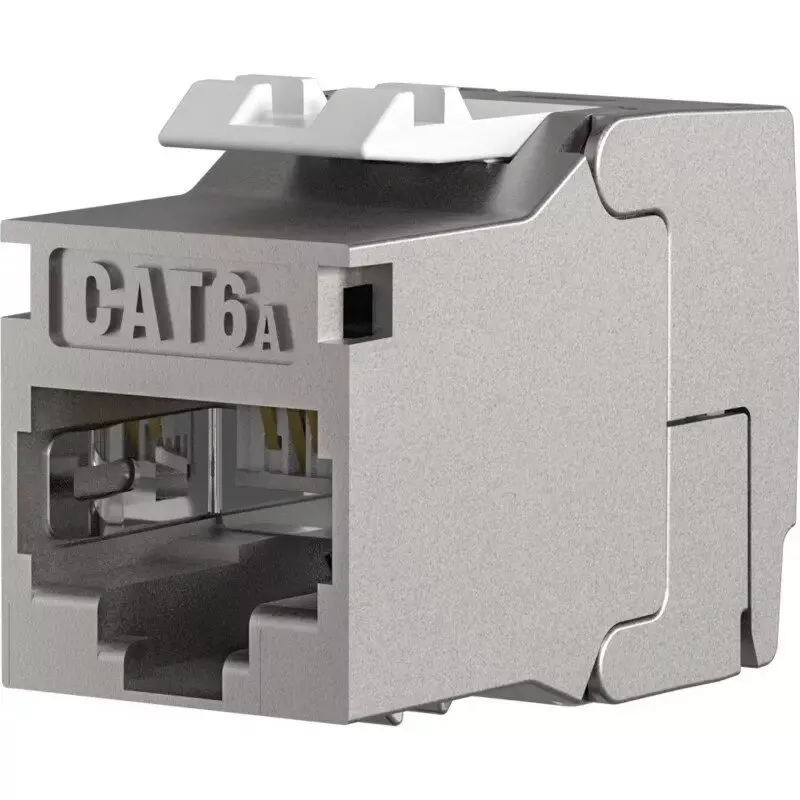

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A, ekranēts, 29,2 mm, bezinstrumentu montāža

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A ir ekranēts keystone modulis, kas paredzēts kompaktām instalācijām. Ar 29,2 mm īso korpusu un komponentu sertifikāciju 10 Gigabit Ethernet, šis Cat.6A modulis nodrošina ātrdarbīgu datu pārraidi, vienlaikus iekļaujoties kontaktligzdu kārbās, grīdas sadales sistēmās un paneļos, kur vieta ir ierobežota. Modulis piedāvā bezinstrumentu montāžu un skaidru TIA/EIA 568 A/B pāru pārvaldību vienkāršai terminēšanai.

Priekšrocības

Slimline īsā korpusa dizains samazina nepieciešamo uzstādīšanas dziļumu, nezaudējot ekranēšanas veiktspēju. Bezinstrumentu montāža paātrina uzstādīšanu un samazina vajadzību pēc specializētiem instrumentiem. Modulī ir iekļauti kabeļu organizatori gan cietajiem, gan savītajiem vadiem (AWG23/1–22/1 un AWG26/7), putekļu vāciņš kontaktu aizsardzībai pirms lietošanas, un īsa pamācība, lai vienkāršotu terminēšanu. Ekranēšana uzlabo imunitāti pret elektromagnētiskiem traucējumiem vidē ar paaugstinātu troksni.

Piemērots

• Kontaktligzdu kārbas un sienas plāksnes ar ierobežotu dziļumu
• Grīdas sadales kanāli un paātrinātās grīdas skapji
• Kompakti paneļi un modulāras priekšējās plāksnes
• Biznesa klases un datu centru savienojumi, kam nepieciešama 10 Gigabit spēja

Galvenās specifikācijas

• Kategorija: Cat.6A, komponentu sertificēts 10 Gigabit Ethernet
• Ekranēšana: pilnībā metālisks ekrāns uzlabotai EMI aizsardzībai
• Formas faktors: slimline īsais korpuss, 29,2 mm dziļums
• Terminēšana: bezinstrumentu montāža ar TIA/EIA 568 A/B pāru pārvaldību
• Saderīgie vadi: cietie AWG23/1–22/1 un savītie AWG26/7
• Pievienotie piederumi: kabeļu organizatori, putekļu vāciņš, īsa pamācība

Lietošana

Sagatavojiet kabeli, noņemot apvalku ieteicamajā garumā, un sakārtojiet pārus atbilstoši TIA/EIA 568 A vai B pēc vajadzības. Ievietojiet vadus moduļa krāsu kodētajās spraugās un pabeidziet terminēšanu, izmantojot integrēto bezinstrumentu mehānismu. Uzstādot ekranētā sistēmā, pārliecinieties, ka ekrāns ir savienots ar kontaktligzdas vai priekšējās plāksnes zemējumu. Ja ports paliks neizmantots, uzlieciet putekļu vāciņu, lai pasargātu no piesārņojuma.

Ieteikumi

Izmantojiet moduli instalācijās, kur nepieciešams neliels montāžas dziļums vai šaura izvietošana. Pārbaudiet ekrāna zemējumu katrā kontaktligzdā, lai saglabātu pilnu EMI aizsardzību, un konsekventi izvēlieties pareizo pāru shēmu (568A vai 568B) visā savienojumā. Pastāvīgajiem savienojumiem izvairieties no pārmērīga liekuma rādiusa un ievērojiet kabeļu ražotāja norādījumus par maksimālo vilkšanas spēku.
