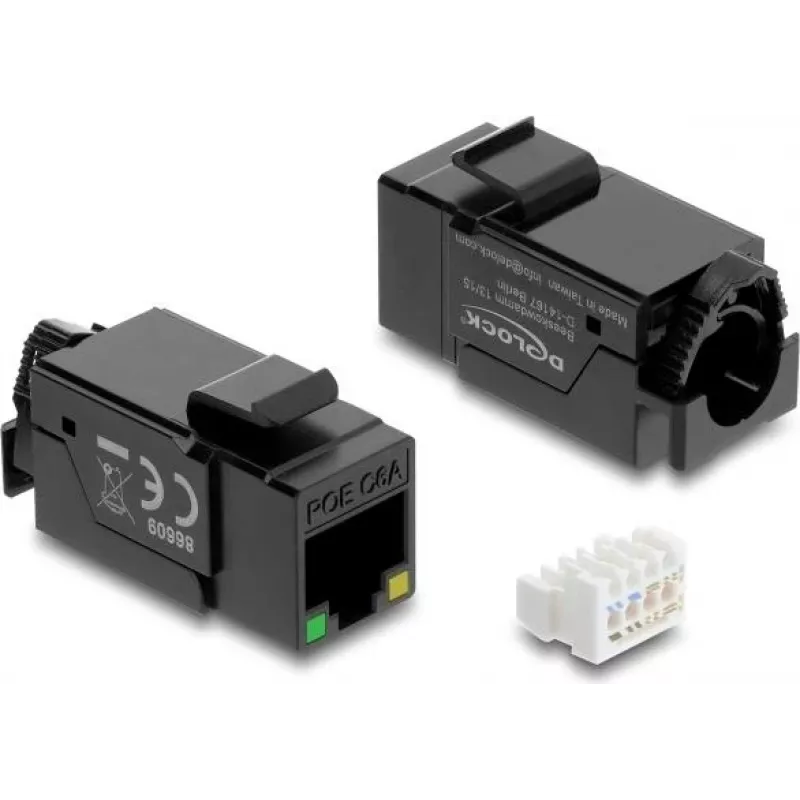

Keystone modulis DELOCK 86609 — plakans RJ-45, melns, 16,4×37,5×22 mm

DELOCK 86609 keystone modulis ir kompakts, plakans RJ-45 ieliktnis melnā krāsā, kas paredzēts iespējošanai keystone paneļos, sienas rāmjos vai virsmas montāžas kārbās. Ar izmēriem 16,4 × 37,5 × 22 mm tas nodrošina vietu taupošu RJ-45 saskarni Ethernet vītā pāra kabeļa terminēšanai. Modulis atbalsta ekranētus savienojumus un ietver bezinstrumentu LSA terminēšanas zonu tiešai kabeļa termiēšanai. Integrētās PoE detektēšanas gaismas diodes norāda uz Power-over-Ethernet barošanas esamību un veidu, un aizmugurējais bloķēšanas skava nostiprina tīkla kabeli, neizmantojot kabeļu saites.

Priekšrocības

Moduļa plakanā forma un standartizētie keystone izmēri nodrošina vienkāršu iespējošanu parastās paneļos un sienas rozetēs. Ekranētā konstrukcija atbilst Cat.6A veiktspējas prasībām un palīdz uzturēt signāla integritāti vidēs ar elektromagnētiskiem traucējumiem. Bezinstrumentu LSA terminēšana vienkāršo uzstādīšanu un samazina iestatīšanas laiku, savukārt integrētās PoE indikatora gaismas diodes sniedz tūlītēju vizuālu apstiprinājumu par PoE esamību un klasi. Iebūvētais aizmugurējais bloķēšanas skava nostiprina kabeli kārtīgam, slodzes atslogotam savienojumam bez papildu stiprinājumu materiāliem.

Piemērots

• Strukturētu kabeļu instalācijām birojos, serveru telpās un sakaru skapjos
• Keystone plāksteru paneļiem un modulārām sienas rozetēm, kur nepieciešama plakana RJ-45 saskarne
• Izliekumu kārbām un virsmas montāžas kārbām, kur vieta ir ierobežota
• Vidēs, kur tiek izmantotas ar PoE darbināmas ierīces un nepieciešama ātra PoE detektēšana

Galvenās specifikācijas

• Savienotājs: 1 × RJ-45 ligzda (8P/8C)
• Terminēšana: 1 × LSA, bezinstrumentu
• Kategorija: Cat.6A specifikācija
• Ekranēšana: Ekranēts (STP)
• PoE detektēšana: Integrētas gaismas diodes, kas norāda PoE esamību un veidu
• Kontaktu izkārtojums: TIA-568A/B saderīgs
• Izmēri: 16,4 × 37,5 × 22 mm (P × G × A)
• Montāža: Keystone snap-in saderīga
• Krāsa: Melna

Lietošana

Sagatavojiet vītā pāra kabeli, noņemot ārējo apvalku un atvijot pārus tikai tik, cik nepieciešams terminēšanai. Terminējiet vadītājus bezinstrumentu LSA terminēšanas zonā, ievērojot izvēlēto TIA-568A vai TIA-568B kontaktu izkārtojumu. Pēc terminēšanas iespiediet moduli keystone atvērumā plākstera panelī, sienas rāmī vai virsmas montāžas kārbā, līdz tas nofiksējas vietā. Pievienojiet RJ-45 komutācijas kabeli moduļa priekšējai ligzdai, lai izveidotu tīkla savienojumu. Izmantojiet aizmugurējo bloķēšanas skavu, lai nostiprinātu kabeli slodzes atslogošanai, neizmantojot papildu kabeļu saites.

Ieteikumi

Izmantojiet atbilstošu ekranētu vītā pāra kabeli un nodrošiniet pareizu zemēšanu, lietojot ekranēto moduli, lai uzturētu Cat.6A veiktspēju. Pārbaudiet pievienoto ierīču PoE veidu un barošanas prasības; izmantojiet integrētās gaismas diodes, lai apstiprinātu PoE esamību pirms jutīgu iekārtu barošanas. Izvairieties no pārmērīgas pāru atvīšanas un ievērojiet strukturētu kabeļu labākās prakses drošai veiktspējai.
