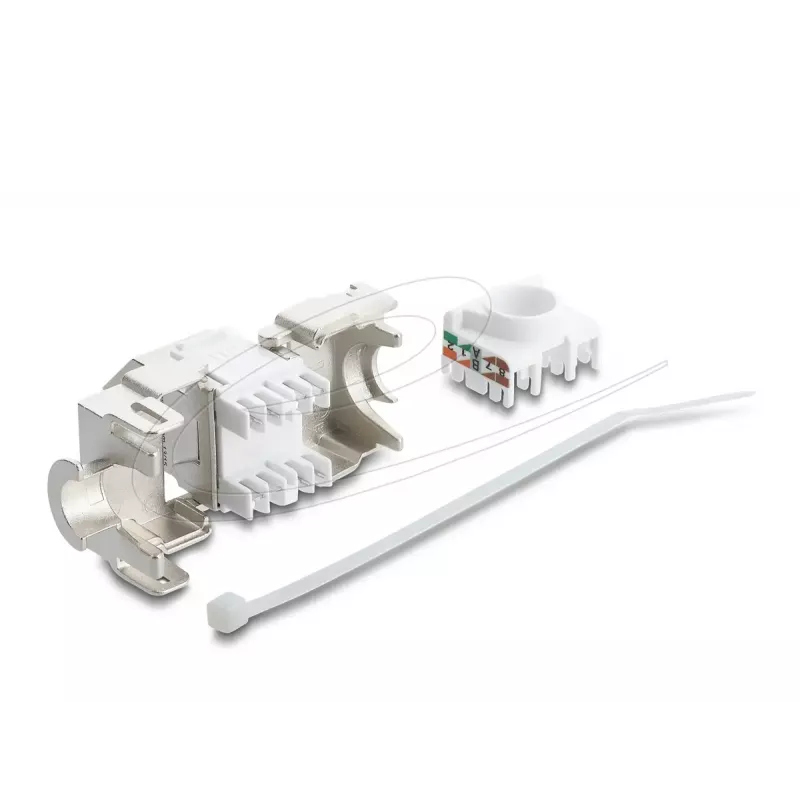

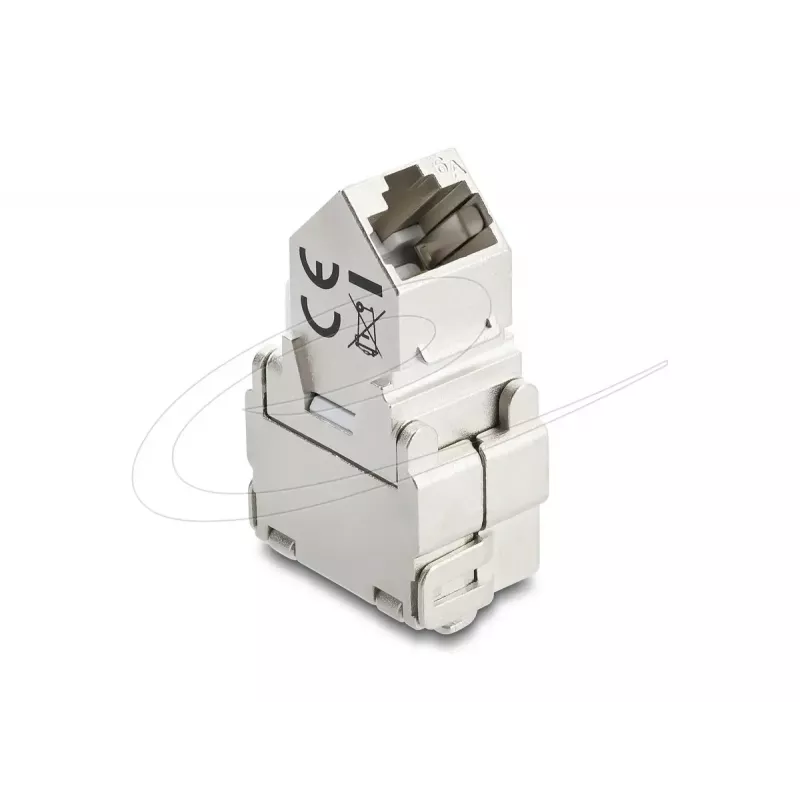

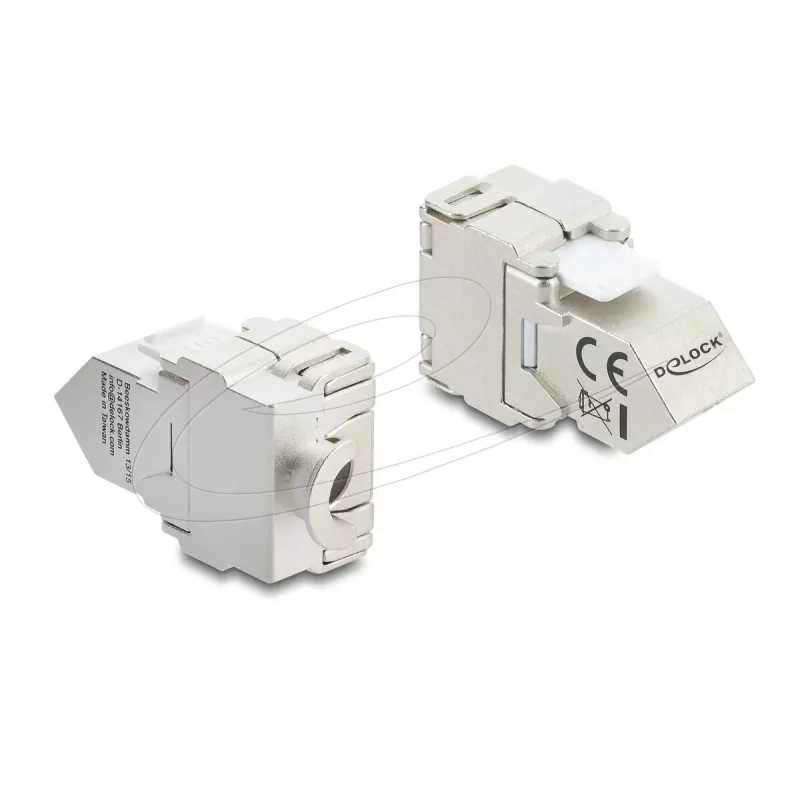

Keystone modulis DELOCK 90938 — RJ-45 Cat.6A ekranēts plakans keystone, balts

DELOCK 90938 ir plakans, balts keystone modulis ar ekranētu RJ‑45 ligzdu, kas paredzēts Cat.6A instalācijām. Tas nodrošina kompaktu tīkla saskarni keystone sienu plāksnēm, patch paneļiem vai virsmas montāžas kārbām un atbalsta vieglu iespraužamu montāžu. Modulim ir leņķveida RJ45 izeja, kas vienkāršo kabeļu maršrutēšanu un terminēšanu šaurās vai grūti pieejamās vietās.

Priekšrocības

Ekranētais Cat.6A keystone nodrošina uzticamu signāla integritāti ātrdarbīgiem tīkliem un samazina ārējos traucējumus. Bez instrumentiem veicamā LSA terminēšana un 45° leņķveida RJ45 izeja ļauj elastīgi izvietot kabeļus un ātri veikt instalāciju bez īpašiem instrumentiem. Plakanais dizains un standartizētie keystone izmēri padara to saderīgu ar plašu sienu plākšņu un patch paneļu klāstu.

Piemērots

Kad var nebūt piemērots

Šis modulis var nebūt piemērots, ja nepieciešams neekranēts savienojums vai ja instalācijai ir norādīta cita kategorija (piemēram, tikai Cat5e vai Cat6). Tas nav piemērots arī tad, ja montāžas plāksnes keystone atvere neatbilst norādītajiem standarta keystone izmēriem.

Galvenās specifikācijas

Kā lietot

Iespraudiet keystone moduli saderīgā keystone atverē uz sienas plāksnes, patch paneļa vai virsmas montāžas kārbas. Sagatavojiet kabeli un terminējiet vadus LSA blokā bez instrumentiem saskaņā ar izvēlēto TIA‑568A vai TIA‑568B vadu shēmu. Izvadiet kabeli caur moduli, izmantojot 45° vai 180° orientāciju pēc vajadzības, pēc tam pievienojiet patch kabeli RJ‑45 ligzdā. Ekranētais korpuss jāpievieno instalācijas zemējuma shēmai, ja nepieciešama ekranējuma nepārtrauktība.

Kas jāņem vērā pirms iegādes

Ieteikumi

Izmantojiet 45° izeju instalācijām ar ierobežotu aizmugures atstarpi un 180° maršrutēšanas opciju, ja sekojat noteiktam kabeļa ceļam; uzturiet pareizu zemējumu ekranētajiem komponentiem, lai saglabātu veiktspēju.
