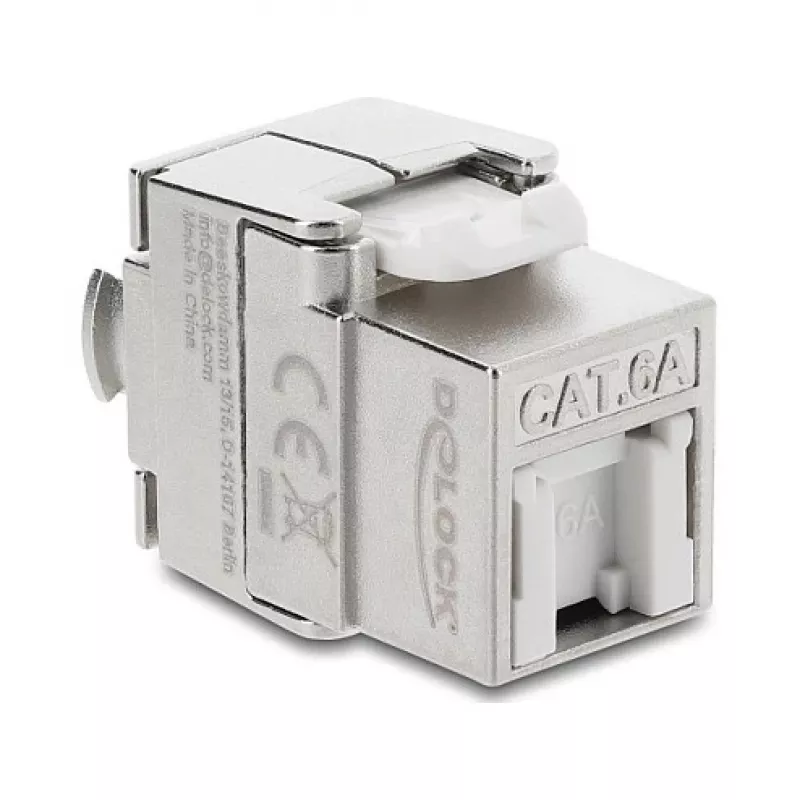

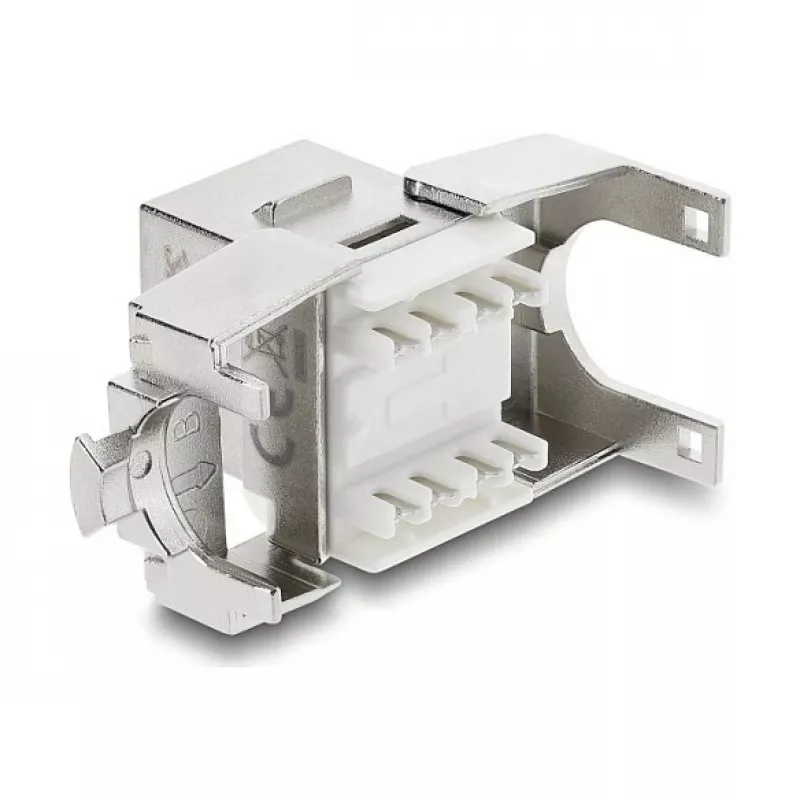

Keystone modulis DELOCK RJ45 uz LSA Cat.6A ekranēts, bez instrumenta, plakans, sudraba/baltā krāsā, ar putekļu vāciņu

DELOCK Keystone modulis RJ45 uz LSA Cat.6A ekranēts ir kompakts, bez instrumenta lietojams savienotājs, kas paredzēts ekranētām Cat6A instalācijām. Tas pārveido RJ45 saskarni par LSA noslēguma bloku, ļaujot tieši ievietot vadus bez instrumentiem un nodrošinot integrētu ekranējuma nepārtrauktību. Modulim ir plakans profils un fiksējams formas faktors, kas piemērots standarta keystone korpusiem, savienojuma paneļiem un sienas kontaktligzdu plāksnēm. Komplektā ietilpst putekļu aizsargvāciņš, lai samazinātu piesārņojumu, kad savienotājs netiek izmantots.

Priekšrocības

Šis keystone modulis atbalsta Cat6A ekranētu kabeļu sistēmu un saglabā ekranējumu visā savienotājā, nodrošinot uzticamu augstfrekvences signāla pārraidi. Tā bez instrumenta veicamā LSA noslēgšana vienkāršo uzstādīšanu un samazina nepieciešamību pēc īpašiem instrumentiem, savukārt plakanais dizains samazina vietas prasības blīvu paneļu vai montāžas vidēs. Putekļu vāciņš aizsargā kontaktus uzglabāšanas un transportēšanas laikā, un kompaktie izmēri padara ierīci saderīgu ar izplatītiem keystone izgriezumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet ekranētu Cat6A kabeli, noņemot ārējo apvalku un atliecot atpakaļ drenāžas vadu vai folijas ekranējumu atbilstoši jūsu instalācijas praksei. Ievietojiet atsevišķus vadus LSA noslēguma spraugās, ievērojot kabeļa savienojuma shēmu, pēc tam nospiediet iebūvēto vāciņu vai mehānismu, lai nostiprinātu vadus bez uzspiežamā instrumenta. Iefiksējiet keystone moduli keystone izgriezumā savienojuma panelī, sienas plāksnē vai virsmas montāžas kārbā, līdz tas nofiksējas vietā. Pievienojiet RJ45 spraudni RJ45 ligzdai pēc nepieciešamības un uzlieciet atpakaļ putekļu vāciņu, kad savienotājs netiek izmantots.

Ieteikumi

Lai nodrošinātu nemainīgu veiktspēju, izmantojiet šo moduli ar pareizi ekranētiem Cat6A kabeļiem un nodrošiniet nepārtrauktu kabeļa ekranējuma un moduļa korpusa zemējumu, ja tas uzstādīts ekranētos paneļos vai metāla priekšējās plāksnēs. Pirms noslēgšanas pārbaudiet vadu secību un izvairieties no pārmērīgas saliekšanas vai spriedzes uz kabeļa moduļa tuvumā, lai saglabātu signāla integritāti.
