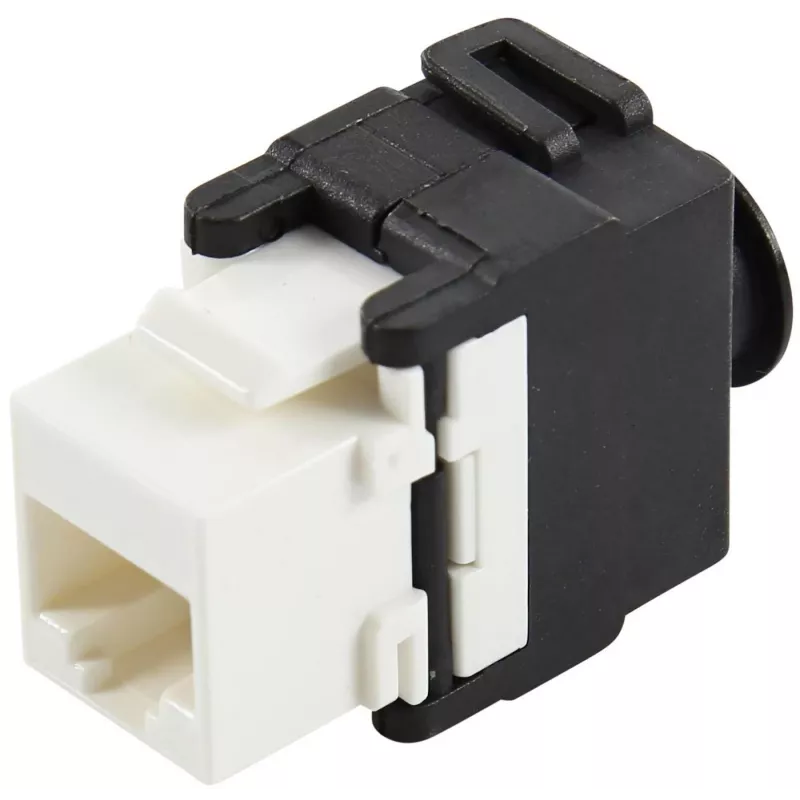

Keystone modulis LOGON LKS310, plakans balts, RJ-45 savienotājs

LOGON LKS310 keystone modulis ir plakans, balts priekšējās plāksnes ieliktnis ar RJ-45 savienotāju, kas paredzēts viena porta Ethernet savienojumiem keystone-saderīgās sienas rozetēs, patch paneļos un moduļos. Modulis atbalsta 5E kategorijas strukturētās kabeļu sistēmas standartus un ir paredzēts lietošanai birojos, datu sadales skapjos un mājas tīklos, kur nepieciešama vienkārša, kompakta neekranēta RJ-45 pieslēgvieta.

Priekšrocības

Modulis atbilst TIA/EIA-568-A un TIA/EIA-568-B 5E kategorijas prasībām, kā arī attiecīgajiem starptautiskajiem kabeļu sistēmu standartiem, tostarp ISO/IEC 11801 un CENELEC EN50173. Tas ir saderīgs ar UL 1863 un nodrošina uzticamus elektriskos parametrus, piemēram, zemu kontaktu pretestību, augstu izolācijas pretestību un noteiktu dielektrisko izturības spriegumu. Plakanais, baltais plastmasas dizains piedāvā diskrētu izskatu un vieglu uzstādīšanu standarta keystone atverēs.

Piemērots

• Biroja darba staciju tīkla pieslēgvietām
• Patch paneļiem un keystone patch laukiem
• Mājas Ethernet sienas portiem
• Datu sadales skapju un sakaru korpusu termināliem

Galvenās specifikācijas

• Kategorija: Cat5e (atbilst TIA/EIA-568-A un -B 5E kategorijai)
• Savienotāja tips: RJ-45 female, neekranēts
• Orientācija: plakana / 180° leņķis
• Materiāls: plastmasas korpuss
• Krāsa: balta
• Elektriskie nominālie lielumi: strāva maks. 1,5 A; spriegums 150 V
• Kontaktu pretestība: 20 mΩ
• Izolācijas pretestība: 500 MΩ
• Dielektriskā izturība: 1000 V AC RMS, 60 Hz, 1 min

Kā lietot

Ievietojiet LOGON LKS310 keystone moduli saderīgā keystone atverē sienas rozetē vai patch panelī, līdz tas nofiksējas vietā. Pievienojiet tīkla kabeli RJ-45 ieejai, ievērojot standarta Cat5e savienošanas shēmas (TIA/EIA-568-A vai TIA/EIA-568-B), un pārbaudiet pāru nepārtrauktību un polaritāti ar atbilstošu testēšanas aprīkojumu. Pārliecinieties, ka modulis ir stingri ievietots un kabeļu pārvaldība novērš pārmērīgu spriegumu uz savienotāju.

Ieteikumi

Izmantojiet moduli vidēs, kur nepieciešama Cat5e veiktspēja un neekranētas instalācijas. Pēc uzstādīšanas pārbaudiet terminālus un izvairieties no plastmasas korpusa pakļaušanas ilgstošai tiešai saules gaismai vai ķīmiskiem šķīdinātājiem. Ekranētām kabeļu sistēmām izvēlieties ekranētu keystone moduli.
