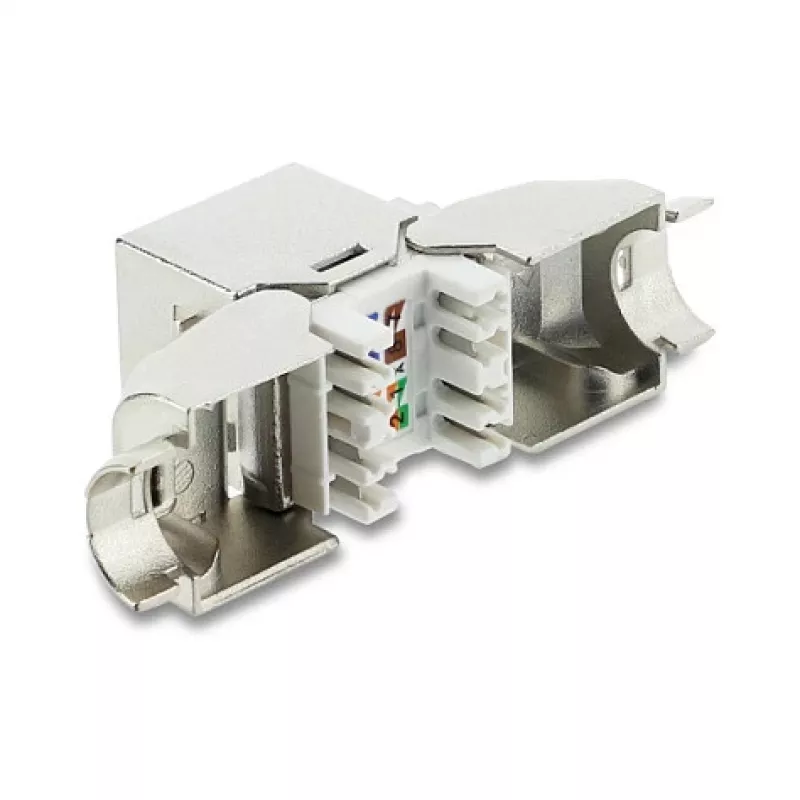

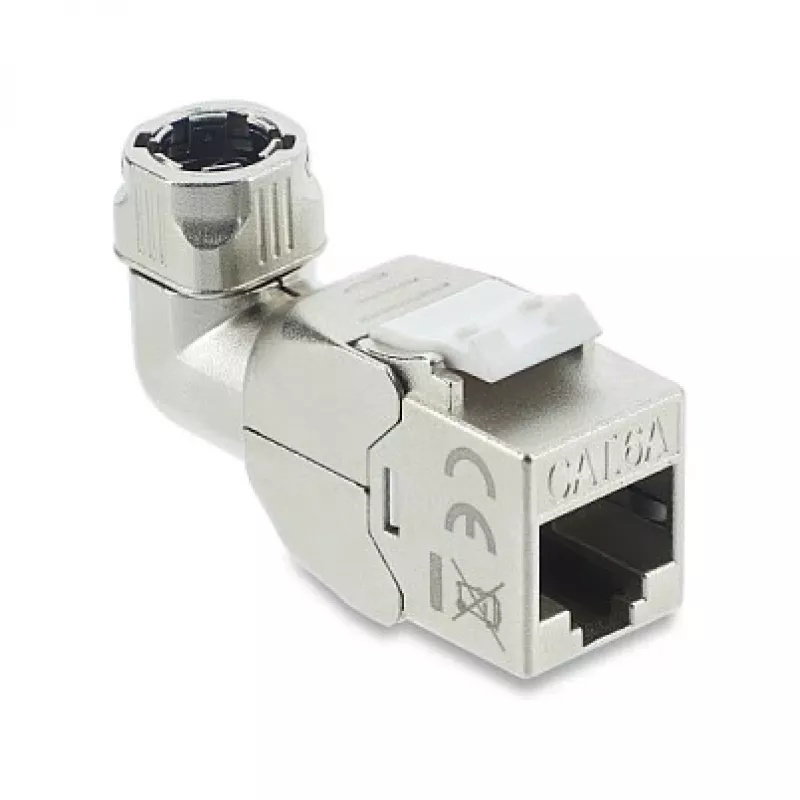

Keystone RJ45 Modulis DELOCK 90374 Cat.6A 90° Bez instrumentiem

DELOCK Keystone RJ45 Modulis 90374 Cat.6A 90° Bez instrumentiem ir leņķveida keystone tīkla savienotājs, kas izveidots strukturētām kabeļu instalācijām, kurām nepieciešama Cat6A veiktspēja ierobežotā telpā. Modulis ievietojas standarta keystone paneļos un sienas rozetēs, un tā bezinstrumentu terminēšanas dizains atvieglo ātru RJ45 kabeļu savienošanu bez specializētiem krimperiem. Paredzēts ātrdarbīgām Ethernet saitēm, leņķveida formas faktors palīdz kārtīgi izvadīt kabeļus savienotājpaneļos, rozetēs vai virsmas montāžas kārbās, kur aizmugures klīrenss ir ierobežots.

Priekšrocības

Bezrīku terminēšana vienkāršo uzstādīšanu uz vietas, ļaujot ātri ievietot un nodrošināt drošu kontaktu bez papildu instrumentiem, samazinot uzstādīšanas laiku. Cat6A atbalsts nodrošina saderību ar 10 Gigabit Ethernet pa vara līnijām, ja tas ir pareizi uzstādīts un savienots pārī ar atbilstošu kabeļu infrastruktūru. 90° orientācija samazina kabeļu lieces rādiusu un uzlabo kabeļu pārvaldību blīvos vai seklos korpusos. Keystone formāts nodrošina plašu saderību ar standarta priekšējiem paneļiem un savienotājpaneļiem elastīgai izvietošanai.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet moduli saderīgā keystone atverē, līdz tas cieši nofiksējas vietā. Sagatavojiet Ethernet kabeli, noņemot ārējo apvalku, lai atsegtu pārus līdz moduļa instrukcijā norādītajam garumam, pēc tam ievietojiet katru vadītāju attiecīgajā IDC spraugā, ievērojot krāsu koda marķējumu. Pielietojiet iebūvēto terminēšanas mehānismu, nospiežot pārsegu vai aizdari saskaņā ar izstrādājuma dizainu, līdz vadītāji ir nostiprināti. Pēc terminēšanas vizuāli pārbaudiet savienojumu un pārbaudiet saiti ar tīkla testeri, lai apstiprinātu veiktspēju un pareizu kontaktdakšu izvietojumu.

Ieteikumi

Modulis vislabāk darbojas, ja to izmanto ar Cat6A kategorijas vītā pāra kabeli un uzstāda saderīgos keystone paneļos vai priekšējos paneļos; izvairieties pārsniegt ieteicamo lieces rādiusu un nodrošiniet pareizu kabeļa sagatavošanu un testēšanu, lai sasniegtu norādīto veiktspēju.
