Koaksiālais savienotājs DELOCK 91787 SMB 50 Ω, 1 gab.

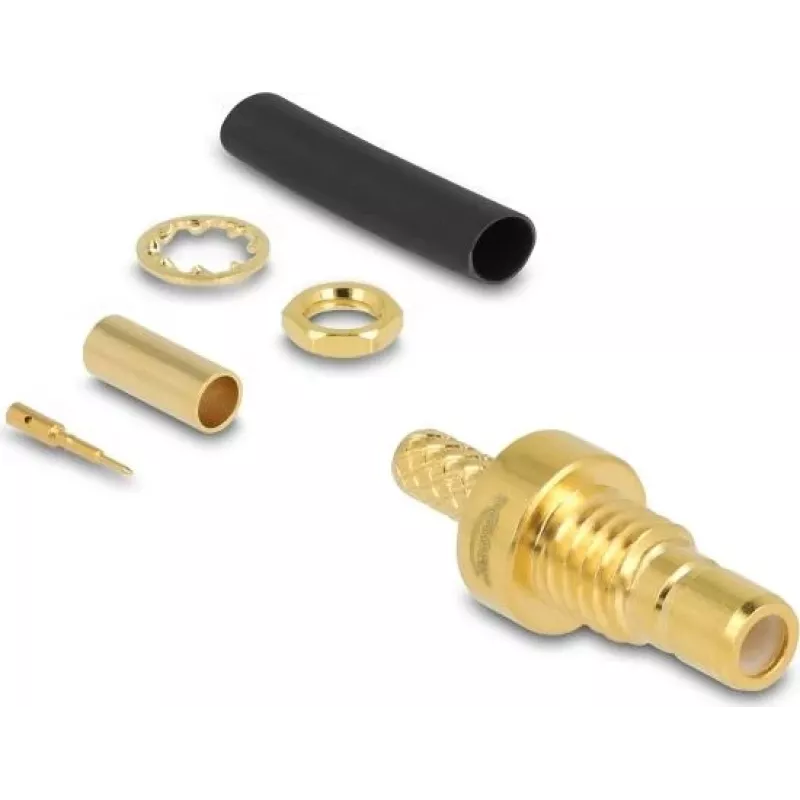

DELOCK 91787 ir SMB tipa koaksiālais savienotājs ar raksturīgo pretestību 50 Ω, tiek piegādāts pa vienai vienībai. Tas ir paredzēts radiofrekvenču un signālu pārraides lietojumiem, kuros nepieciešamas SMB saskarnes, nodrošinot kompaktu savienojuma risinājumu mērīšanas iekārtām, sakaru ierīcēm un kabeļu montāžām. Komplektā ietilpst piemērota saraušanās caurulīte spriedzes mazināšanai un izolācijai.

Priekšrocības

SMB savienotājs nodrošina kompaktu 50 Ω savienojumu ar zelta pārklājuma kontaktiem, kas garantē uzticamu signāla pārraidi un izturību pret koroziju. Tiek piegādāts pa vienai vienībai ar saraušanās caurulīti, kas vienkāršo uzstādīšanu un uzlabo mehānisko stabilitāti kabeļa galā. Tā savietojamība ar RG-174 un RG-316 tipa kabeļiem ļauj elastīgi izmantot kopā ar bieži lietotiem koaksiālajiem mezgliem.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz izmēriem, kas nepieciešami SMB terminācijai. Pirms savienotāja montāžas uzvelciet komplektā iekļauto saraušanās caurulīti uz kabeļa. Pielodējiet vai nospiediet centra vadītāju un piestipriniet savienotāja korpusu atbilstoši kabeļa sagatavošanai. Pēc montāžas novietojiet saraušanās caurulīti virs savienojuma un uzkarsējiet to, lai nodrošinātu spriedzes mazināšanu un elektrisko izolāciju.

Ieteikumi

Izmantojiet šo SMB savienotāju instalācijās, kur nepieciešams kompakts 50 Ω RF savienojums; pārbaudiet kabeļa savietojamību (RG-174 vai RG-316) un ievērojiet standarta RF montāžas praksi, tostarp pareizu lodēšanu/nospiešanu un kontrolētu saraušanās caurulītes karsēšanu, lai izvairītos no izolācijas bojājumiem.
